一、前言
这款LM2937串联型稳压芯片，它的输出电压为3.3V。平时用于3.3V单片机电路中。下面对于这款电源的稳压特性利用电子负载进行初步测试。

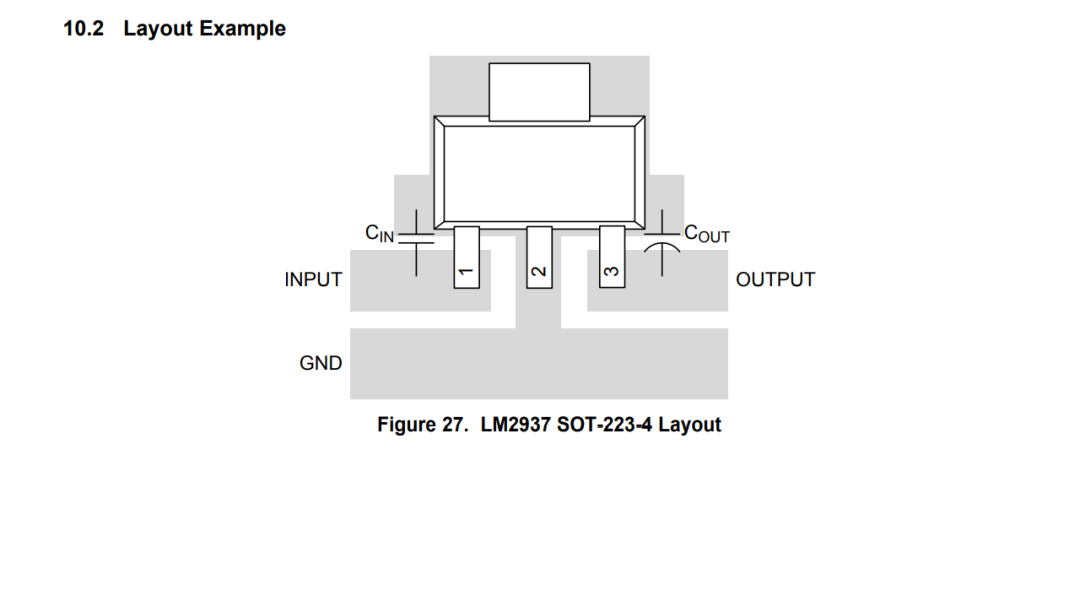

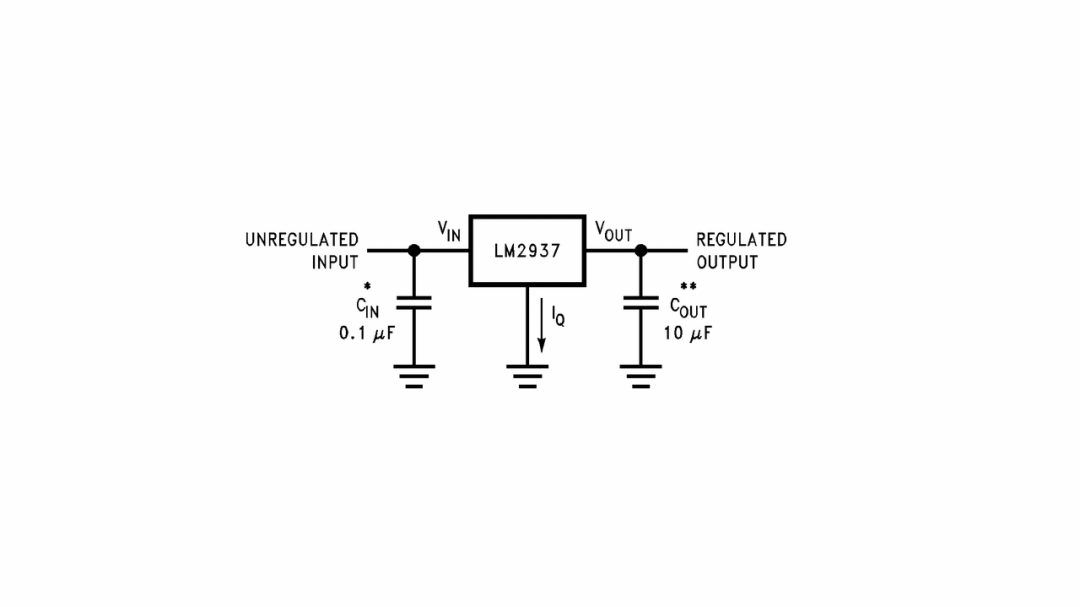

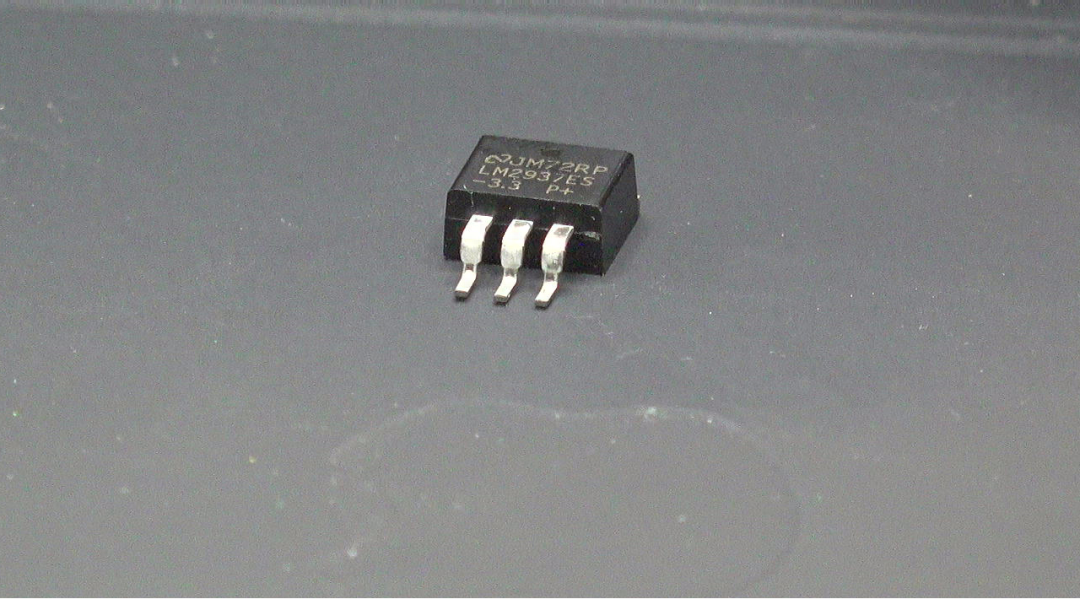

LM2397三端稳压芯片，输入去耦电容为0.1微法，输出滤波电容10微法。输出电流超过500mA，输入输出压降最低为0.5V.管脚定义与普通的7805一样。散热金属片与底线内部相连。最大输入电压为26V。瞬间允许到60V。数据手册给出了PCB布线的建议。

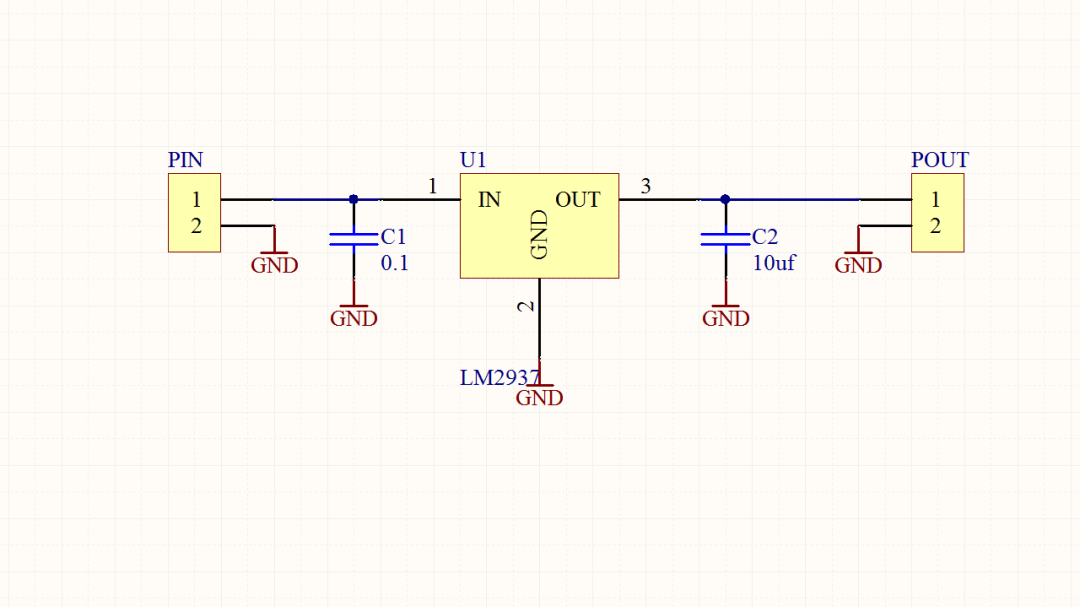

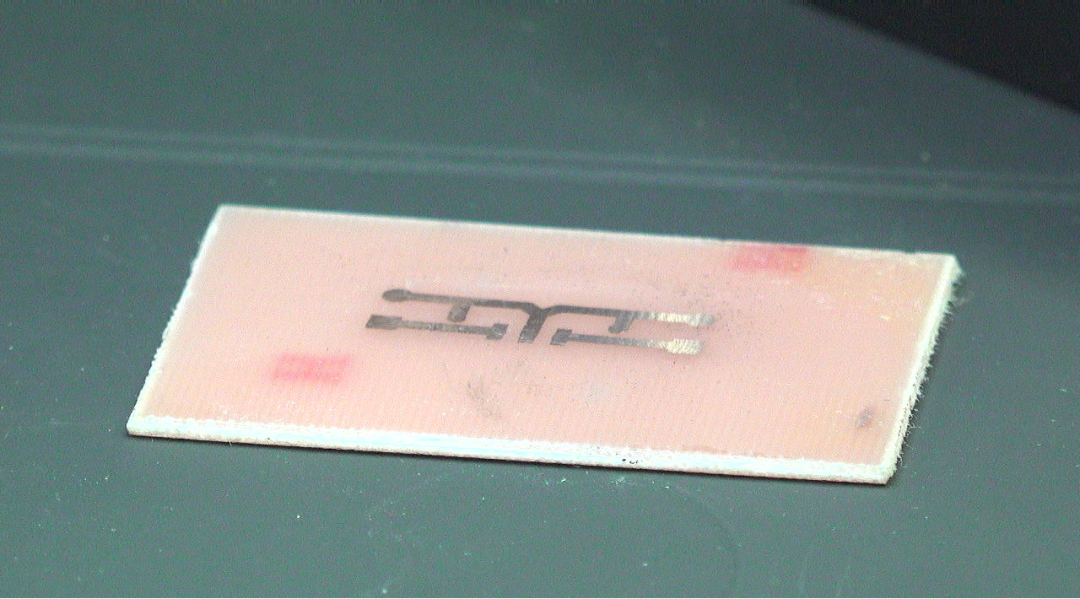

下面设计测试电路。使用单面覆铜板完成PCB连线。利用一分钟制版方法快速获得测试电路板。单面覆铜板完成电路连接，另外一面保留了铜箔，但没有和电路相连。

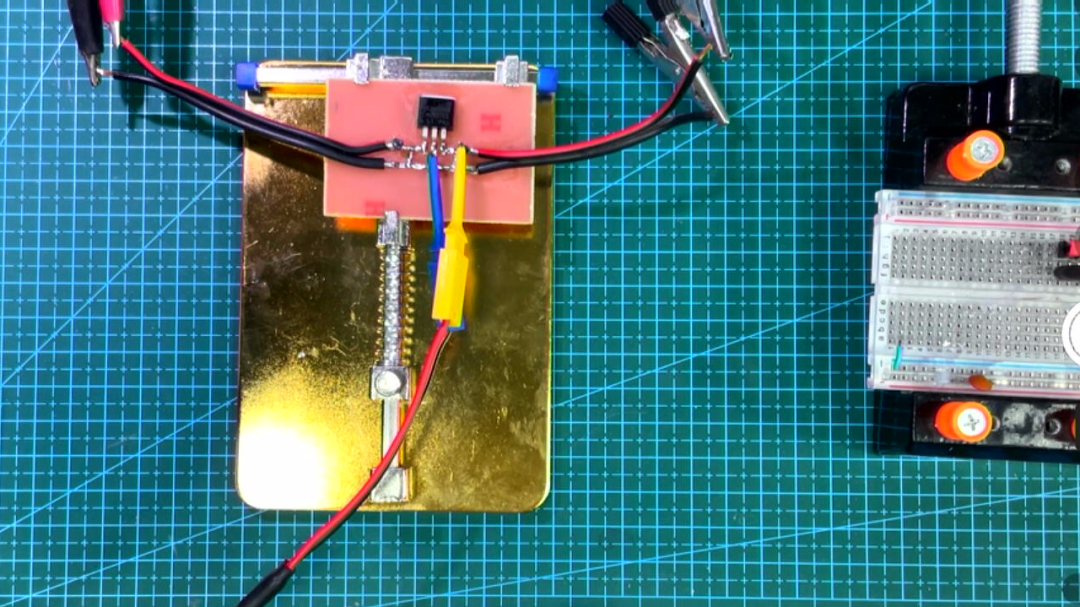

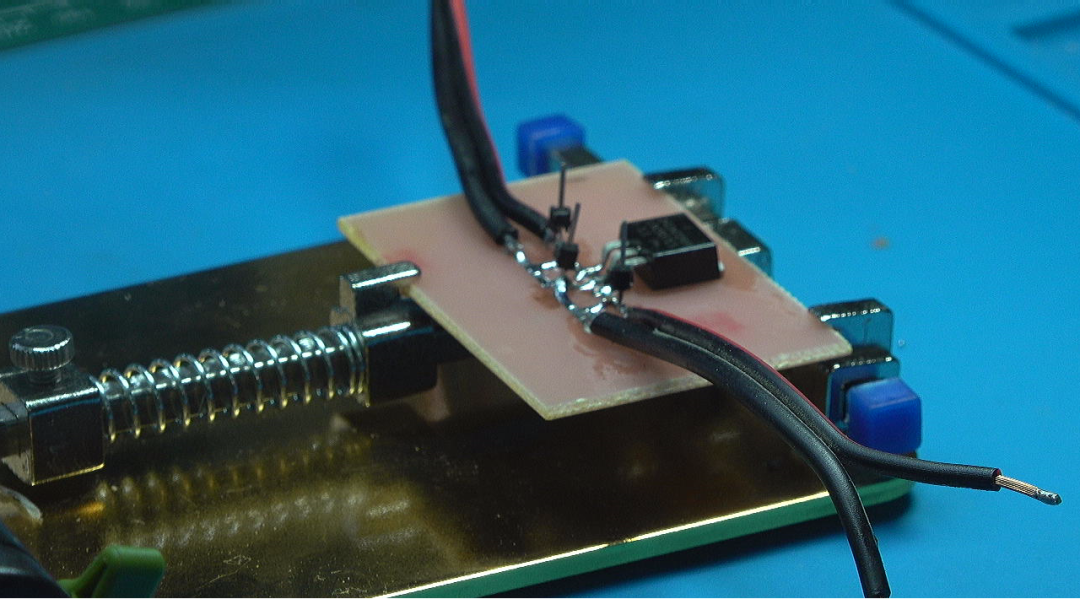

焊接电路。使用软线将输入输出连接在一起。单独焊接三个电压测试点。下面对其进行测试。
三、测量结果

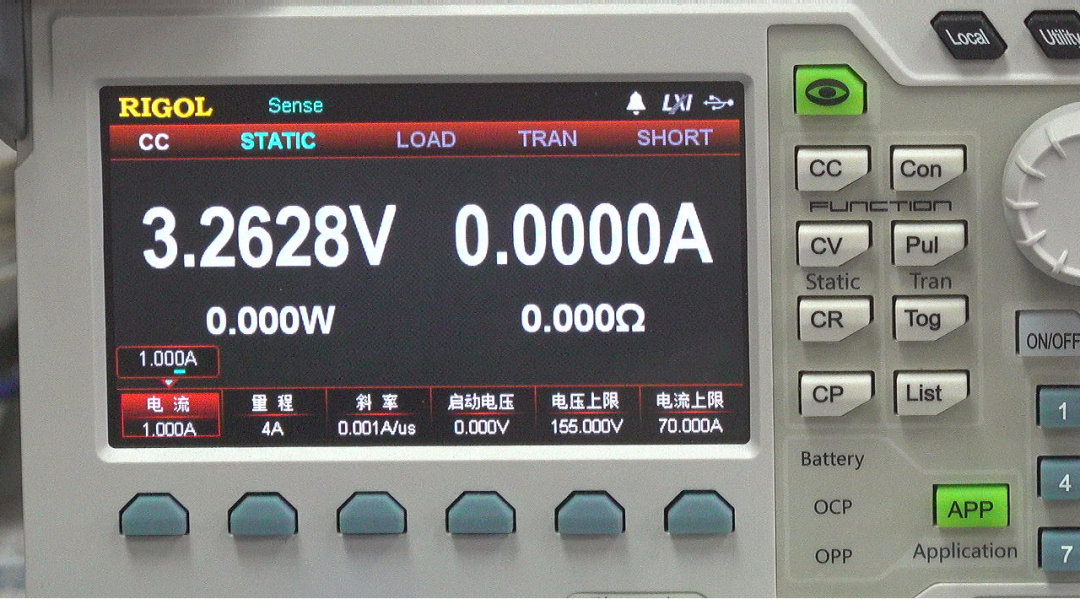

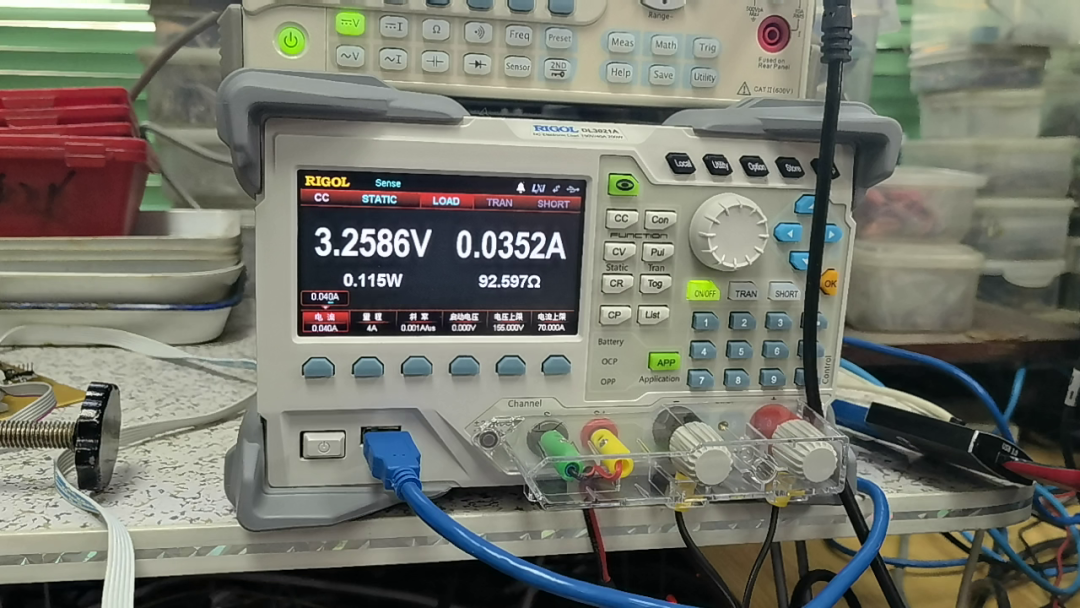

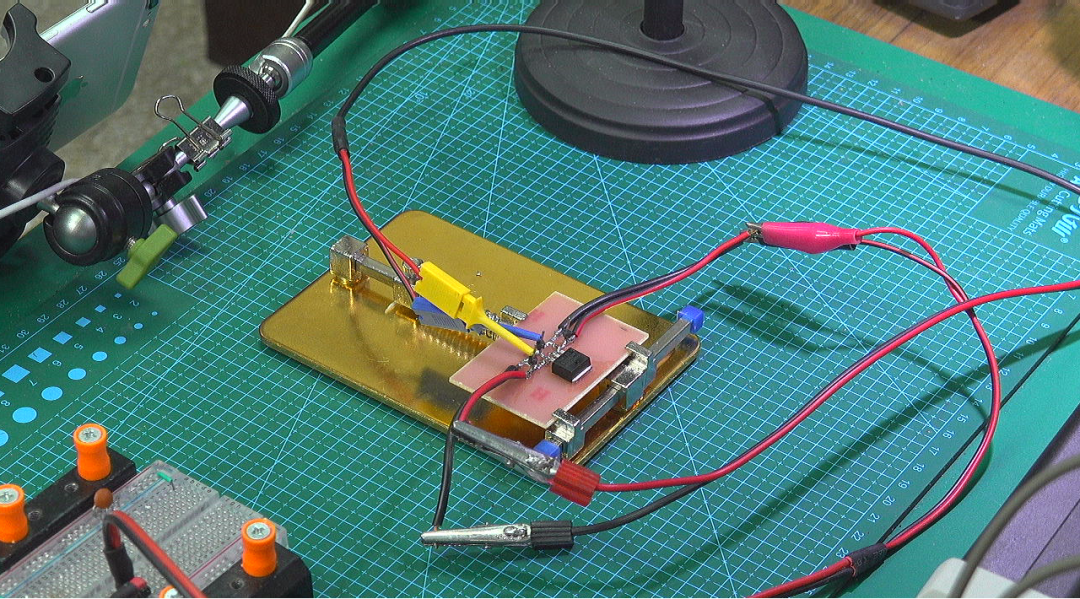

将测试电路板固定在测试架上，使用可编程直流电源DH1766给LM2937提供电源。设定输入电压为9V。在电子负载上测量稳压输出为3.26V。此时输出电流为0。下面测量输出电压与输出电流之间的关系。
电子负载输入电流从0mA变化到500mA，测试不同电流下对应的输出电压。当电流超过220mA的时候，输出电压突然下降到0V左右。此时应该是LM2937过热造成的。手触碰LM2937发现表面过热了。

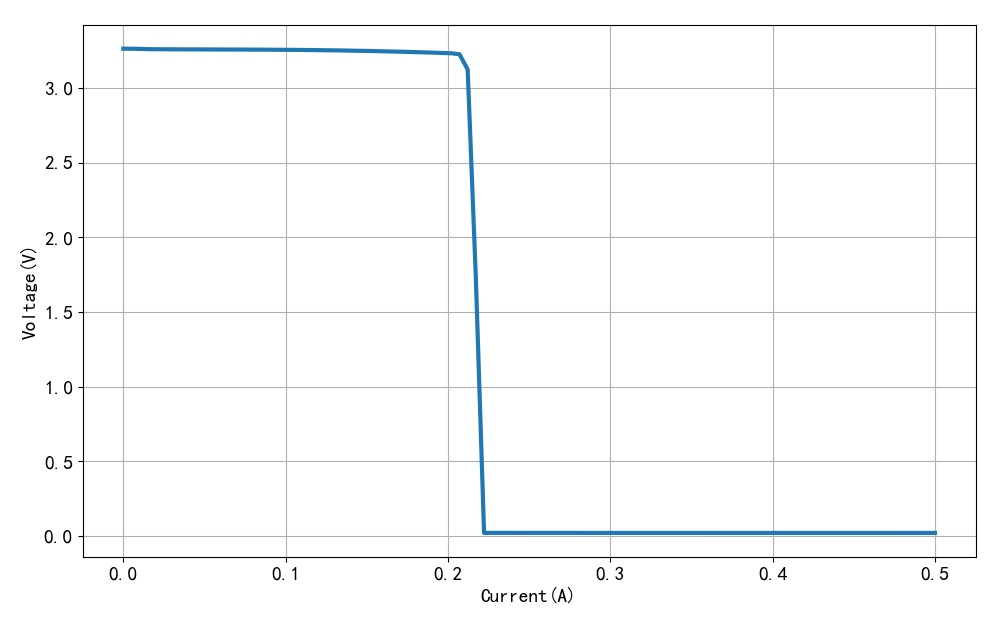

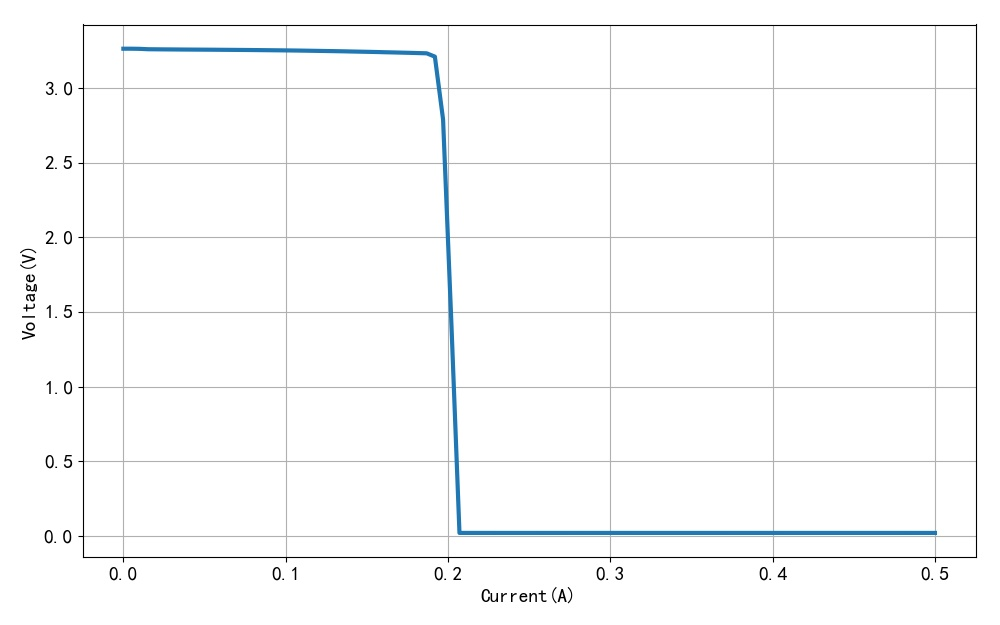

▲图1.3.1电源电压关系（输入9V）

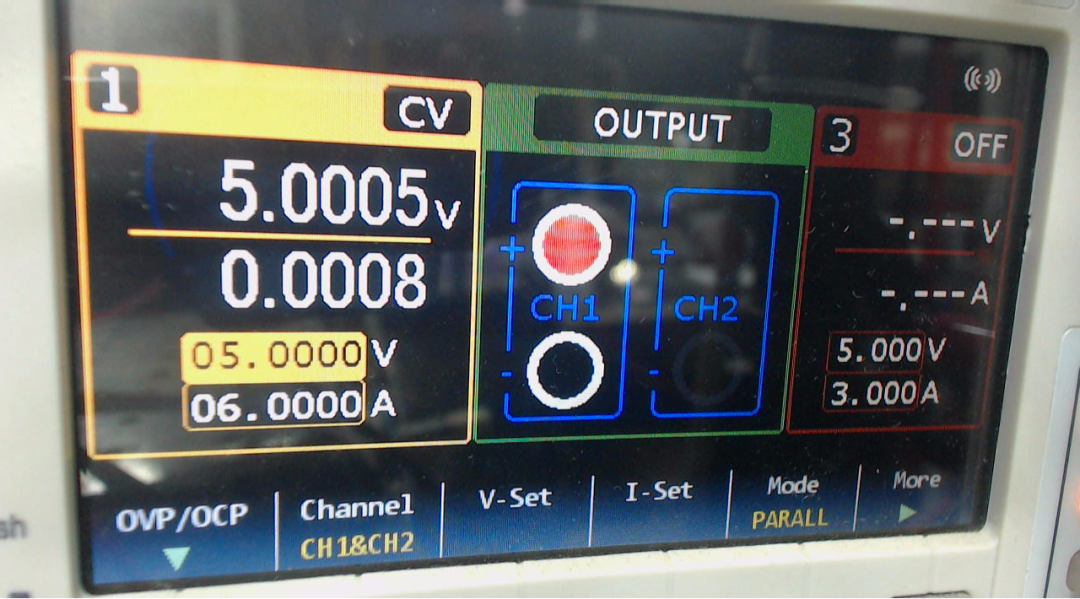

为了验证上面的猜测，将输入电压下降到5V，进行同样的测试。电子负载电流上升到500mA，测量LM2937的输出电压。令人感到惊讶的是，输出电流仍然在200mA左右下降到0V。这也太奇怪了，难道这是稳压芯片内部进行了限流？
▲图1.3.2输出电流与输出电压之间的关系（输入电压5V)

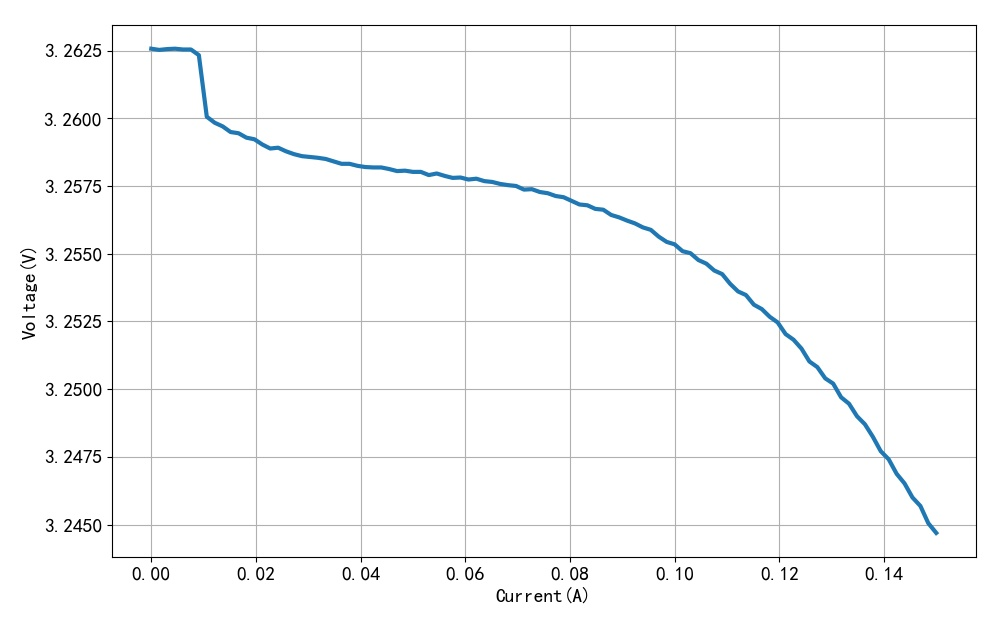

下面显示电子负载在150mA范围内，对应的输出电压。此时输入电压为9V。可以看到它的输出电压随着输出电流增加会快速降低。说明LM2397串联电阻并不是一个线性关系。
▲图1.3.3输入9V时，输出电流与电压之间的关系

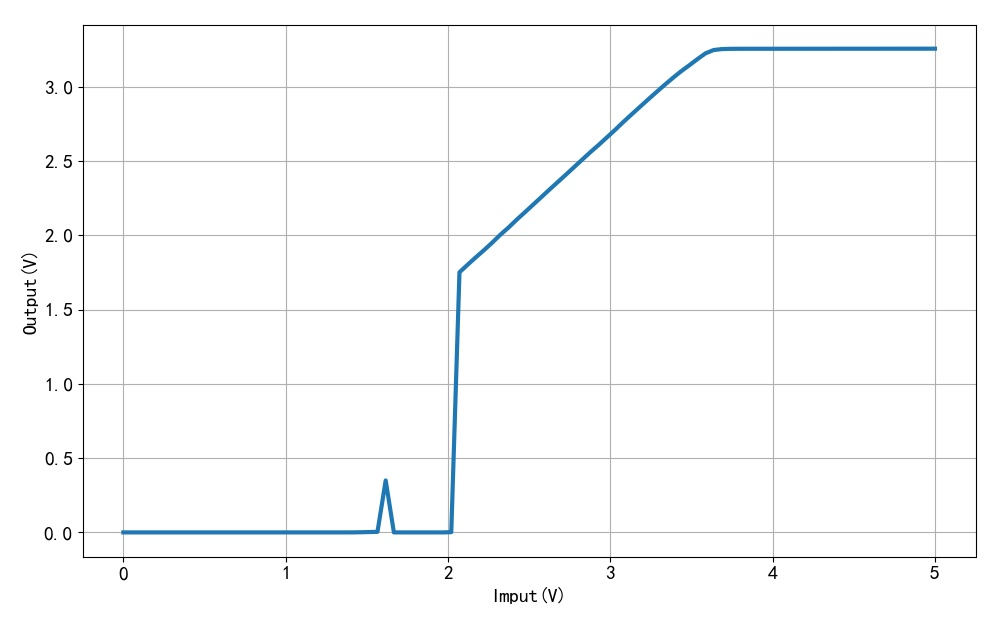

设定电子负载为50mA情况下，测量输入电压与输出电压之间的关系。在电压超过3.64V之后，输出边基本上稳定在3.3V了。输入输出之间的最低压差在0.4V左右。
▲图1.3.4在50mA服下载输入电压与输出电压之间的关系

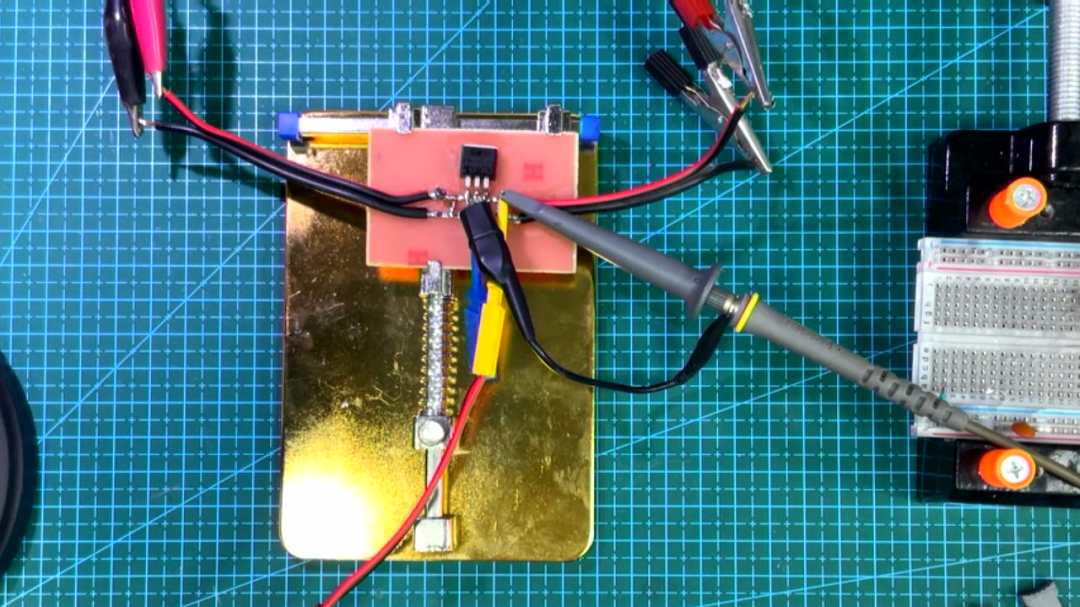

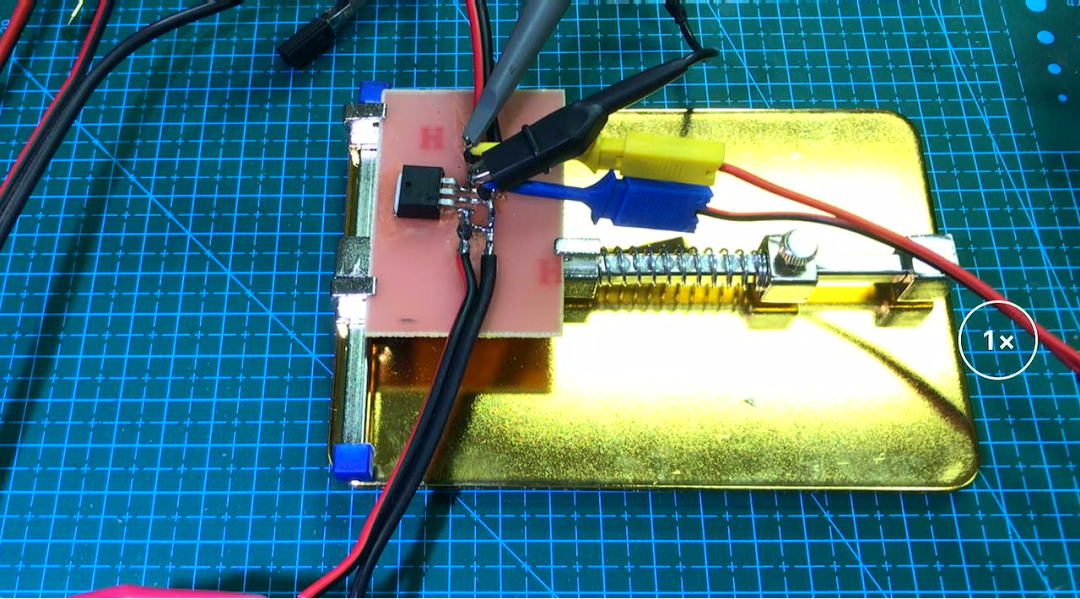

设置电子负载，电流以1Hz频率波动。从10mA变化到200mA，观察LM2937的输出电压波动。输出电压非常稳定。看不到因为负载突变引起的输出电压的波动。这也说明该芯片具有很好的动态特性。
▲图1.3.5波动负载
※总结※本文记录了LM2397稳压特性的测量。它在输出电流超过200mA时，电压突然下降。现在还不太清楚为何是这种情况。也许是购买到假货了。它的输出电流并没有达到数据手册给定的500mA。
