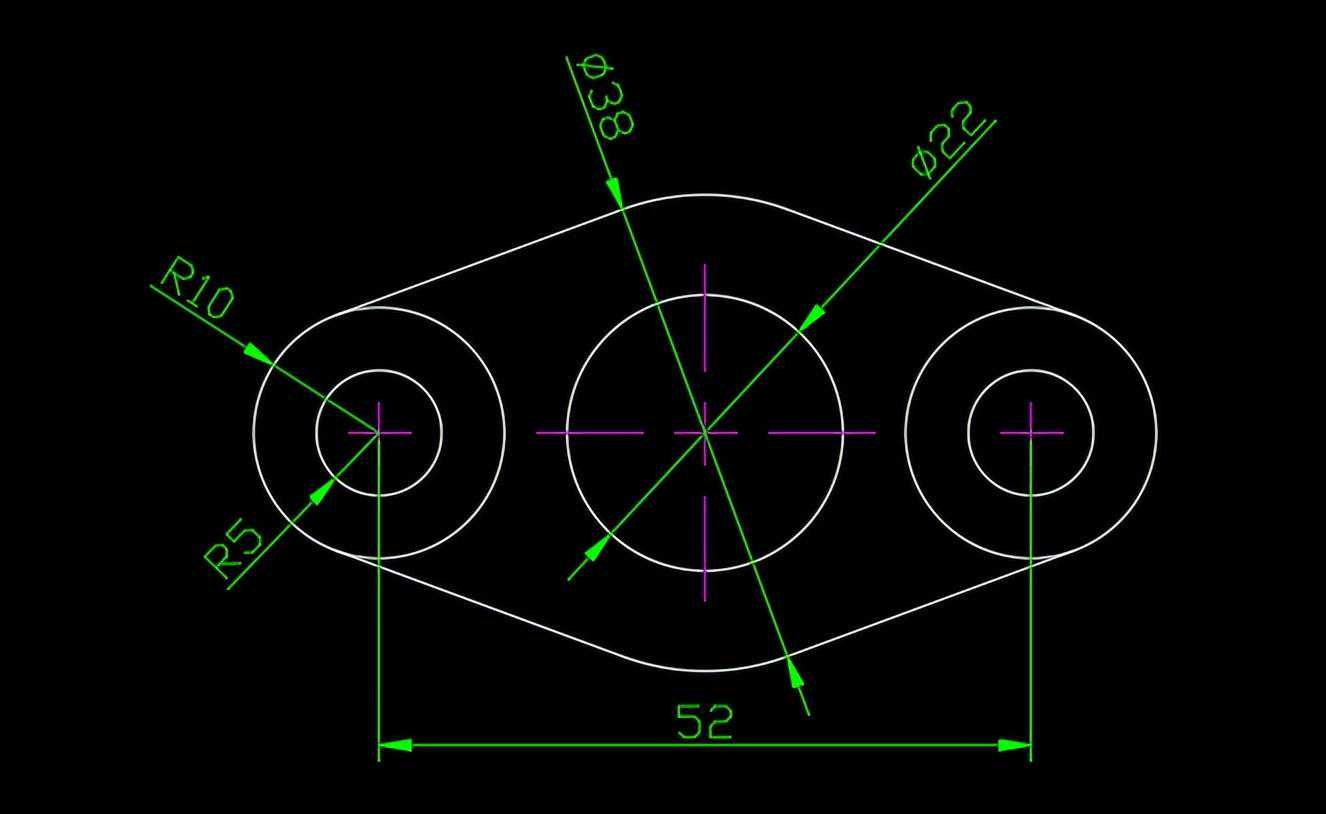

用CAD梦想画图如何绘制一个压盖？压盖图形如下：
压盖图形
操作步骤

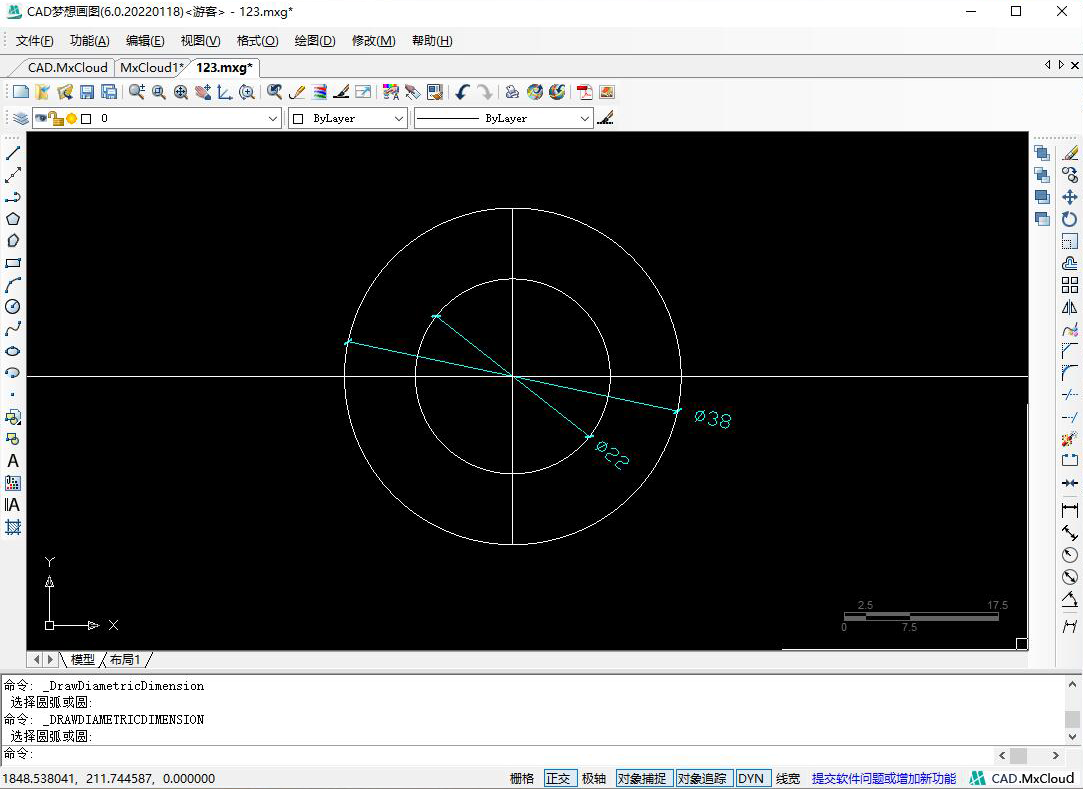

1.绘制一个直径为22和一个直径为38的同心圆，并绘制以圆心为基点的十字中心线。
十字中心线

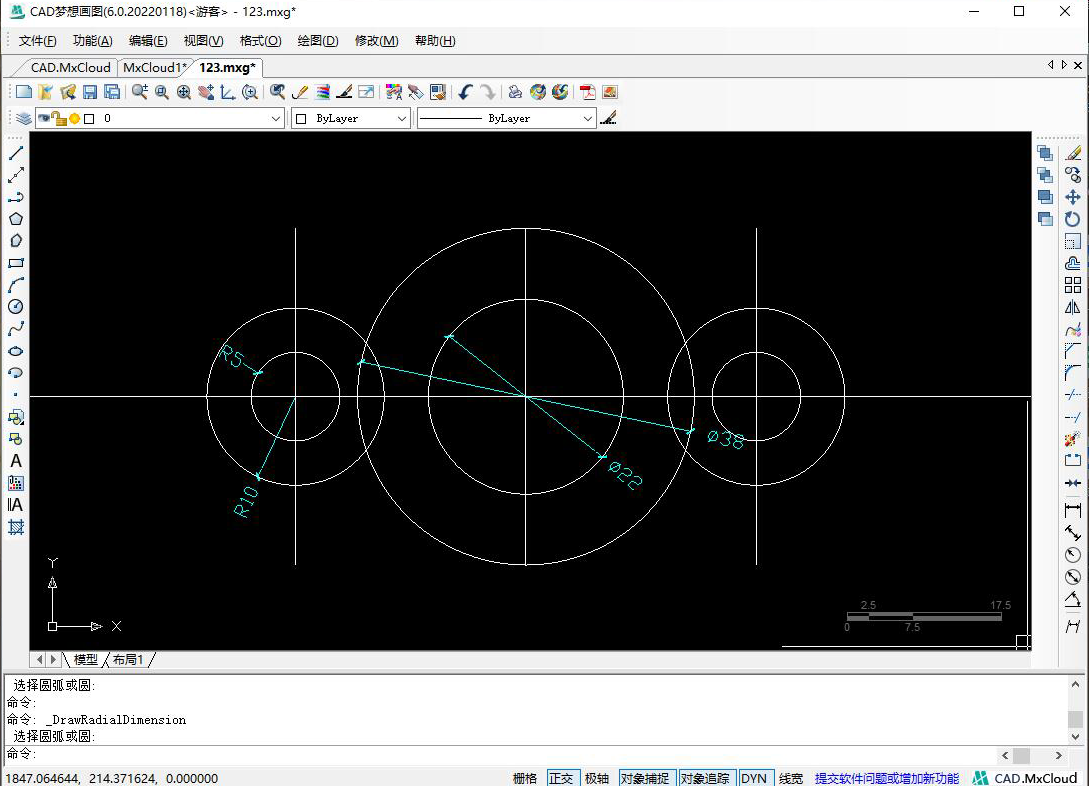

2.将纵向的线向两边各偏移26的距离，偏移线段与横向线段的交点为圆心，绘制一个半径为5和一个半径为10的同心圆，使用镜像命令将其镜像复制到另一边。
同心圆

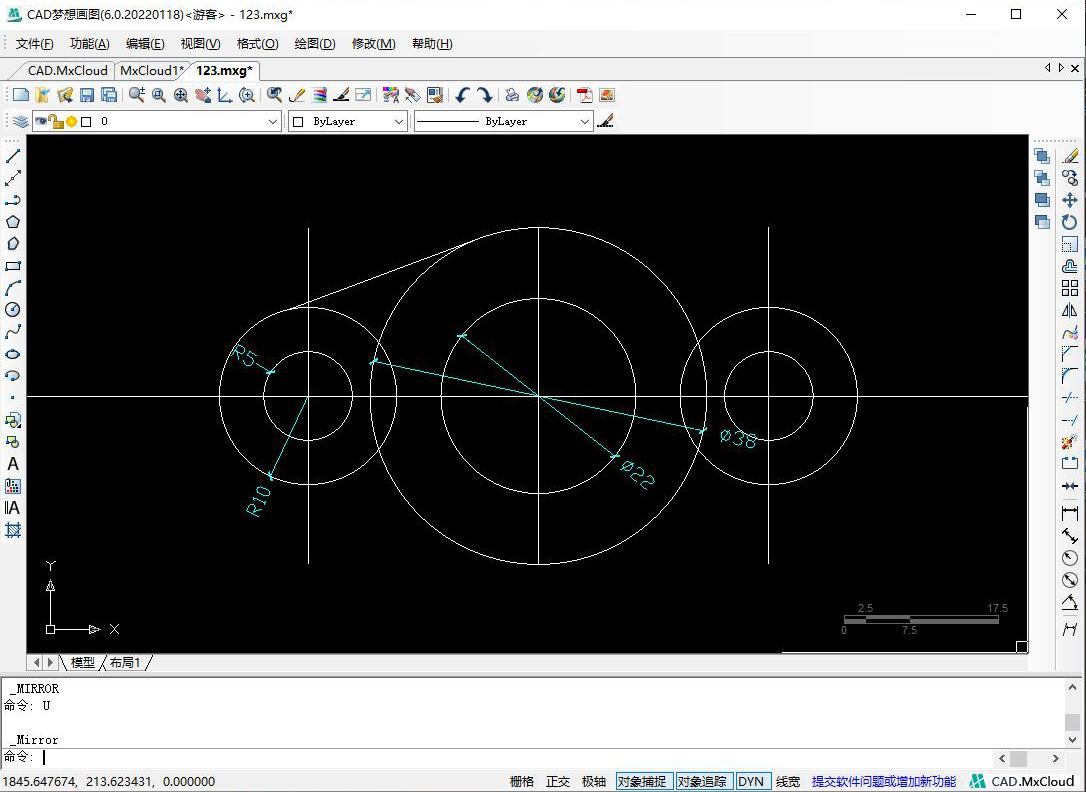

3.接着捕捉递延切点绘制直线，效果如下图：
递延切点

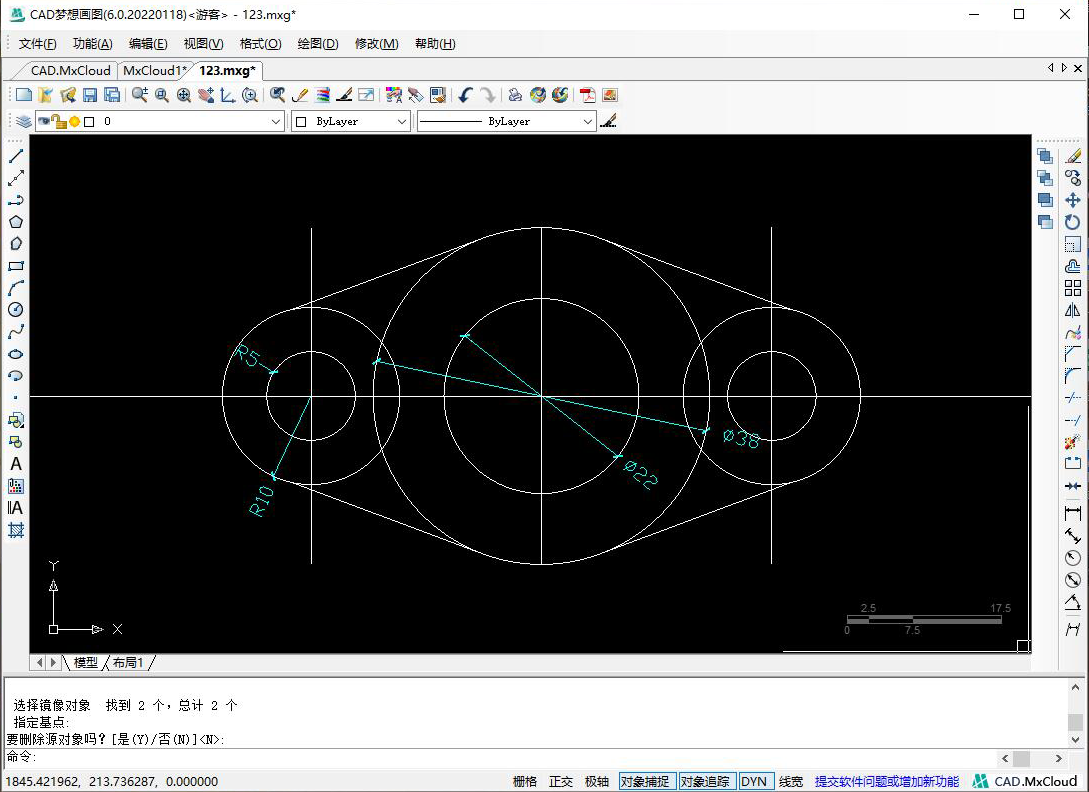

4.然后将绘制的直线进行镜像操作，操作效果如下：
镜像

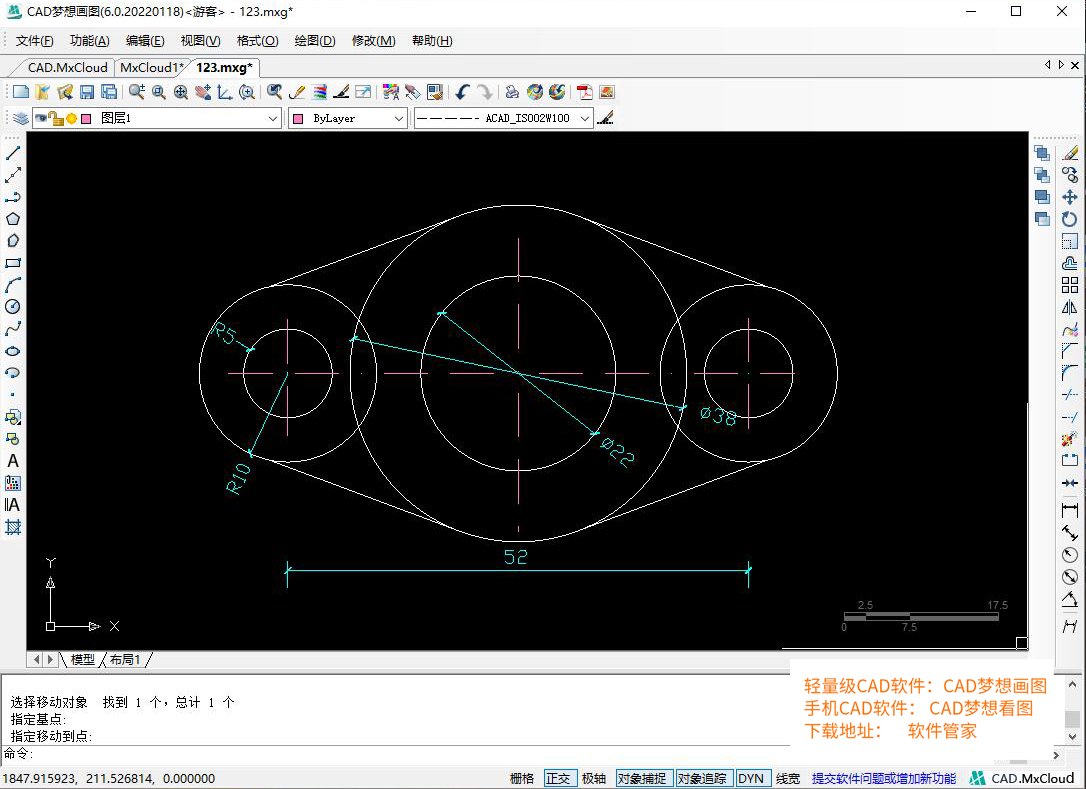

5.最后使用修剪命令，对图像进行处理，效果如下：
修剪
