几十年来，西门子贴片机历经多次升级改进，产品实现更新换代，发展至今拥有数十种型号贴片机。面对众多西门子贴片机，如何选择合适的型号，成了许多SMT工厂的困惑。今天，芯灵实业就带大家了解一下西门子贴片机各个型号及参数大全，希望能给大家一些参考。

西门子贴片机分类

按系列可分S、F、H、D、X、E、SX、XS、TX等系列；按速度可分为低速机，中速机（理论贴装速度为30000片／h以下。），高速机（高速贴片机的理论贴装速度为每小时30000～60000片／h）等。

西门子低速贴片机主要有F系列、H系列、S系列贴片机；

西门子中速贴片机主要有E系列贴片机；

西门子高速贴片机主要有D系列、X系列、SX系列、XS系列、TX系列贴片机；

其中部分型号搭配不同的贴片头可实现不同级别的贴装速度。

贴片机

西门子贴片机主要型号

西门子S系列贴片机：包括S20、S23、S25、S27等几个型号，S系列是适用于中型批量生产的贴片机。S系列机型具有高度的灵活性，可以适应不同的生产需求。

西门子F系列贴片机：包括F4、F5、F5HM等几个型号，F系列机型适用于高速SMD贴装的贴片机，具有超高的吞吐量和高精度的贴装能力。装备有独有的SIPLACEX齿轮、高速电机和智能的贴装控制系统，能够实现快速、准确、稳定的贴装。具有快速的换线、自动校正和自动检测等特点，能够大幅提升生产效率。

西门子H系列贴片机：包括HS50、HS60、HF等几个型号。其中西门子贴片机HS60是西门子新款模块化贴片机，将超高速与超精度和灵活性完美结合，可高速高精度贴装小型元件。此款高速贴装系统建立在模块化的SIPLACE平台上，具有各种尺寸的料带无间断接料、取料可靠性、保证最短贴片路径和最优的贴片顺序的优点。

西门子D系列贴片机：包括D1、D2、D3、D4等几个型号，是西门子最主要的贴片机产品系列。D系列机型可以在一个设备上完成SMD和THT元件的组装。

西门子X系列贴片机：包括X2、X3、X4、X4i等几个型号，是西门子贴片机产品的新系列。X系列机型具有更高的吞吐量、更高的精度和更高的灵活性，适用于高速、高精度和高可靠性的生产需求。

西门子E系列贴片机:包括CP6/PP、CP12、CP12/PP、CP14、TH等几个型号，E系列代表了源自德国的高品质。E系列能够带来更高的贴装质量、更高的产能和更高的效率，能够支持以最高的精度和正确的贴装压力轻松贴装元器件，其贴装压力控制功能更是行业标配。

西门子SX系列贴片机：包括SX1、SX2、SX3、SX4等几个型号，SX系列注重可扩展性和灵活性。可实现快速导入新产品，快速更改设置而无需停线，可以生产任何批量大小的产品，提高可利用率和效率。无论是用于汽车、自动化、医疗、电信还是用于IT基础设施，SX系列都可以满足质量、工艺可靠性和速度等所有需求。SX1和SX2是世界首款具备完全悬臂模块化的贴片机。不再需要昂贵的生产线重新配置。

西门子XS系列贴片机：包括X2S、X3S、X4S、X4iS等几个型号。XS系列作为西门子贴片机中的产能效率王者，与其它几种(TX，SX1/2)主流高速机型一样拥有稳定高效的贴装性能，让其广受用户青睐。X4/4iS作为一款高速贴片机中的战斗机，不仅在贴片速率上是佼佼者，同样在结构及软件上也极其合理与人性化，对于设备维护者是相当友好的，给用户带来了极致的体验。

西门子TX系列贴片机:包括TX1、TX2、TX2i等几个型号，是西门子贴片机产品目前最新的系列。TX系列定位于快速成长的高密度应用市场，为大批量生产设立了新的标杆。实现了在小占地面积内（仅1米米），达到25µm/3σ的精度、78,000cph的速度、全速贴装新一代的最小型元器件（0201公制=0.2毫米毫米）的高性能。

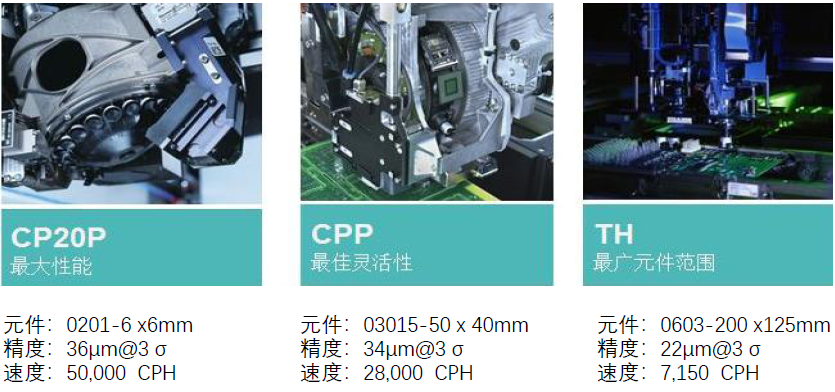

贴片头参数

西门子贴片机参数

【E系列机型参数】

CP14

1．贴片速度：45300cph

2．贴片精度：41µm/3σ

3．元件范围：01005-6x6mm

4．高度：4mm

5．PCB尺寸：标配490x460mm,选配1200x460mm

6．供料器容量：120料站，90料站（使用盘状供料器）

7．机器尺寸：1500mmx1666mm（长x宽）

8.机器重量：1850kg

CP12

1．贴片速度：24300cph

2．贴片精度：41µm/3σ

3．元件范围：01005-18.7

4．高度：7.5mm

5．PCB尺寸：标配490x460mm,选配1200x460mm

6．供料器容量：120料站，90料站（使用盘状供料器）

7．机器尺寸：1500mmx1666mm（长x宽）

8.机器重量：1850kg

CP12/PP

1．贴片速度：24200cph

2．贴片精度：37.5µm/3σ

3．元件范围：01005-45x98mm

4．高度：19mm

5．PCB尺寸：标配490x460mm,选配1200x460mm

6．供料器容量：120料站，90料站（使用盘状供料器）

7．机器尺寸：1500mmx1666mm（长x宽）

8.机器重量：1850kg

CP6/PP

1．贴片速度：13700cph

2．贴片精度：37.5µm/3σ

3．元件范围：0201-45x98mm

4．高度：19mm

5．PCB尺寸：标配490x460mm,选配1200x460mm

6．供料器容量：120料站，90料站（使用盘状供料器）

7．机器尺寸：1500mmx1666mm（长x宽）

8.机器重量：1850kg

TH

1．贴片速度：5200cph

2．贴片精度：22µm/3σ

3．元件范围：0201-200x110mm

4．高度：25mm

5．PCB尺寸：标配490x460mm,选配1200x460mm

6．供料器容量：120料站，90料站（使用盘状供料器）

7．机器尺寸：1500mmx1666mm（长x宽）

8.机器重量：1850kg

【SX系列机型参数】

SX1

1．贴片速度：IPC速度：29500cph，理论速度：43450cph

2．（speedstar）贴片精度：±41µm/3σ

3．（speedstar）元件范围：0201-6x6mm

4．（speedstar）高度：4mm

5．PCB尺寸：50x50mm-最大850x560mm

6．供料器容量：120个8mX供料器

7．机器尺寸：1.5（长x宽）

8.悬臂数量：1

SX2

1．贴片速度：IPC速度：59000cph，理论速度：86900cph

2．（multistar）贴片精度：±41µm/3σ

3．（multistar）元件范围：01005-50x40mm

4．（multistar）高度：11.5mm

5．PCB尺寸：50x50mm-最大850x560mm

6．供料器容量：120个8mX供料器

7．机器尺寸：1.5

【XS系列机型参数】

X4iS

1．贴片速度：IPC速度：125000cph，理论速度：200000cph

2．（speedstar）贴片精度：±36µm/3σ

3．（speedstar）元件范围：0201-6x6mm

4．（speedstar）高度：4mm

5．PCB尺寸：50x50mmto610x510mmmax

6．供料器容量：148个8mmX供料器

7．机器尺寸：1.9（长x宽）

8.悬臂数量：4

X4S

1．贴片速度：IPC速度：105000cph，理论速度：170500cph

2．（multistar）贴片精度：±41µm/3σ（CP），±34µm/3σ（PP）

3．（multistar）元件范围：01005-50x40mm

4．（multistar）高度：11.5mm

5．PCB尺寸：50x50mm-850x560mm

6．供料器容量：160个8mmX供料器

7．机器尺寸：1.9（长x宽）

8.悬臂数量：4

X3S

1．贴片速度：IPC速度：78100cph，理论速度：127875cph

2．（twinstar）贴片精度：±22µm/3σ

3．（twinstar）元件范围：0201-200x125mm

4．（twinstar）高度：25mm

5．PCB尺寸：50x50mm-850x560mm

6．供料器容量：160个8mmX供料器

7．机器尺寸：1.9（长x宽）

8.悬臂数量：3

【TX系列机型参数】

TX1

1．贴片速度：IPC速度：32500cph，理论速度：50200cph

2．（speedstar）贴片精度：±30µm/3σ，±,25µm/3σwithHPF**

3．（speedstar）元件范围：0201-6x6mm

4．（speedstar）高度：4mm

5．PCB尺寸：45x45mm-375x260mm；可选45x45mm-375x460mm

6．供料器容量：80个8mmX供料器

7．机器尺寸：1.0（长x宽x高）

8.悬臂数量：1

TX2

1．贴片速度：IPC速度：65000cph，理论速度：100500cph

2．（multistar）贴片精度：±40µm/3σ（CP），±34µm/3σ（PP）

3．（multistar）元件范围：01005-50x40mm

4．（multistar）高度：11.5mm

5．PCB尺寸：45x45mm-375x260mm；可选45x45mm-375x460mm

6．供料器容量：80个8mmX供料器

7．机器尺寸：1.0（长x宽x高）

8.悬臂数量：2

TX2i

1．贴片速度：IPC速度：67000cph，理论速度：103800cph

2．（twinstar）贴片精度：±22µm/3σ

3．（twinstar）元件范围：0201-55x45mm

4．（twinstar）高度：25mm

5．PCB尺寸：45x45mm-375x260mm；可选45x45mm-375x460mm

6．供料器容量：80个8mmX供料器

7．机器尺寸：1.0（长x宽x高）

8.悬臂数量：2

西门子贴片机型号选择建议

想选择低速机，优选S27、HS50、HS60。

想选择中速机，优选CP14、CP12+TH。

想选择高速机，优选D4、TX2、SX2、SX4、XS2、XS4。

smt贴片机

市面上的ASM贴片机繁杂多样，选择型号时难免会纠结。如果还有疑问，不知道怎么选择ASM贴片机，想改造线体、升级优化，或者想提高效率却不知道什么样的配置既省钱的又高效。欢迎随时联系我们。芯灵实业将给予您更专业、更贴心的服务，为您提供更为优质高效的ASM贴片机解决方案。
