学习钣金自动分钉机。

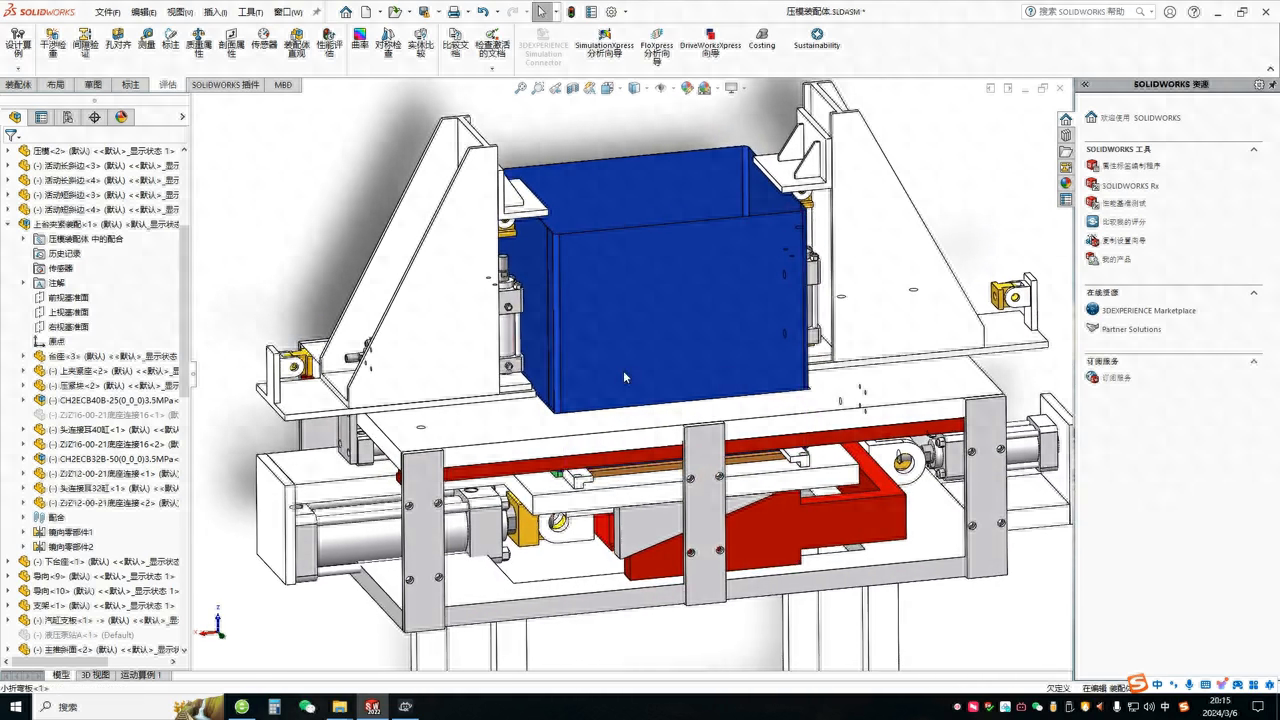

学习钣金自动分钉机，这个机构其实学习一下结构设计，翻边不一定要学，主要是学这个机构，这是一个学习的顶升机构。升降机构讲几个机构。

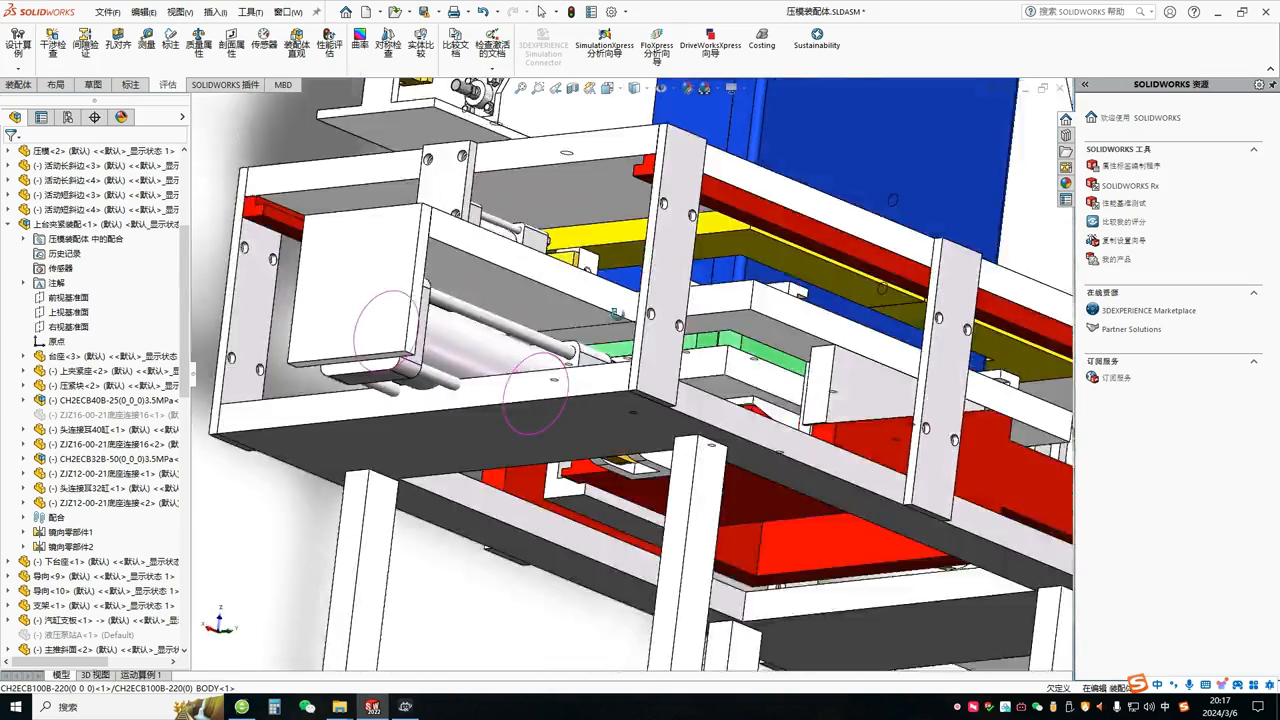

·第一个是斜斜的升降机构，通过气缸往这边推，整个就会往上走，相当于把水平移动转换为升降移动。这个机构是可以学习的，一般用在一些水平转垂直的运动，像一些顶身或者是基本上都是一些顶升机构。
像手机以前不是有个手机会自动升降的吗？基本上也可以，都是可以利用这种结构。当然这是气缸，那个是电机，气缸肯定就是结构不一样的，这里是有点干涉的。主要是像这种干涉，自己在设计的时候飞镖设计，最后有一步审查的过程就是自审或者是评审的过程，就是看临近是不是干涉。

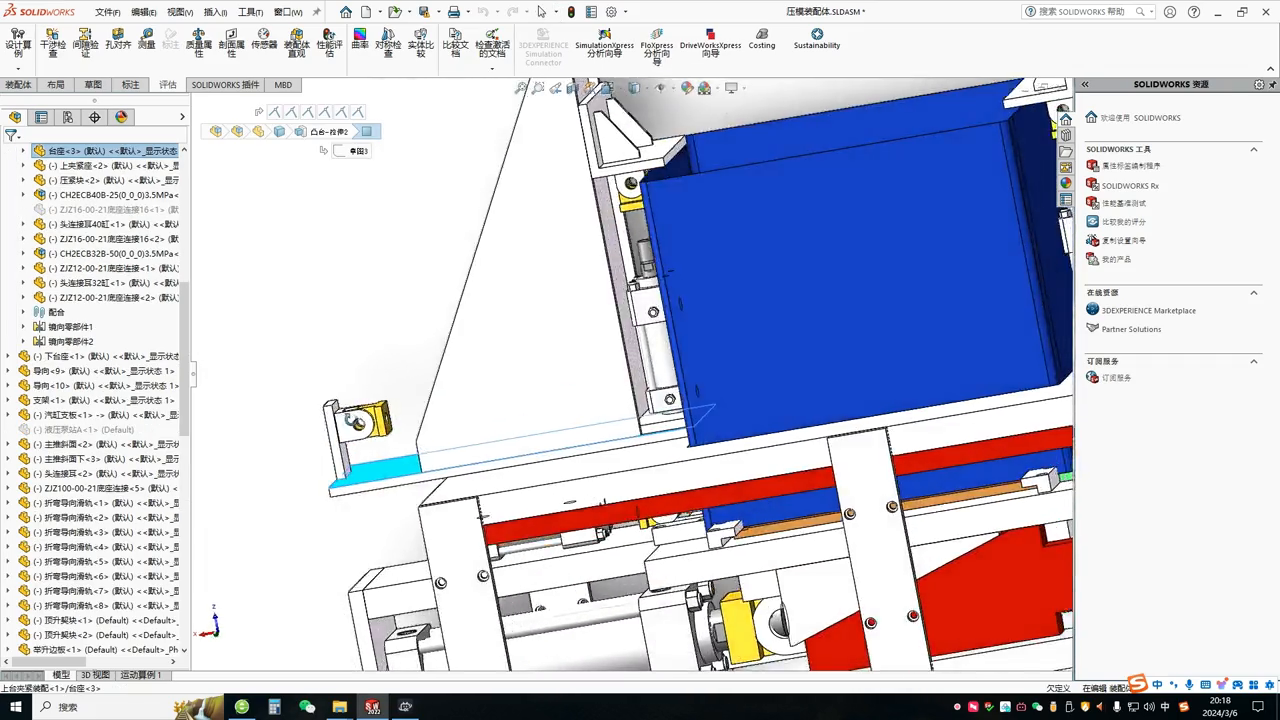

·第二个结构相当于这也是一个巧妙的机构，就是通过零件是固定在这里的，气缸一收回来一顶出去，整个就移动过来了，收回来的时候整个就退出来。这个产品蓝色，这个是产品，就可以取出。
可以看一下这里的机构还能够在气缸运动，因为这里是固定死的，机械把这里固定死的，这里也是固定的，因为这个板是锁在这下边的，这里也是固定的。这里气缸一点出来顶出来，有一个反作用力就把它给顶过来了，一收回去整个就过来了。

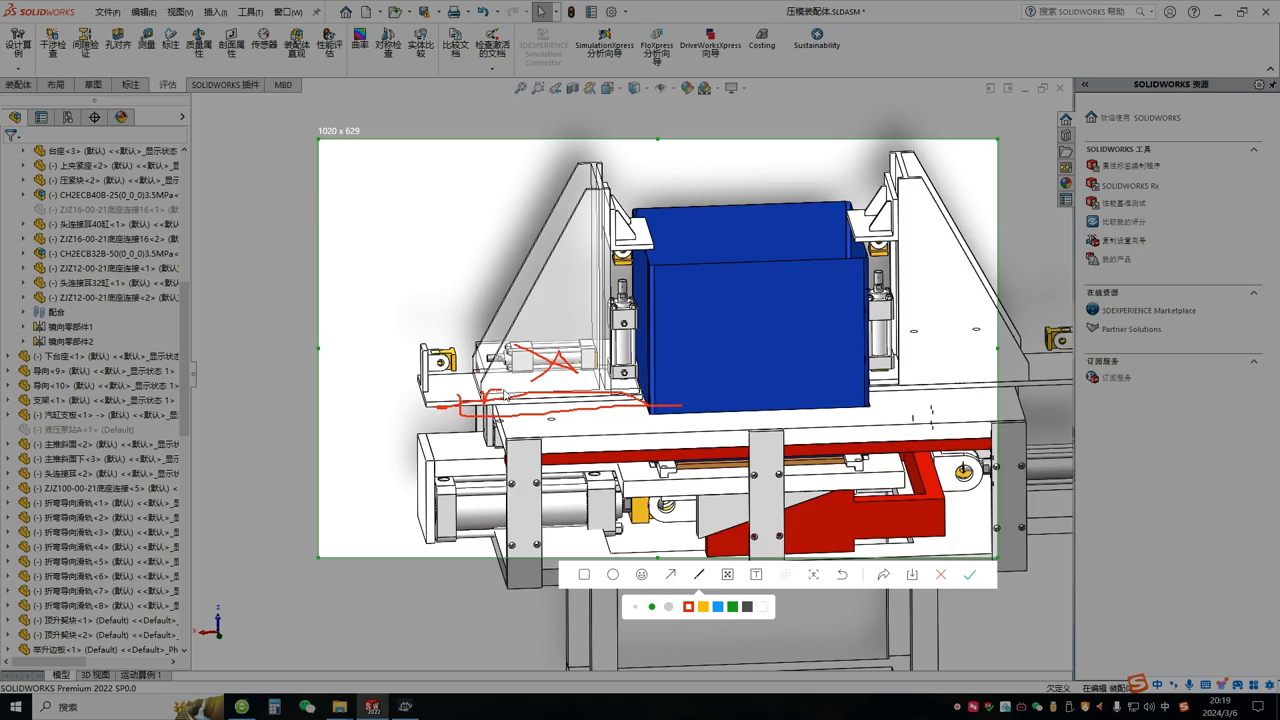

当然这个结构也是有问题的，只是考虑一个思路，当真正设计的时候这样子肯定是不行的，下边一定要加导轨滑块，手在这上面确保能够运动顺畅，像这样子肯定是没法运动的。这边也是一样的，下边也有一个气缸，就是通过气缸往这边一顶，这里有一个运动机构导向滑块，把它给整个隐藏一下。
第一套音乐看一下，这里就是相当于这么一运动这一块板，这是锁到这块板上的一动，整个板就把板筋给折过来了，达到折弯板筋的效果。谢谢大家。
