华为AI音箱2于2020年4月23日华为举办的Nova7系列发布会上亮相，与上代产品发布时隔已经将近两年。首款AI智能音箱小艺是华为在智能音频领域迈出的重要一步，不但拥有着圆润时尚的外观，同时还扮演着智能语音AI助手和智能家居管理者的角色，肩负起联动智能电器的重任，是华为AIOT布局的重要一环。随后华为又发布了华为AI音箱MINI、华为miniTWS蓝牙音箱两款产品。

一、华为AI音箱2开箱

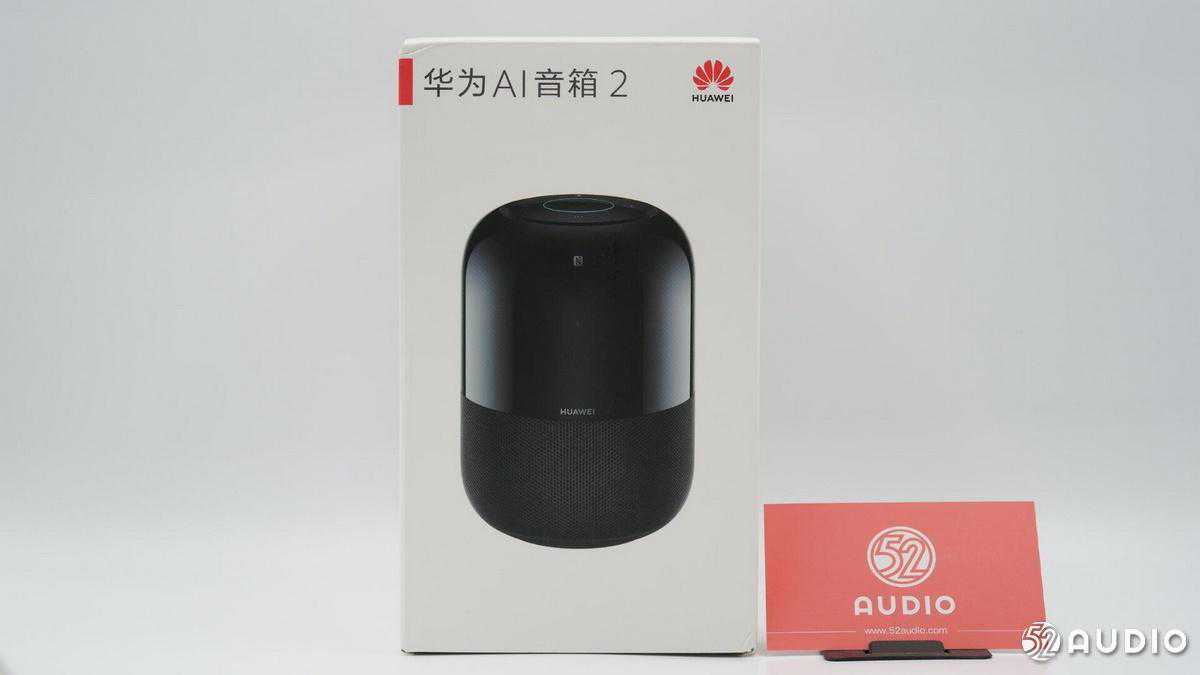

包装盒采用了简洁的白色为底色，搭配黑色字体和红色的LOGO标志。正面有产品的名称华为AI音箱2，HUAWEI品牌LOGO以及产品的外观渲染图。

左侧印有图文的华为AI音箱2五种产品特点：HUAWEISound音质，身临其境；华为分享，一碰传音；负责出声，也兼顾颜值；灵动智慧，大胆出声；一声令下，启动场景化智慧生活。

右侧为华为AI音箱2支持的HUAWEIHiLink智能家居品类。

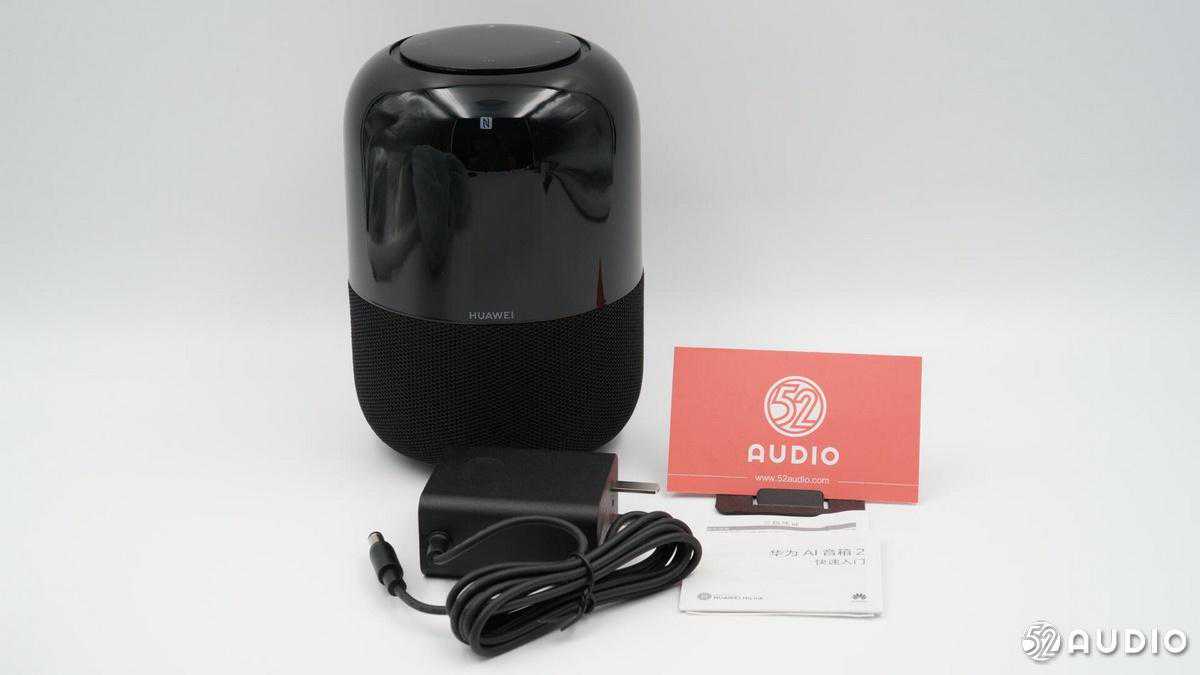

包装盒内有音箱、电源适配器和快速入门指南。

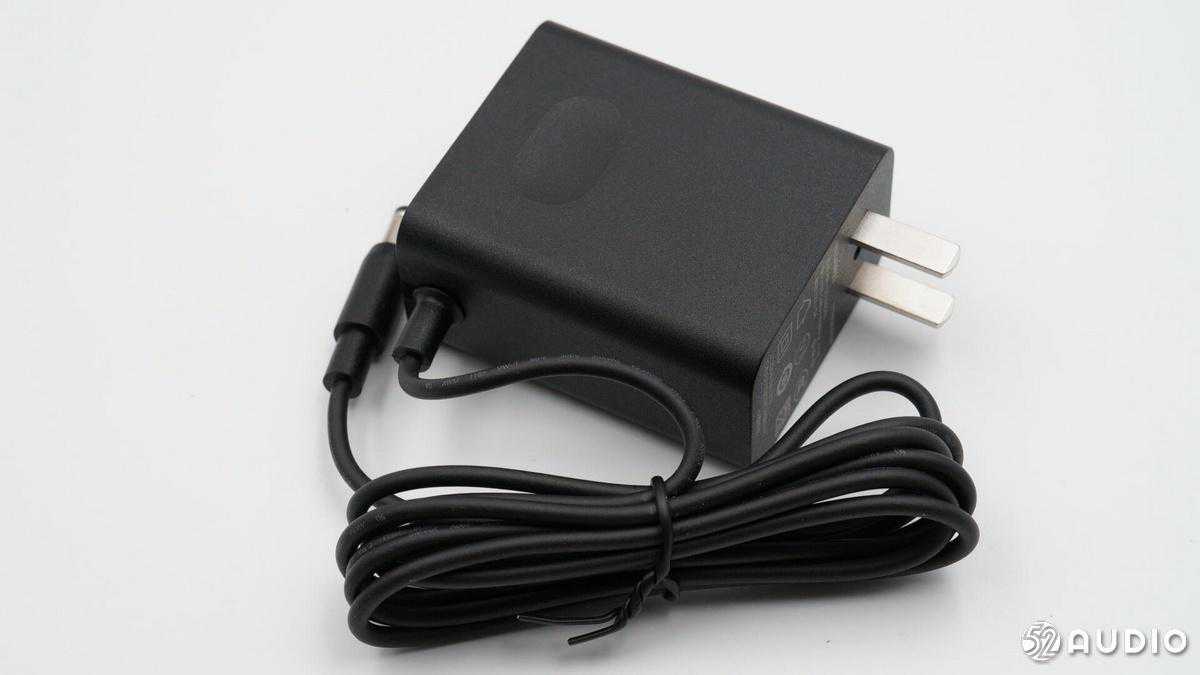

电源适配器。

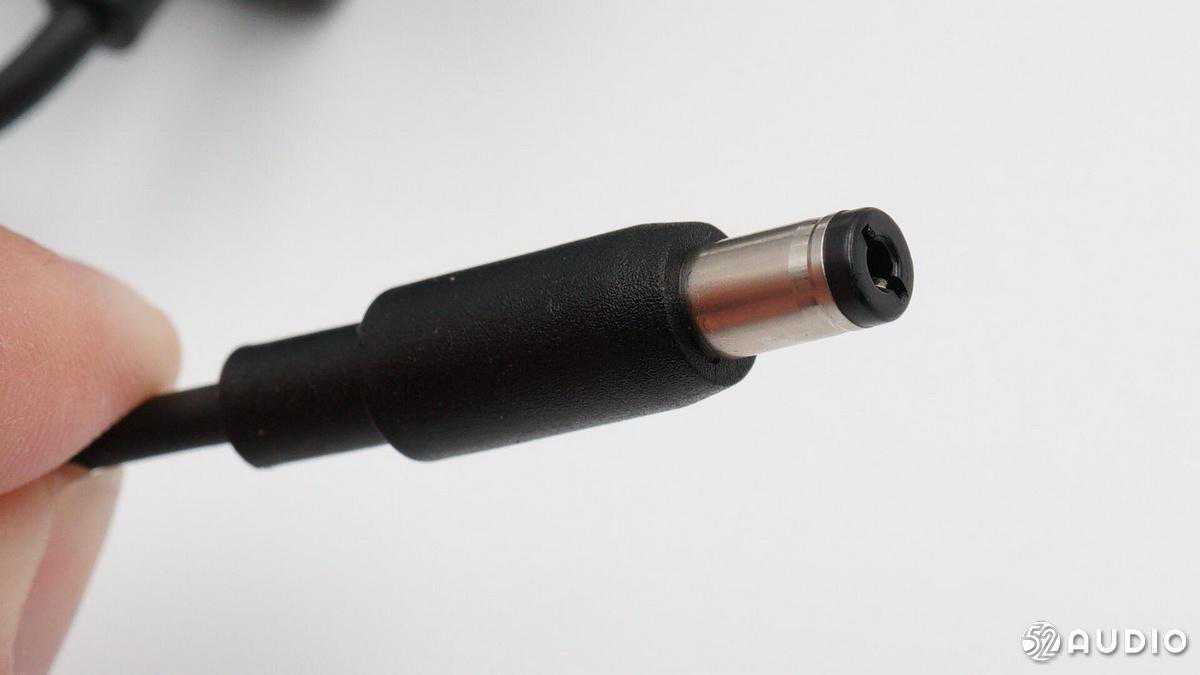

电源适配器采用DC圆口输出。

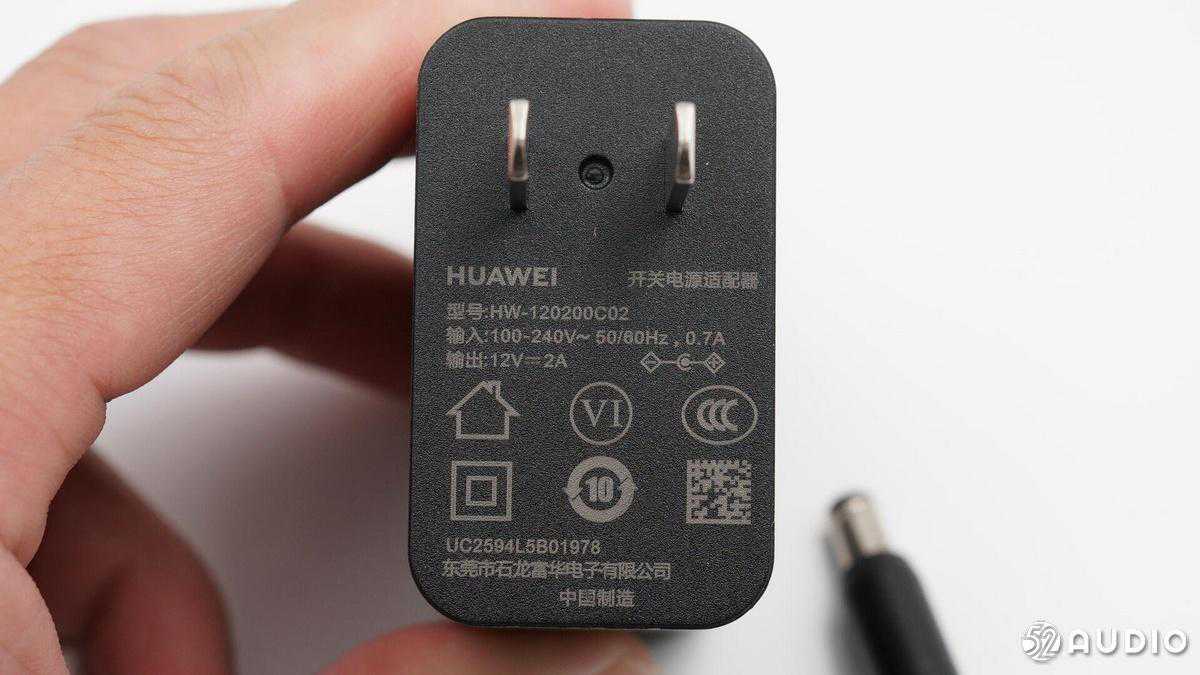

电源适配器型号：HW-120200C02，输出：12V⎓2A，制造商：东莞市石龙富华电子有限公司。

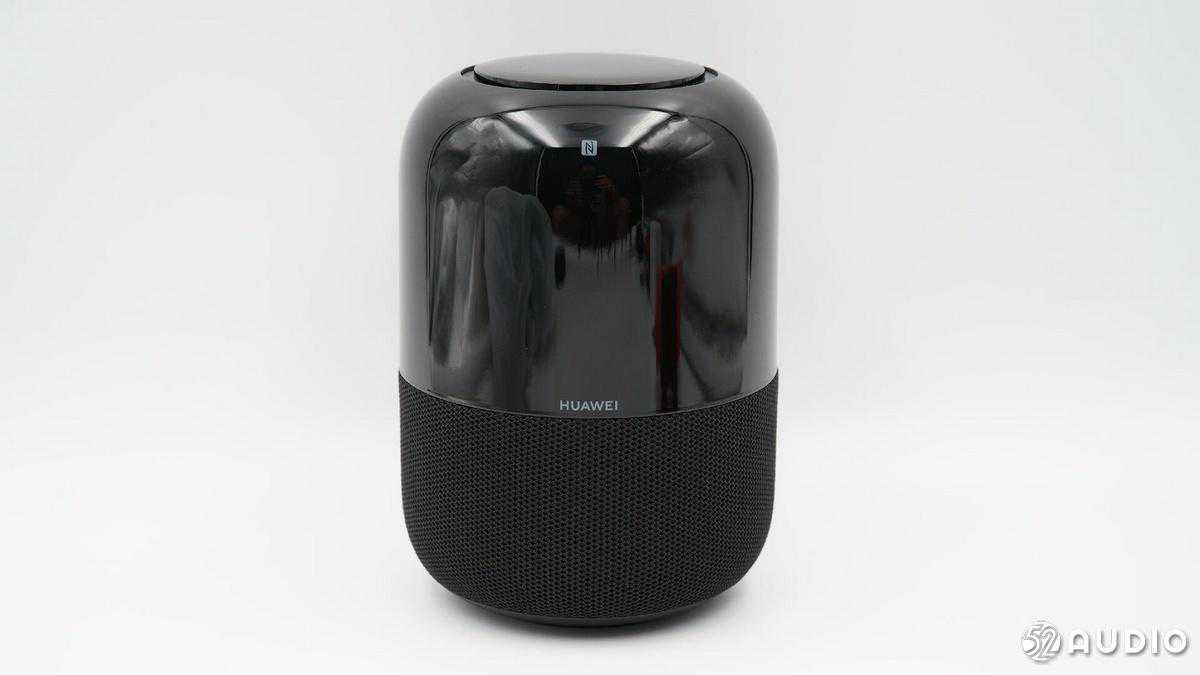

华为AI音箱2正面印有华为HUAWEI标志和NFC标识。

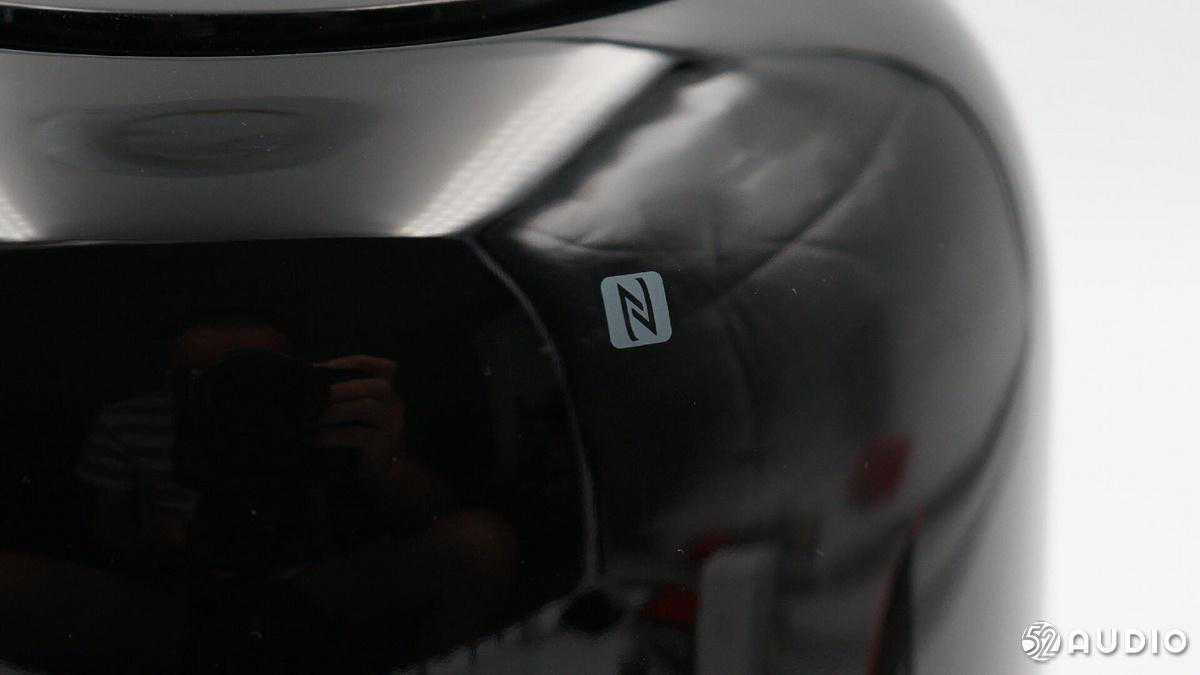

NFC标识特写，与手机端NFC实现一碰传音功能。

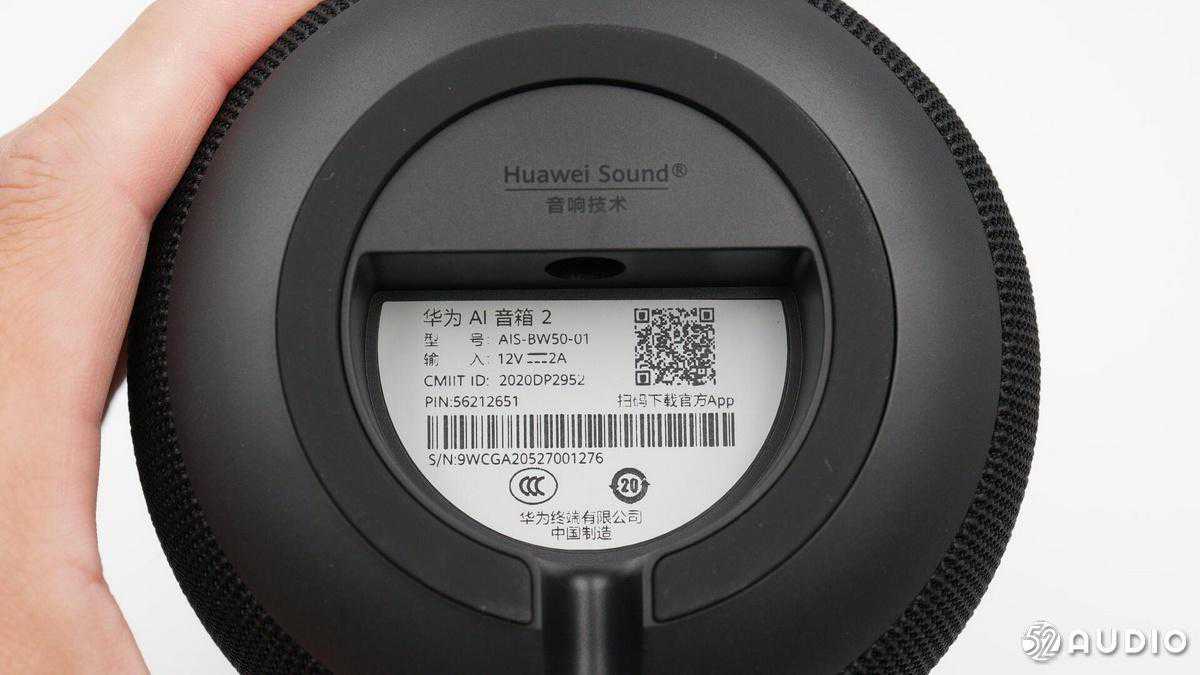

底部有防滑垫，印有HuaweiSound音响技术，白色标签有产品型号：AIS-BW50-01；输入：12V⎓2A；CMIITID：2020DP2952；PIN：56212651等信息。

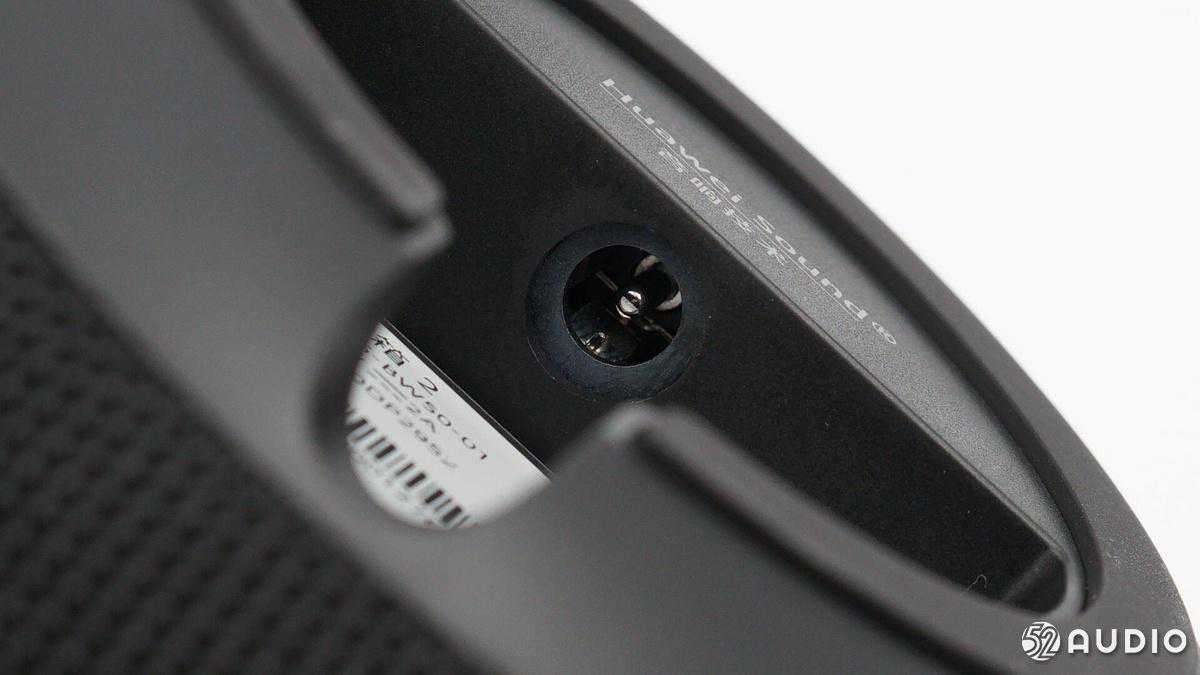

底部的DC输入接口特写。

二、华为AI音箱2拆解

拆解从音箱底部入手，撕开防滑垫，就可以看到音箱的隐藏螺丝了。

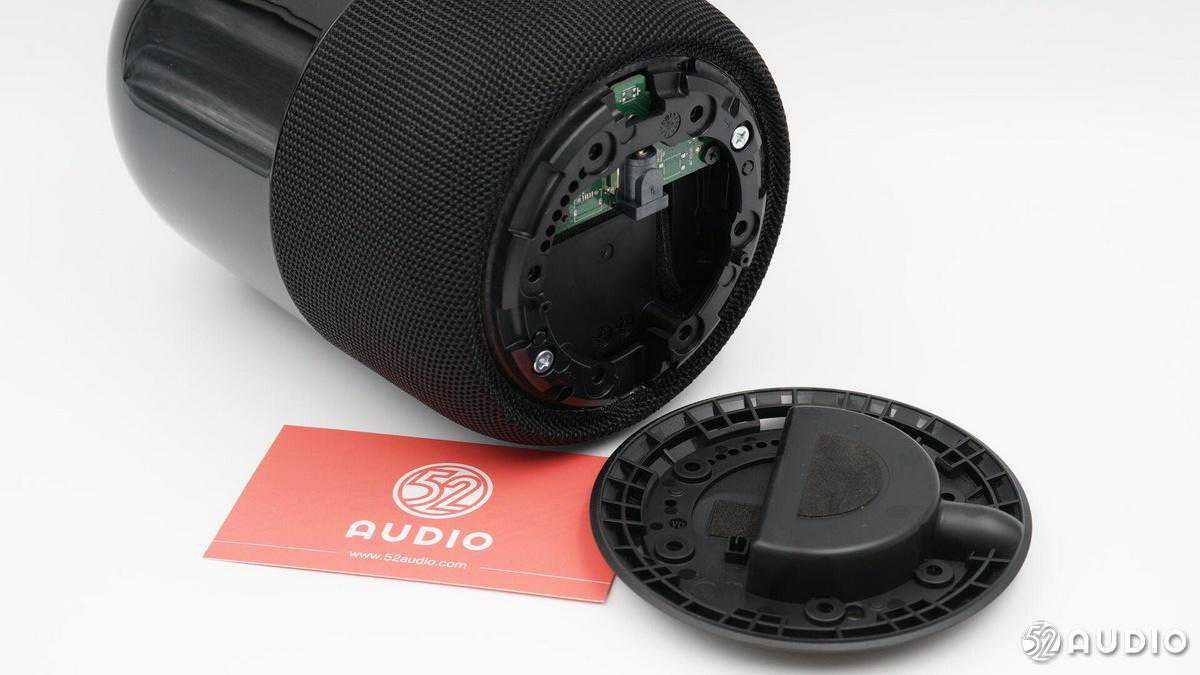

卸下螺丝，取掉底盖。

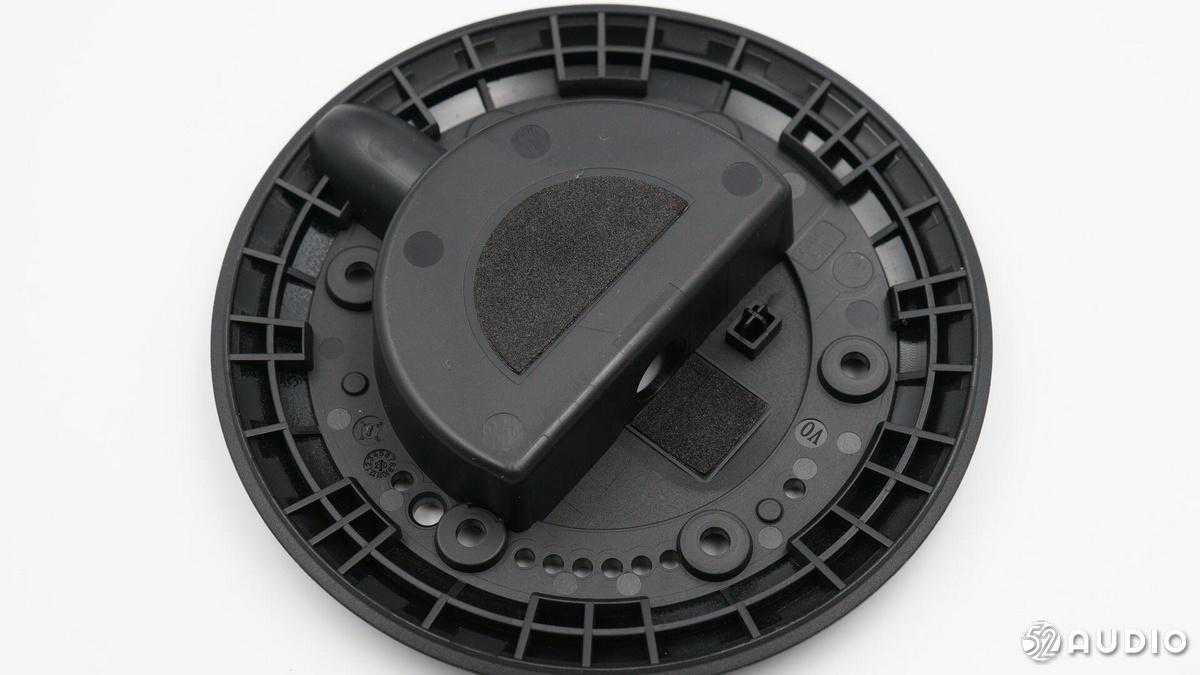

底盖结构一览，与内部器件接触位置有海绵垫做缓冲。

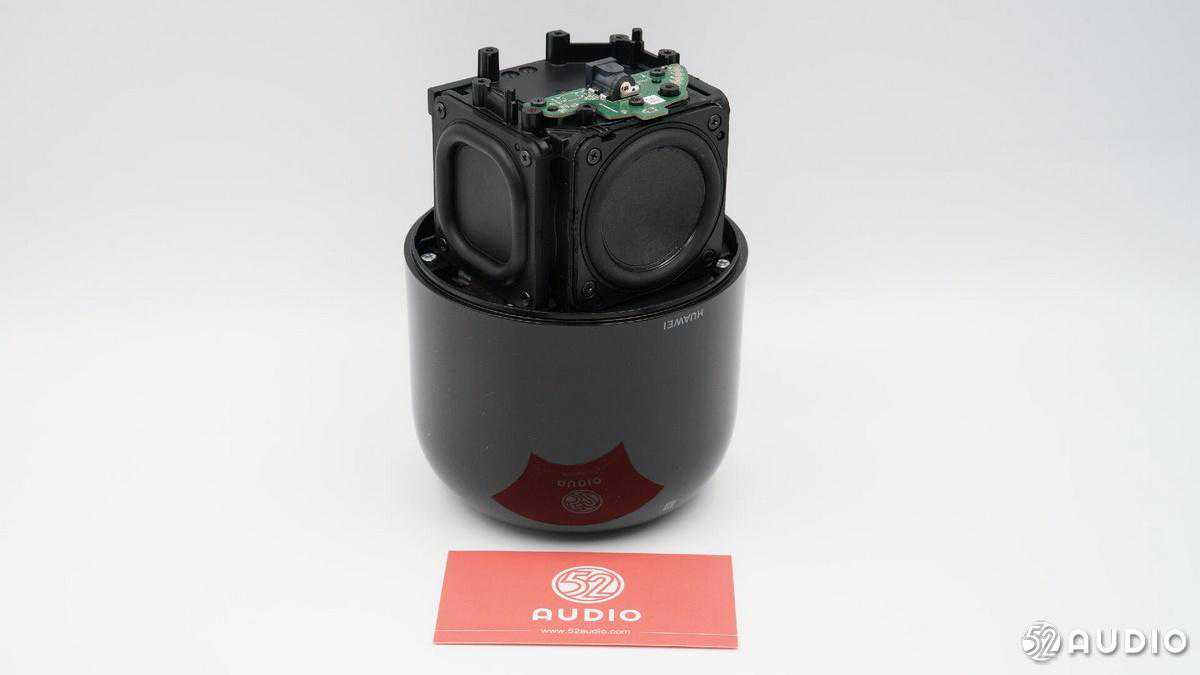

取掉下半部分飞织网布包裹的导音孔，可以看到喇叭单元和低音辐射器。

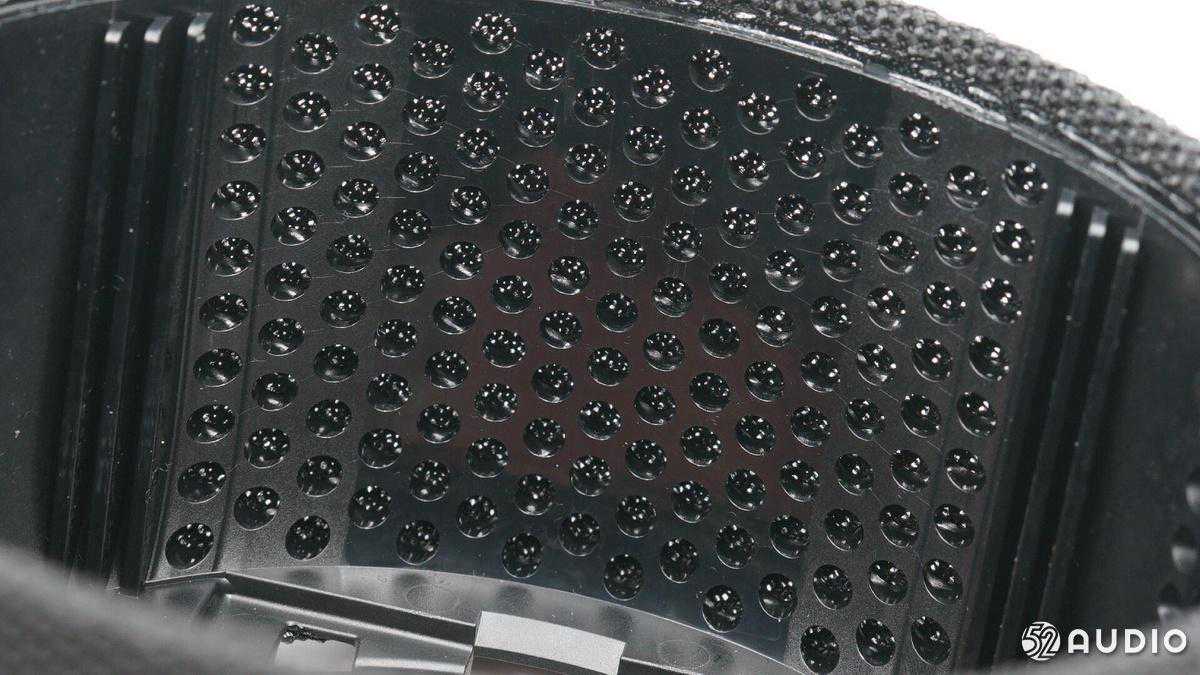

圆形的导音孔特写。

全频喇叭左右两侧各有一个低音辐射器单元。

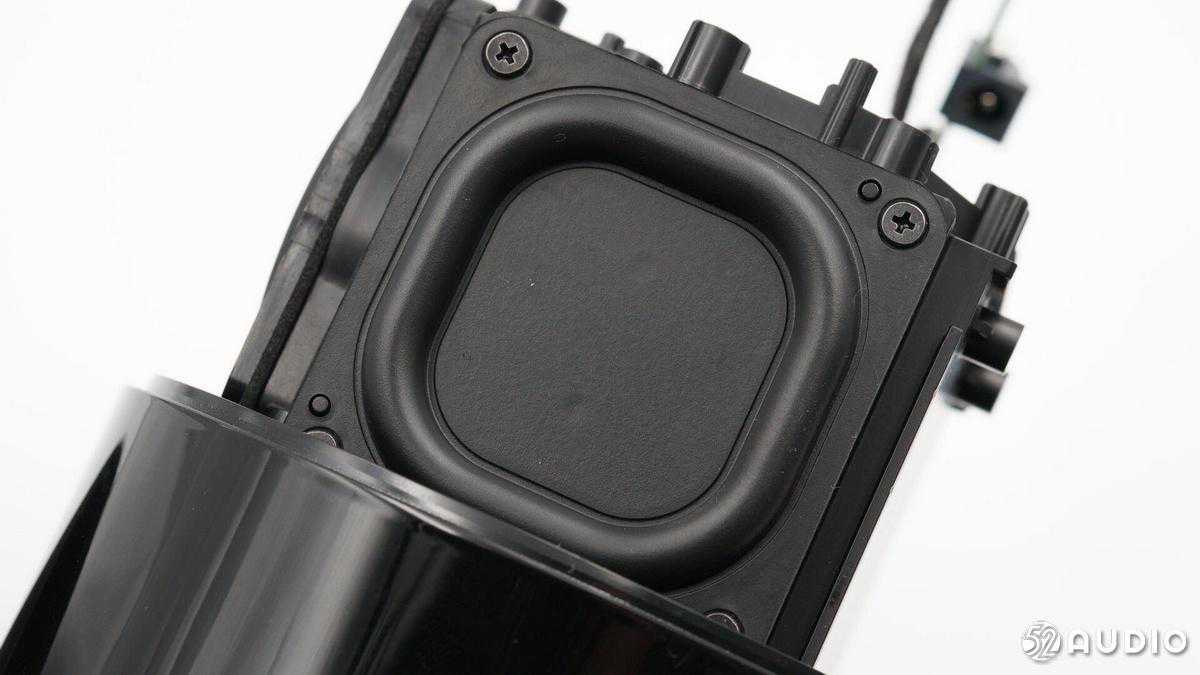

右侧低频辐射器单元，采用了圆角矩形的橡胶边。

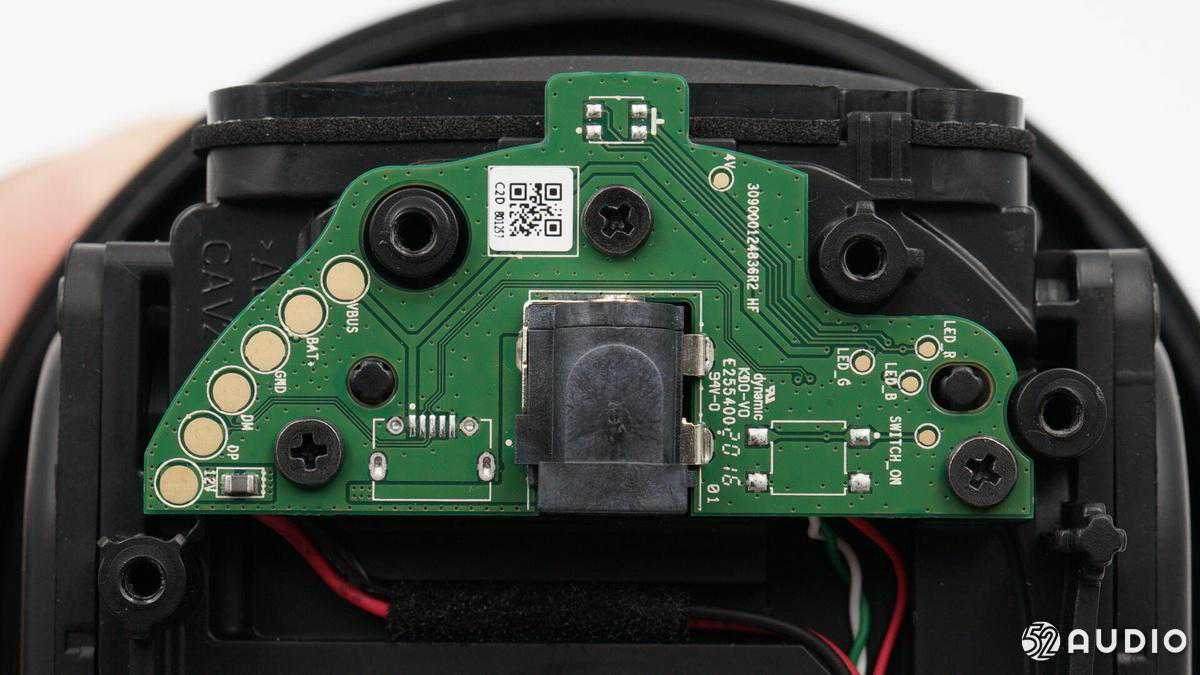

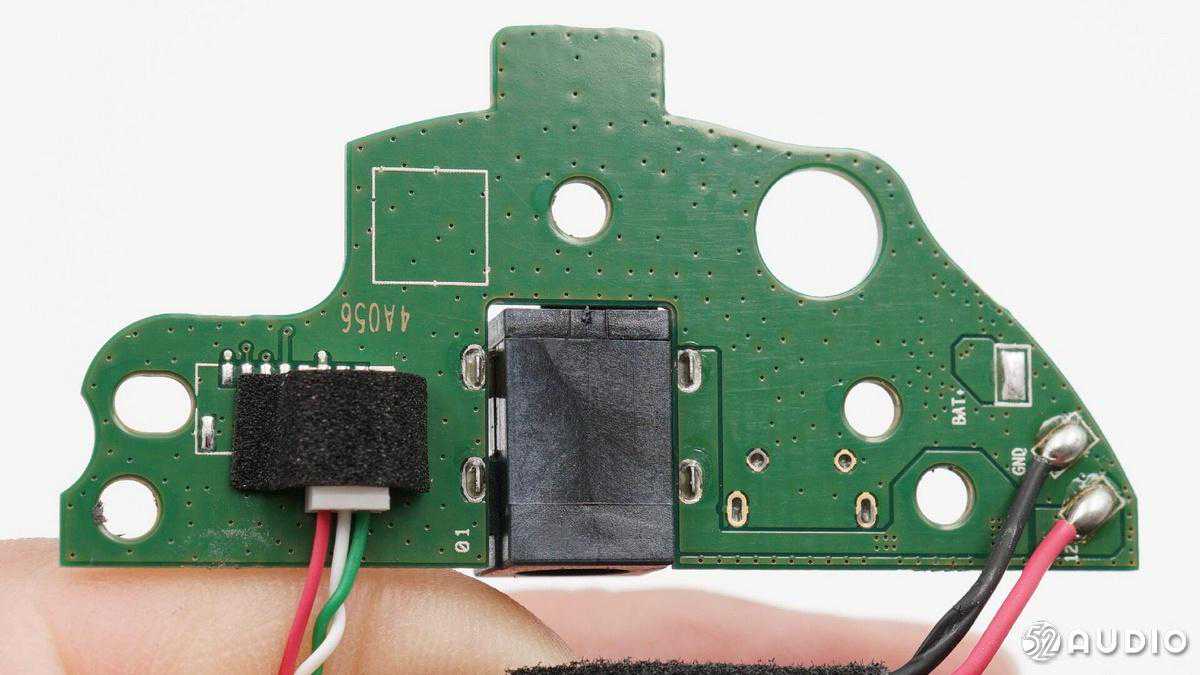

DC电源输入小板正面，用导线连接到主板,PCB上有多处空位预留接口（给内置电池版预留），标准版没有内置电池，。

DC电源输入小板背面。

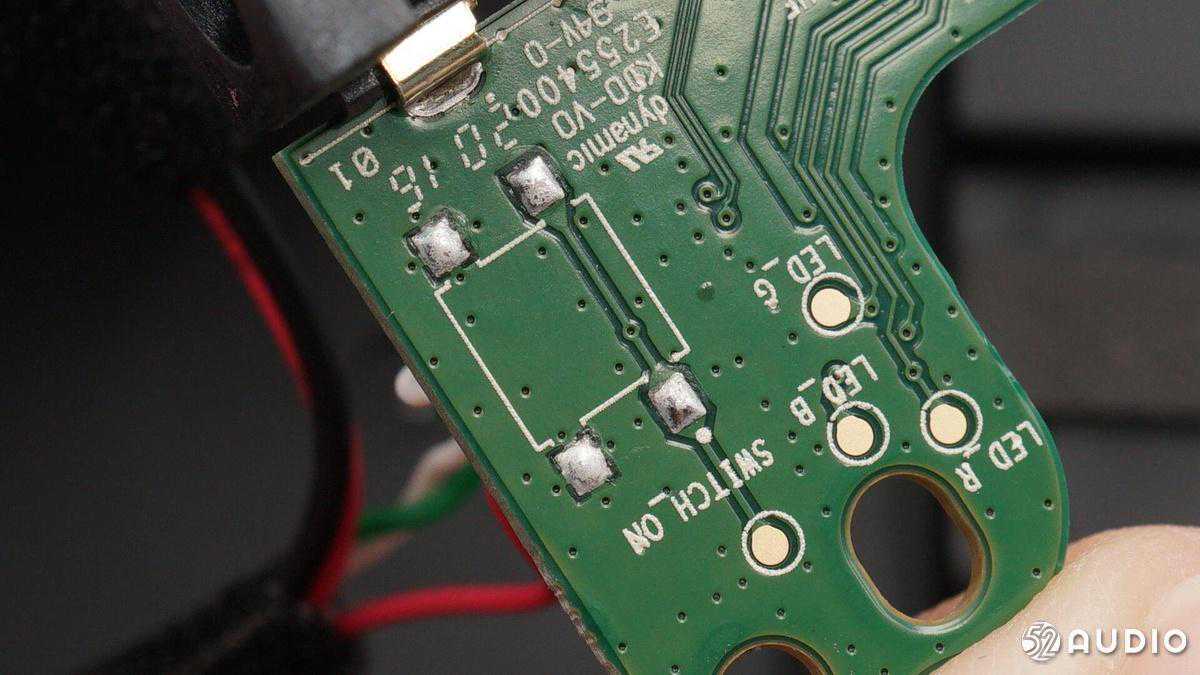

小板上预留的按钮开关位置。

小板上预留的LED指示灯位置。

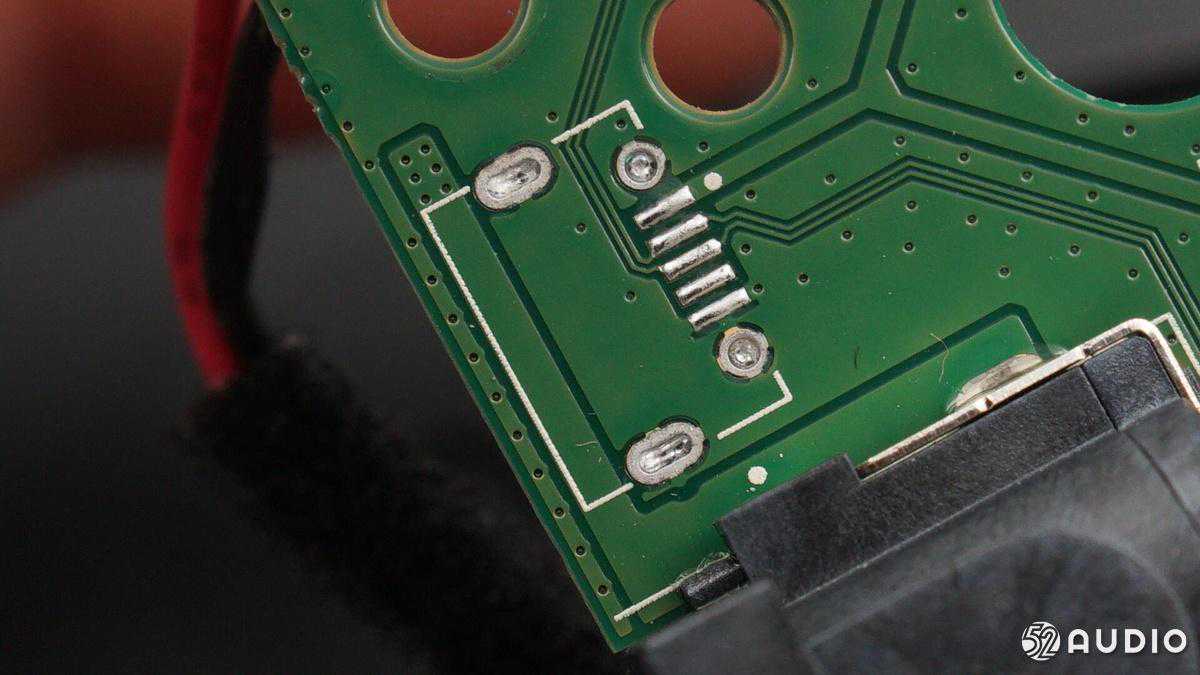

小板上预留的Micro-USB插座位置。

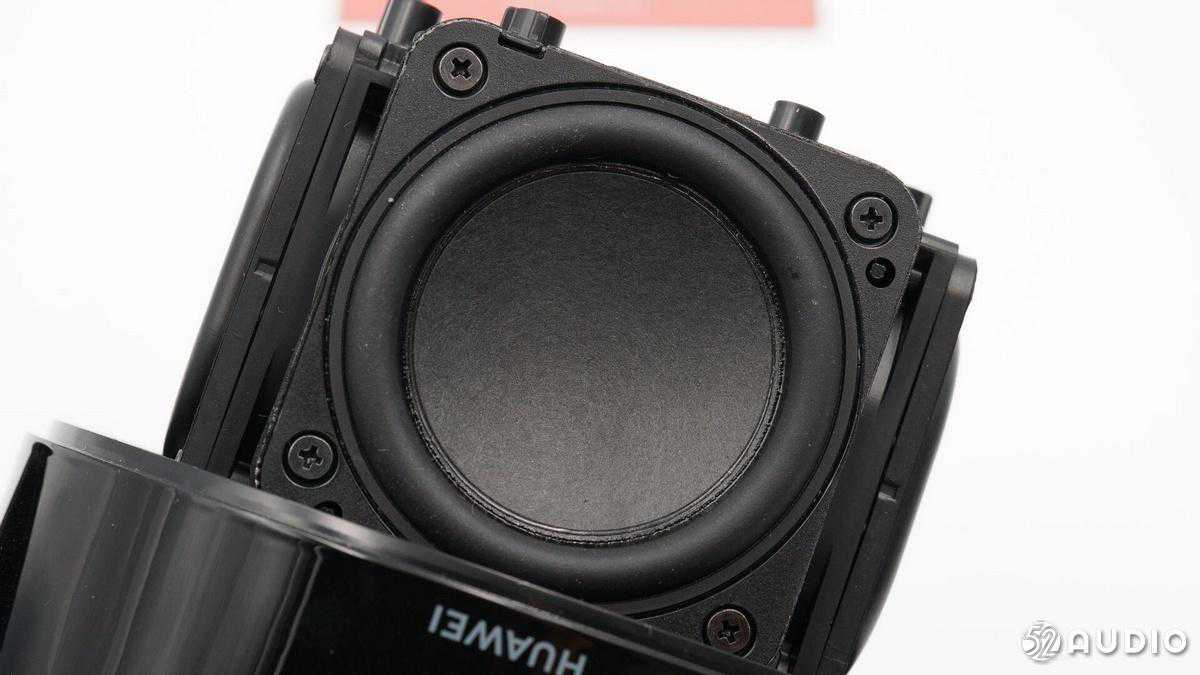

全频喇叭单元特写，纸盆橡胶边。

低频辐射器单元，也就是被动辐射振膜，增加低频量感的辅助喇叭。

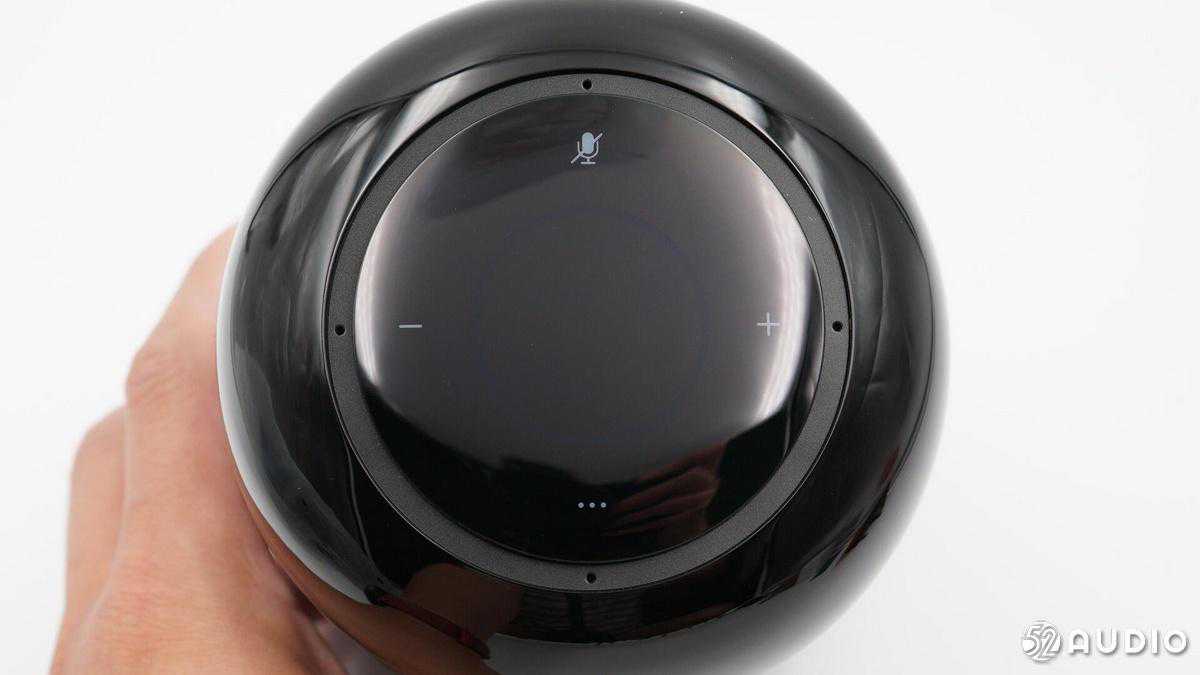

可以看到操控盖板上四个物理按键，灯带位置做了透明的处理。

灯带位置使用的是透光塑料板覆盖。

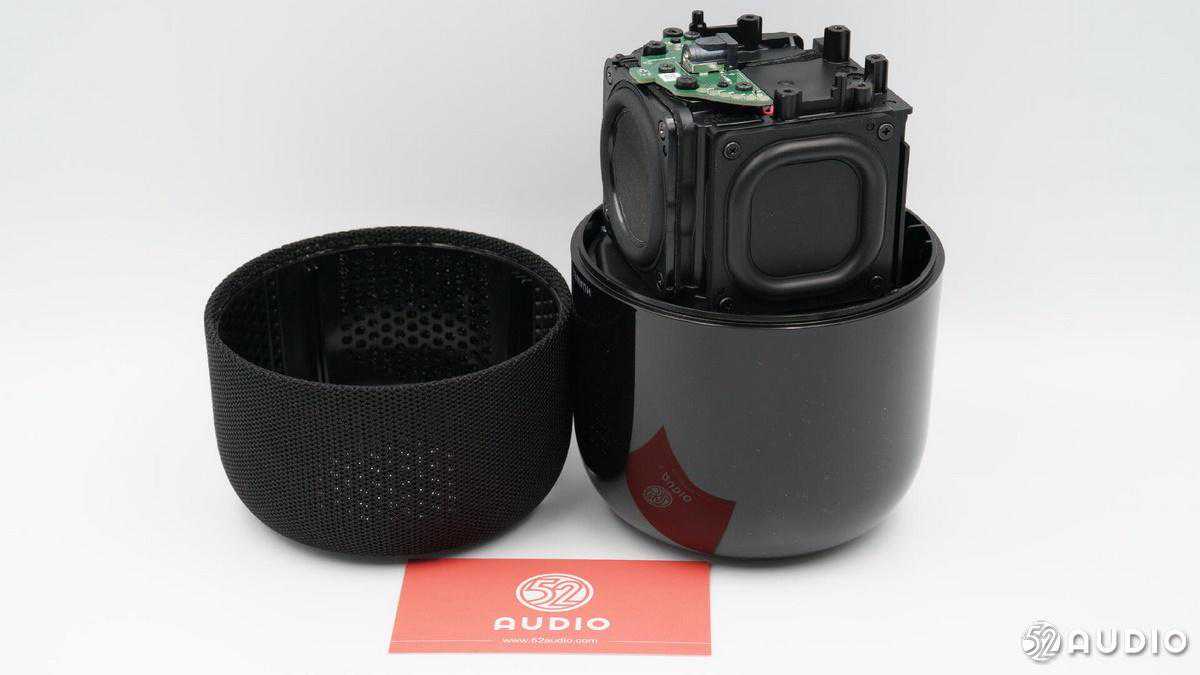

卸下底部的四颗螺丝，即可取掉钢琴烤漆工艺的上半部分外壳。

华为AI音箱2拆解一览。

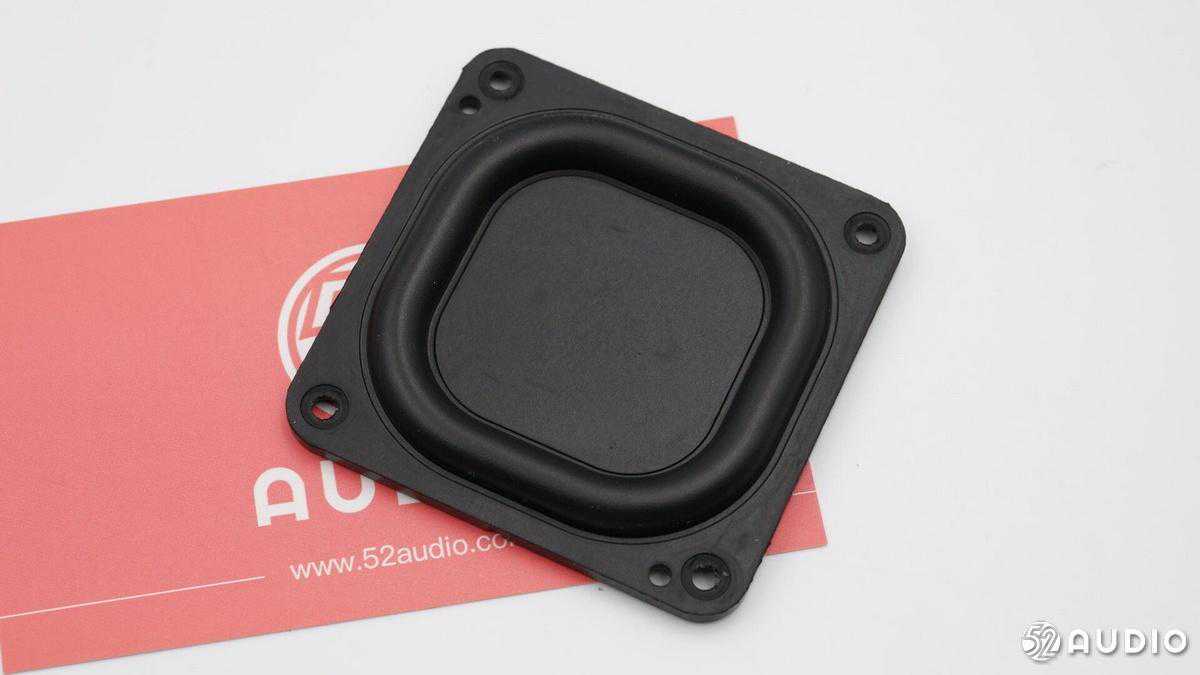

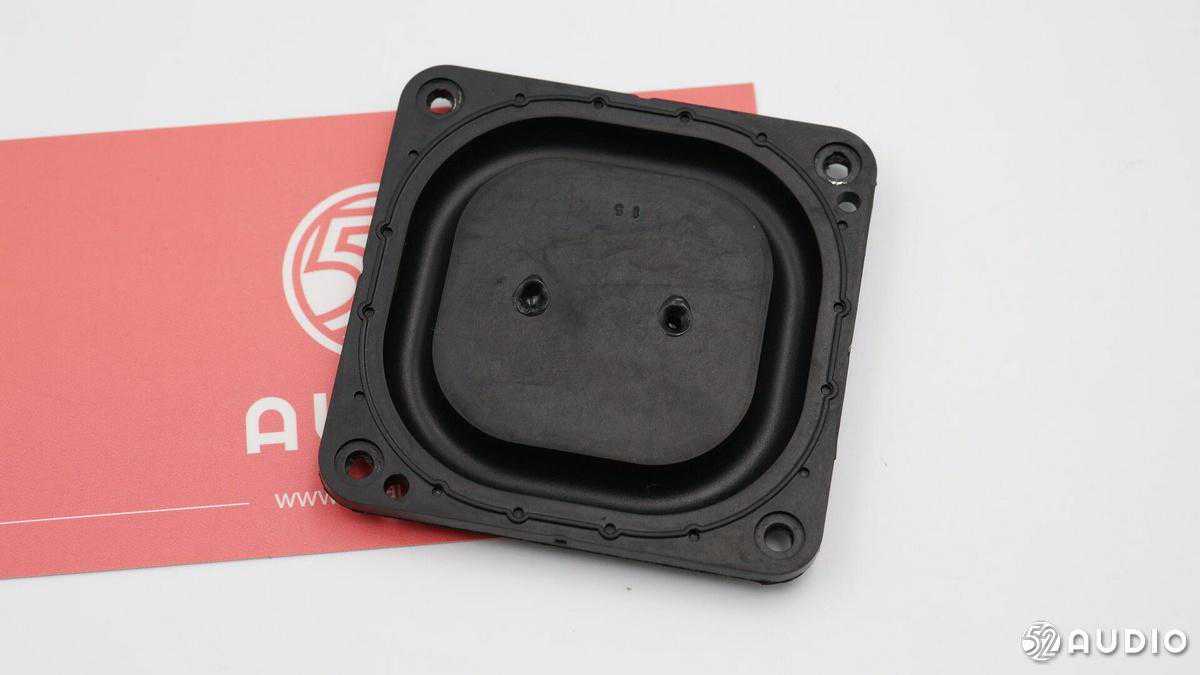

被动辐射振膜正面特写。

被动辐射振膜背面特写。

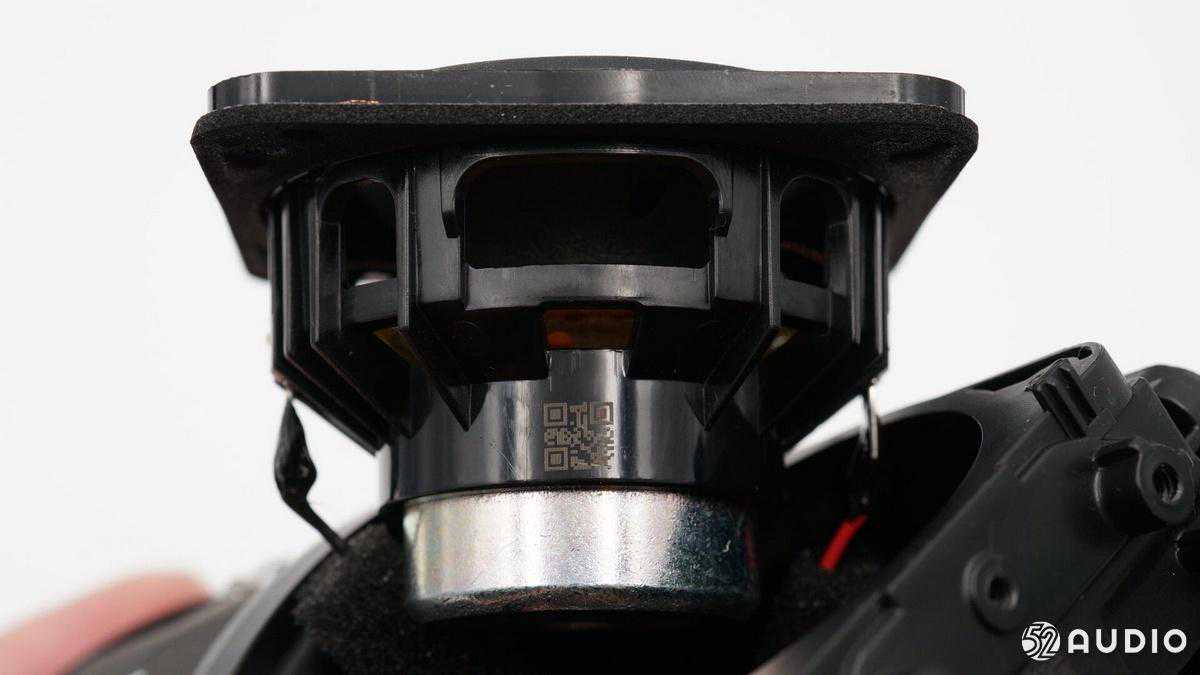

全频喇叭单元特写。

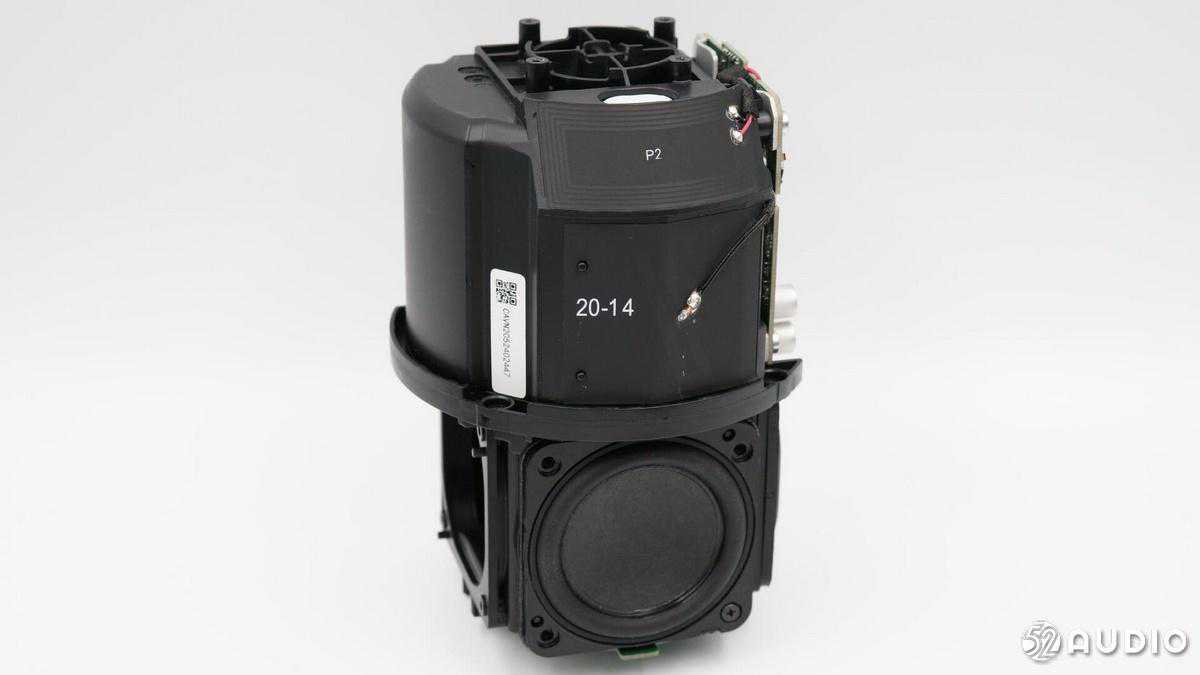

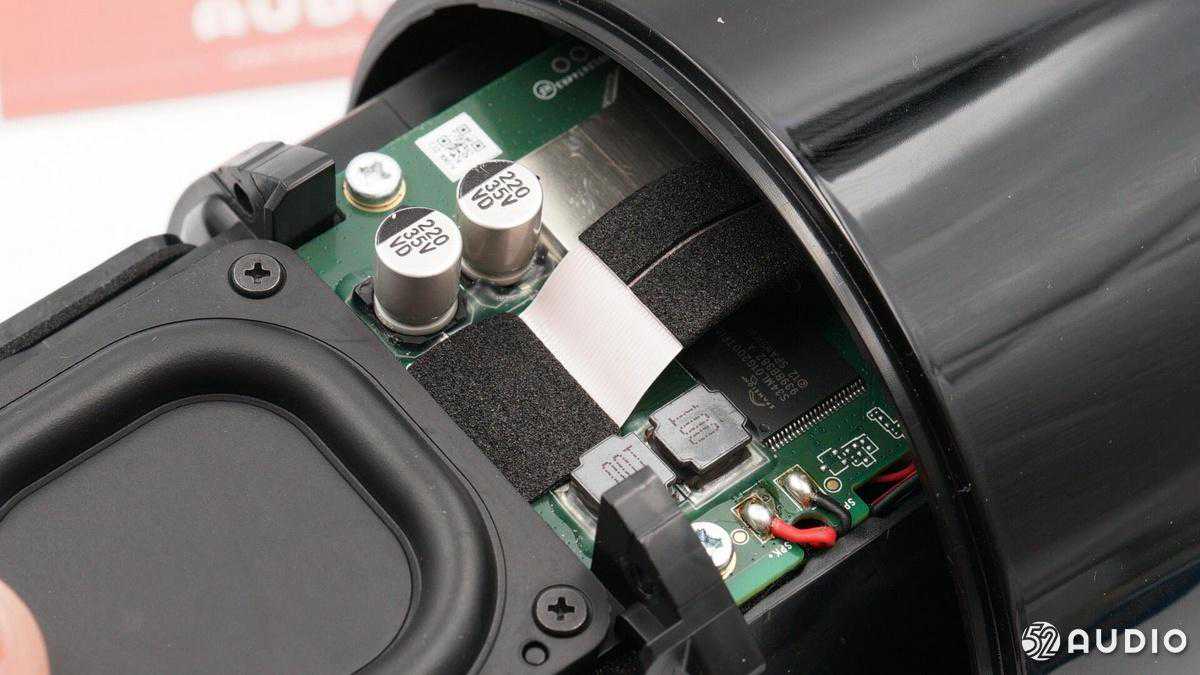

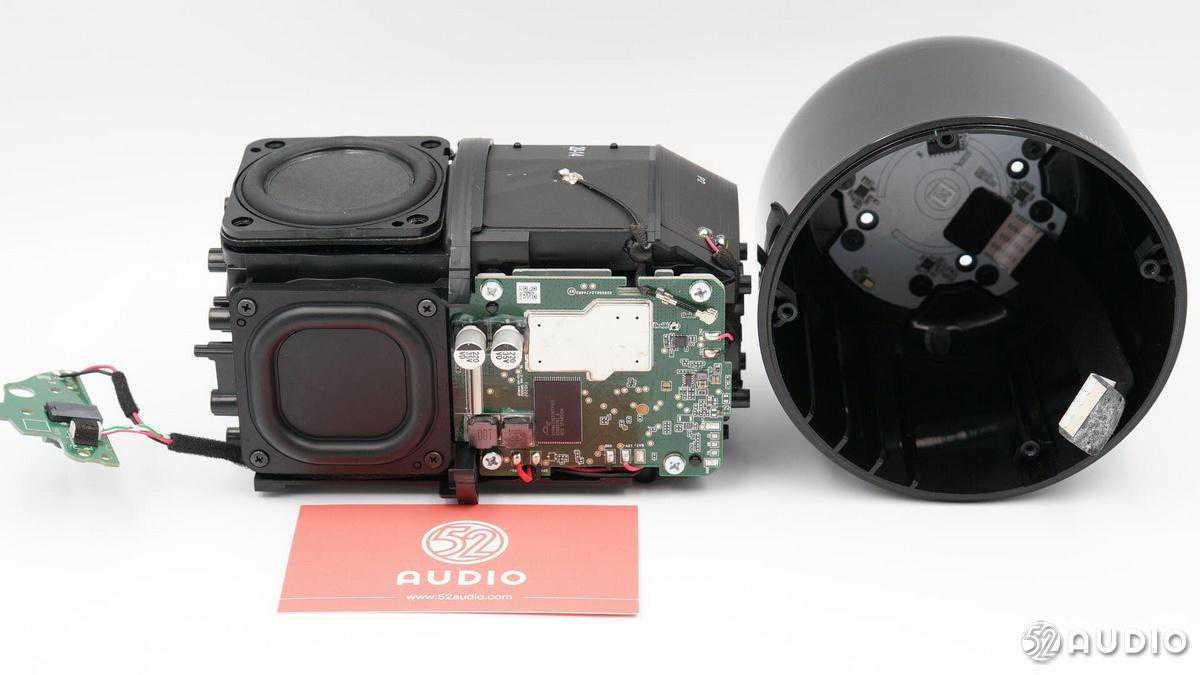

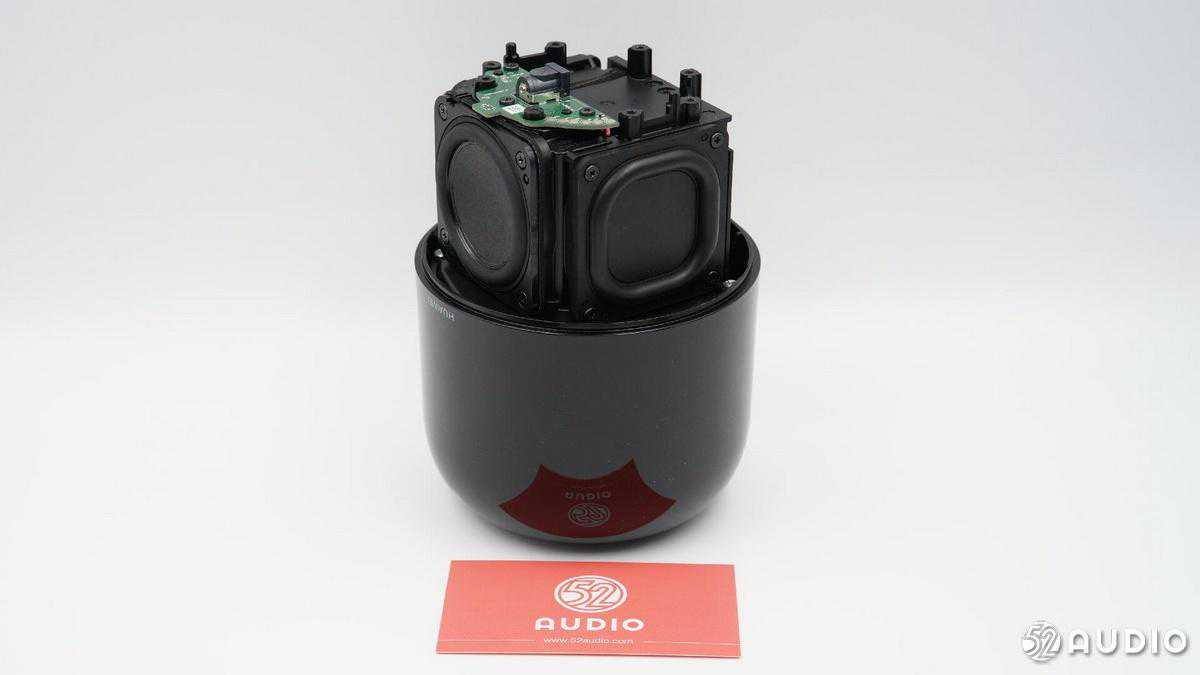

音箱内部主体结构一览。

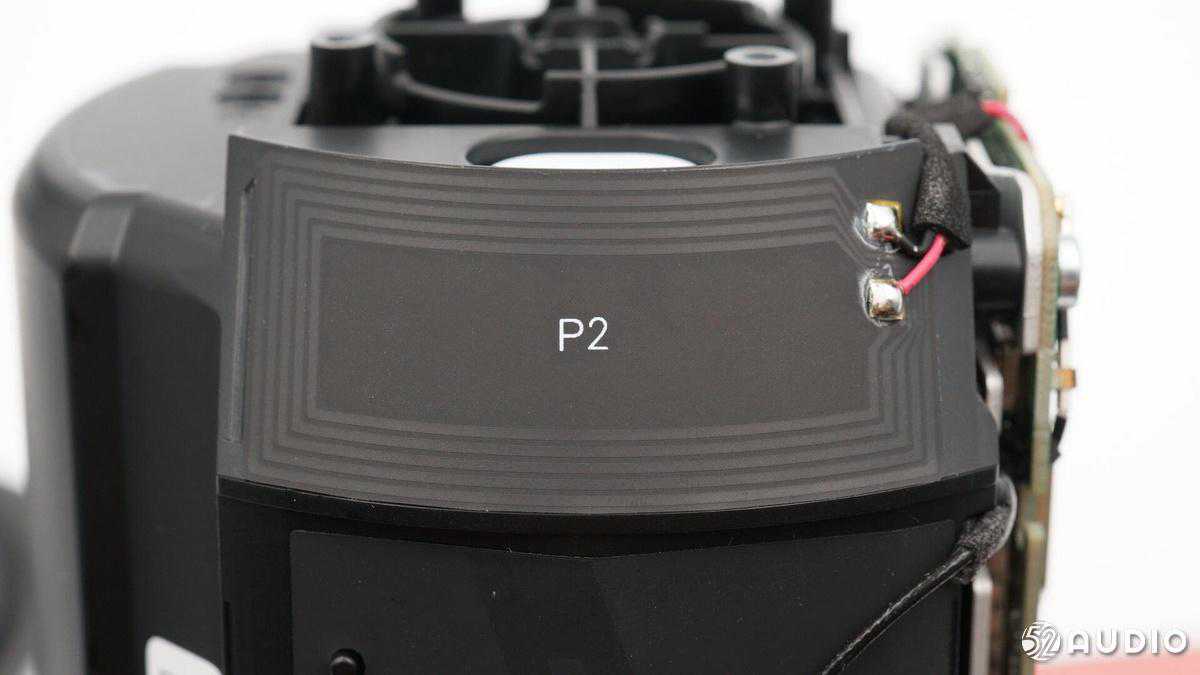

NFC天线特写。

WIFI天线特写。

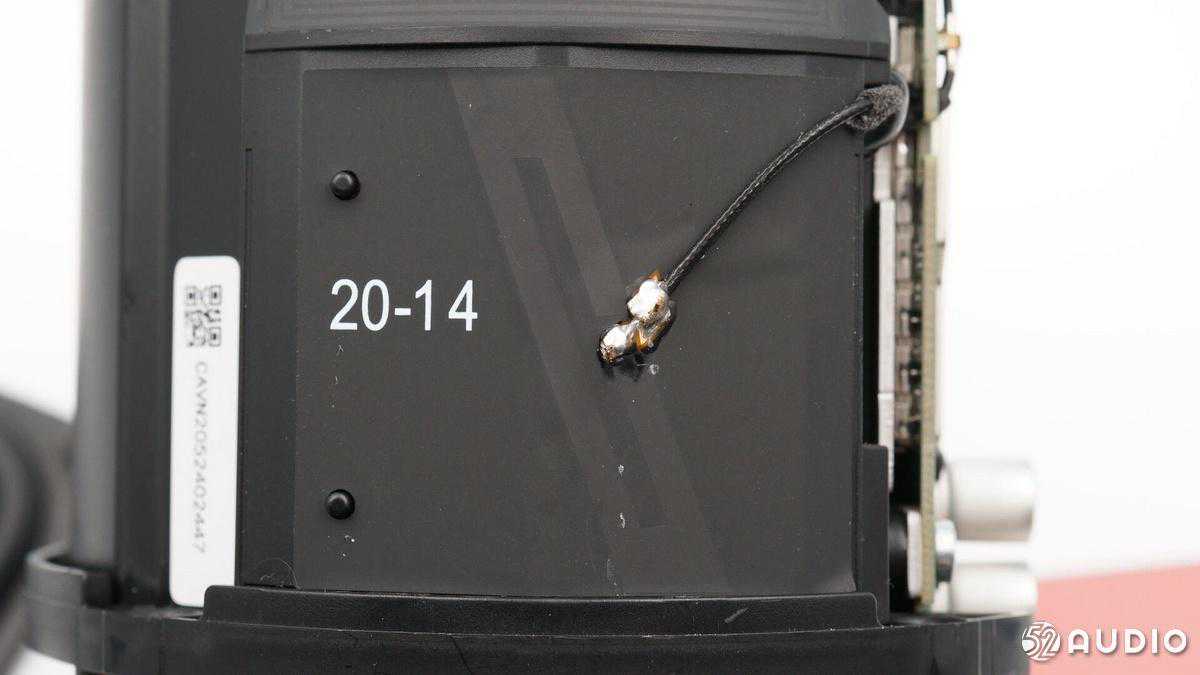

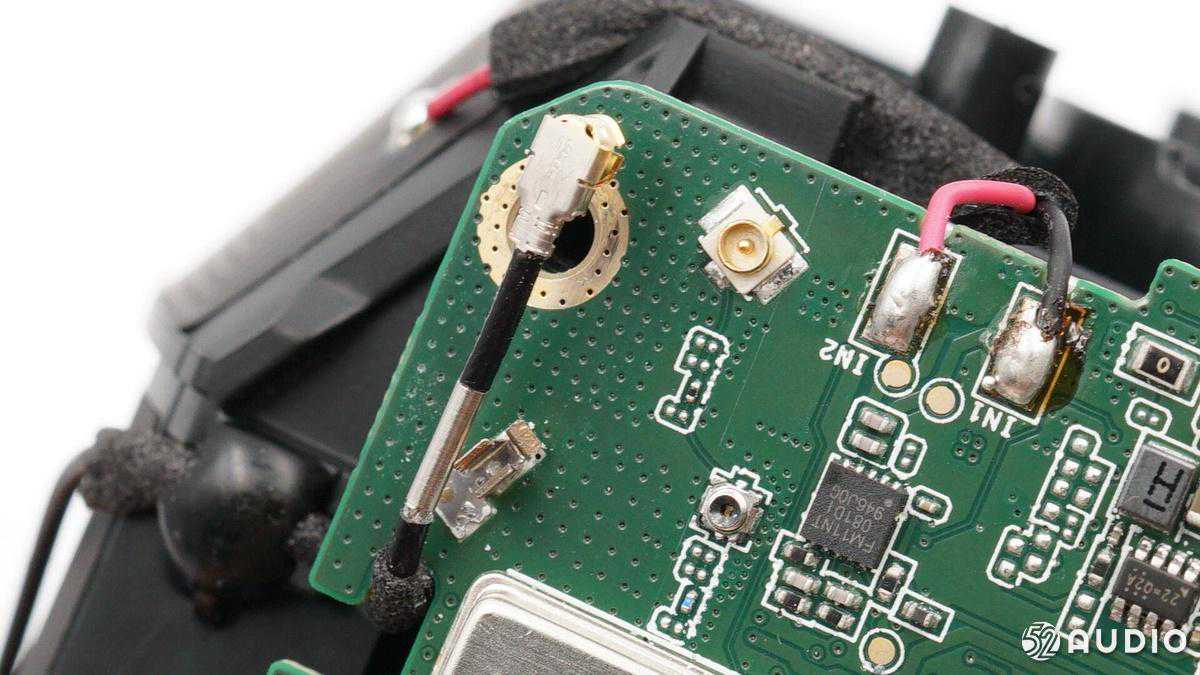

WIFI天线插头和馈线夹子。

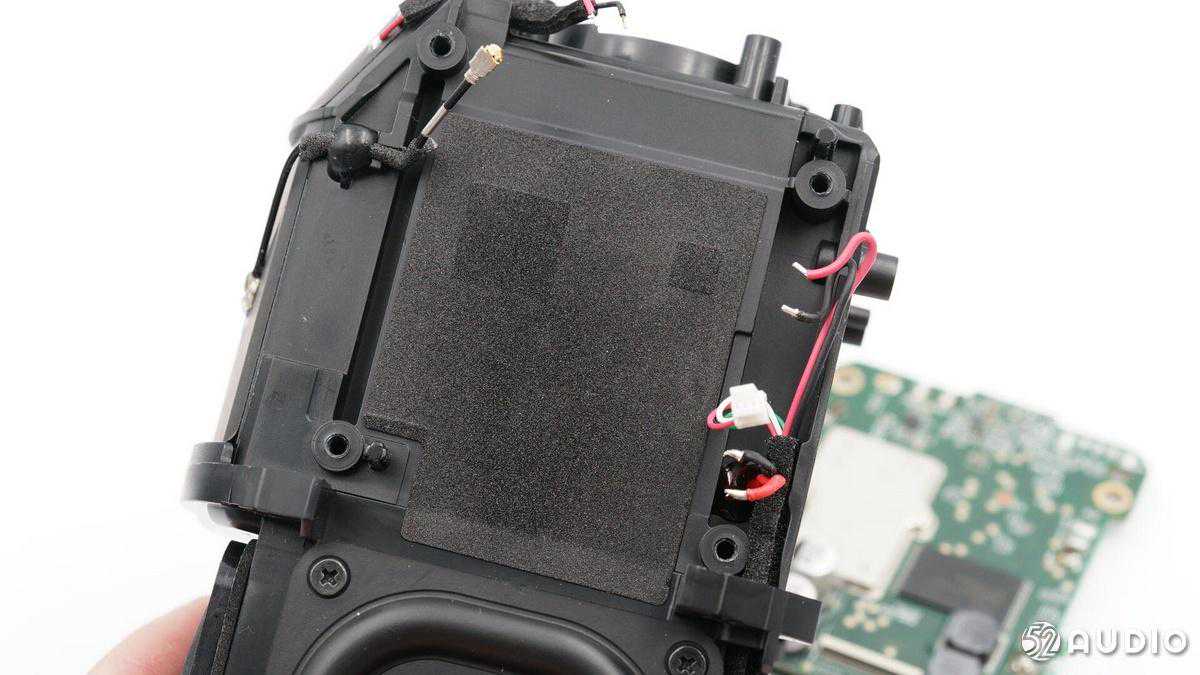

主板与腔体之间有一层海绵填充缓震。

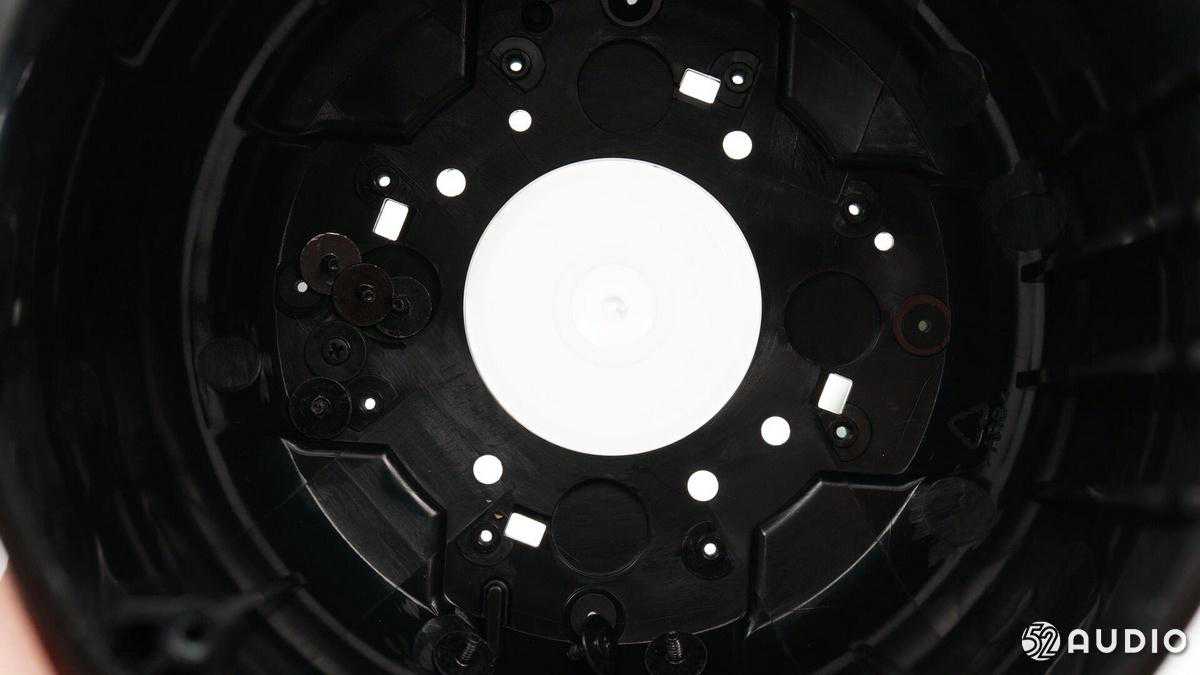

取掉主板，透光塑料盖板特写。

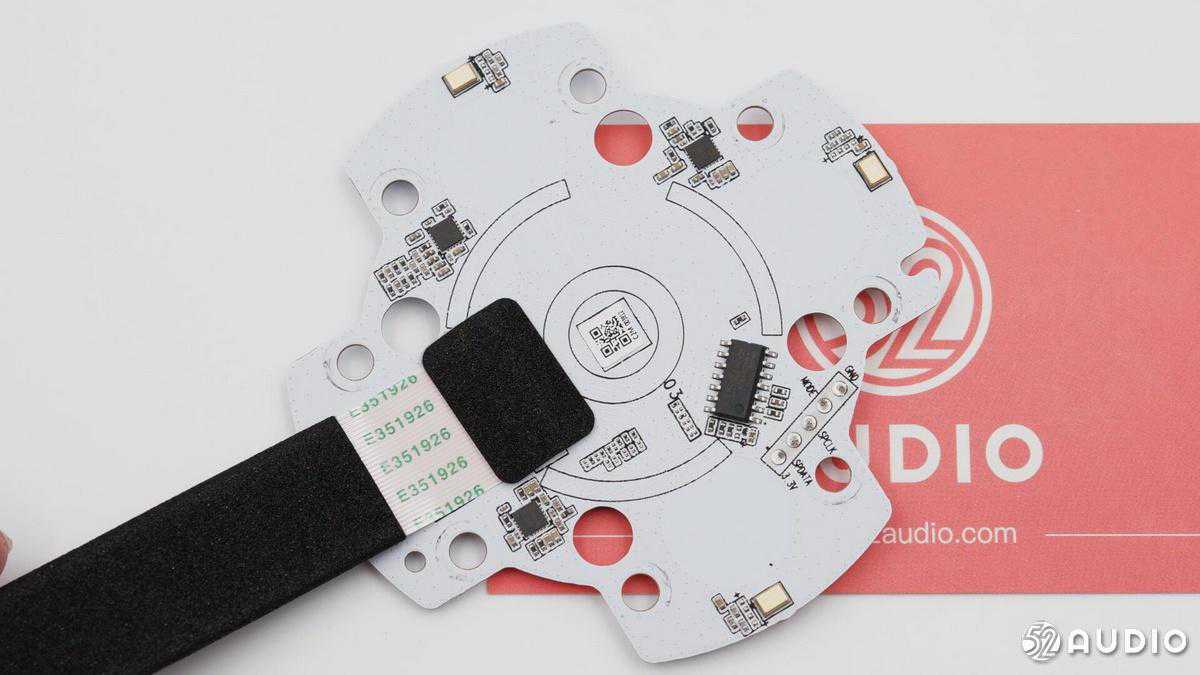

操控板正面特写，4个触摸按键对应4个麦克风。

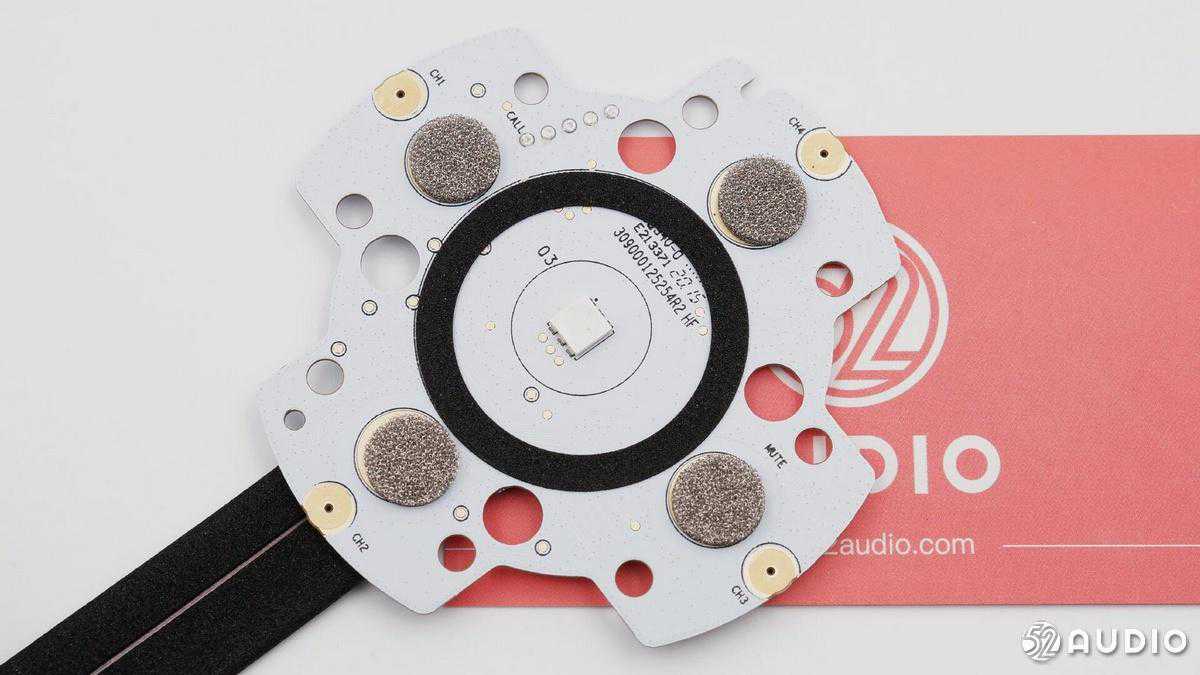

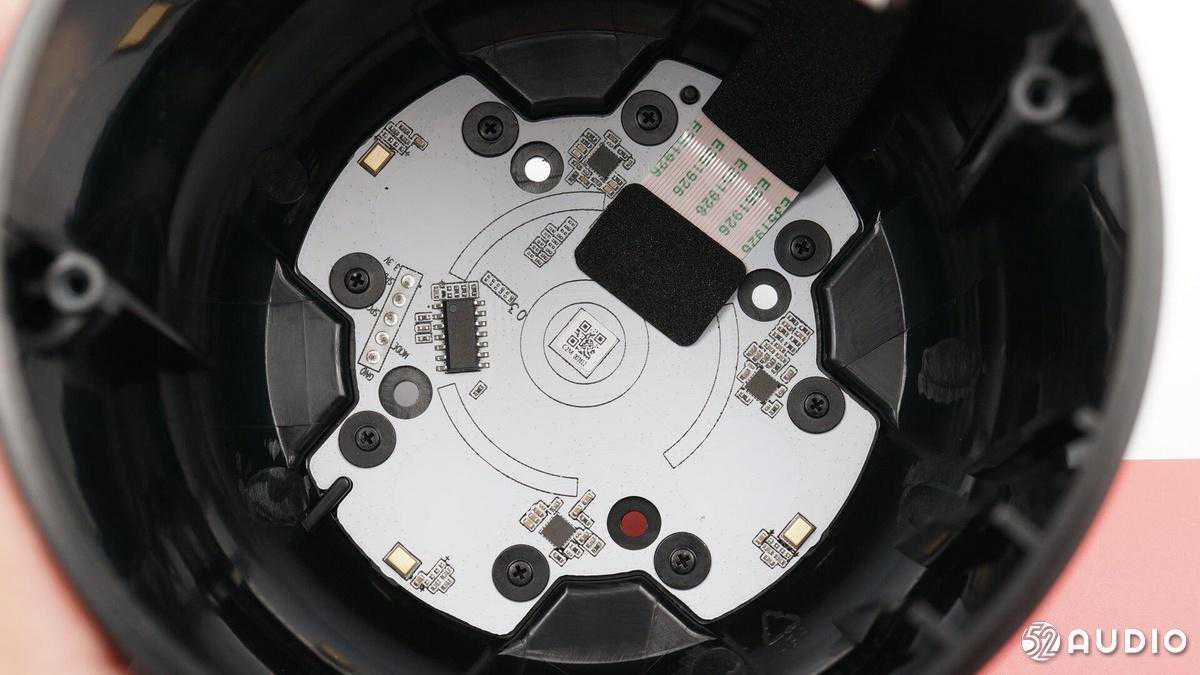

操控板背面特写。

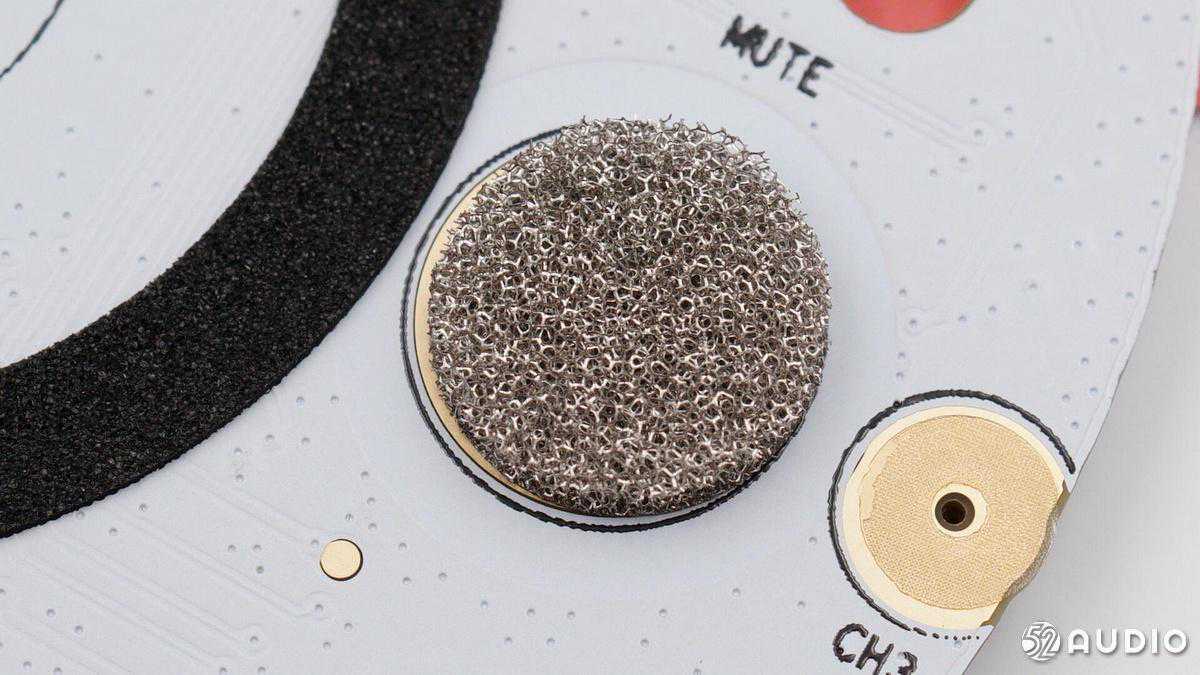

主板上按键位置均有金属化海绵覆盖，用于更好的检测触摸操作。

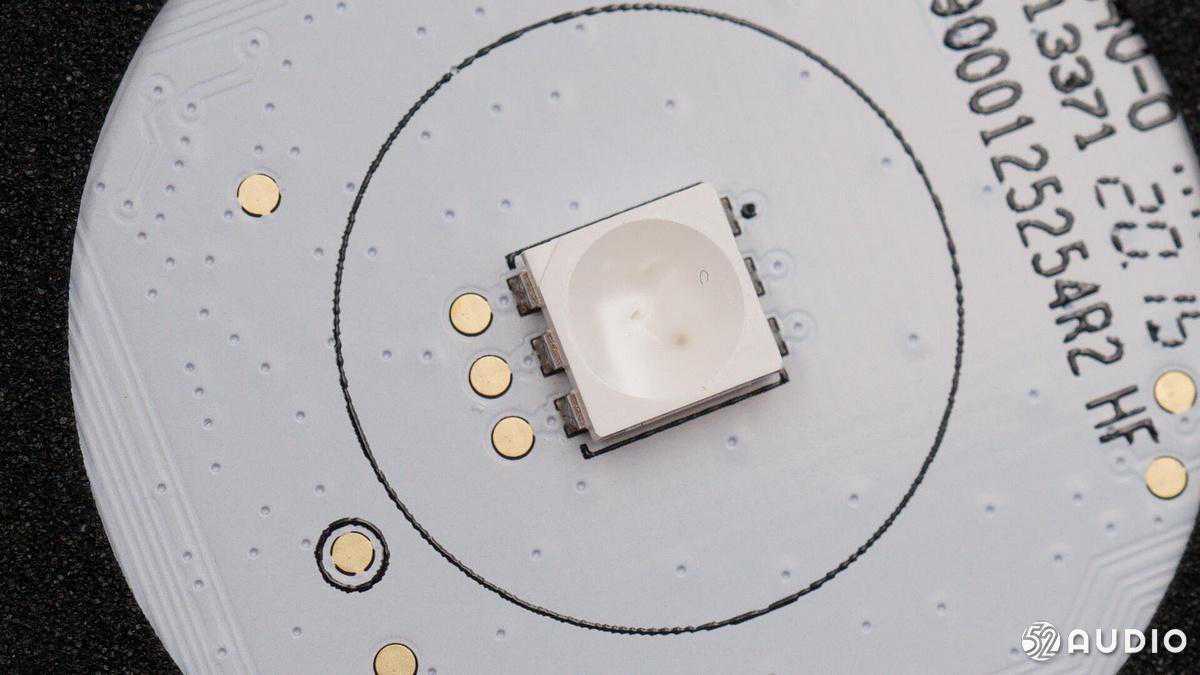

正中间的一颗5050RGBLED灯，为智慧灯带提供光源。

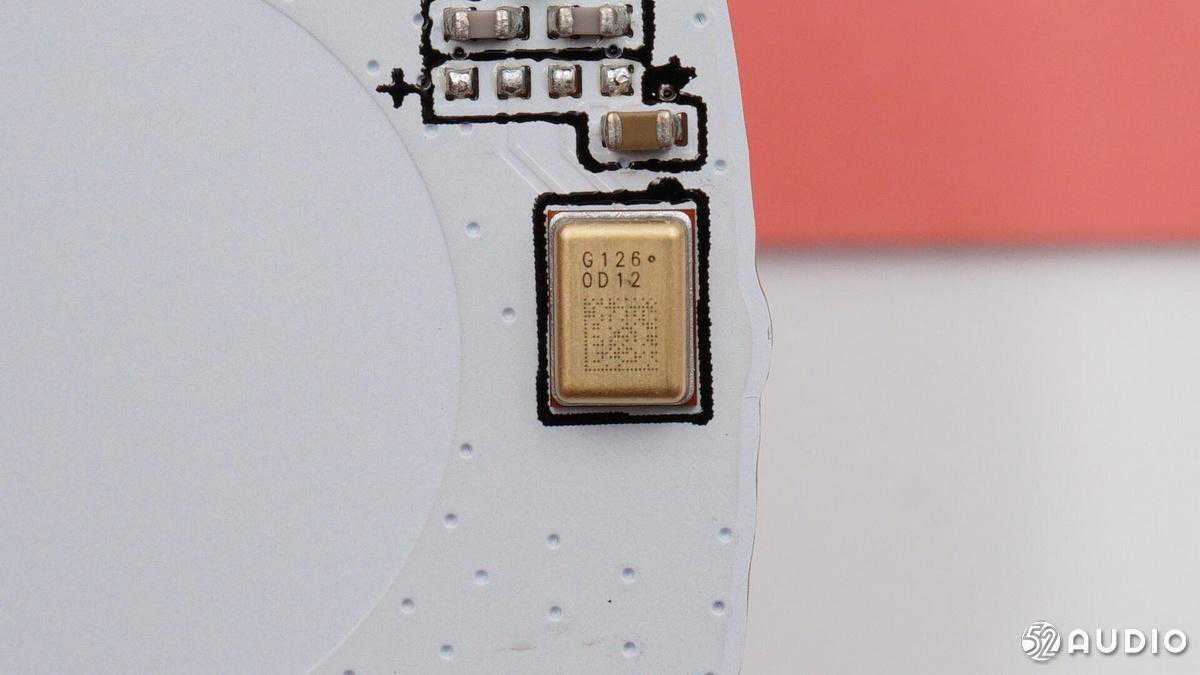

丝印G126MEMS贴片硅麦。

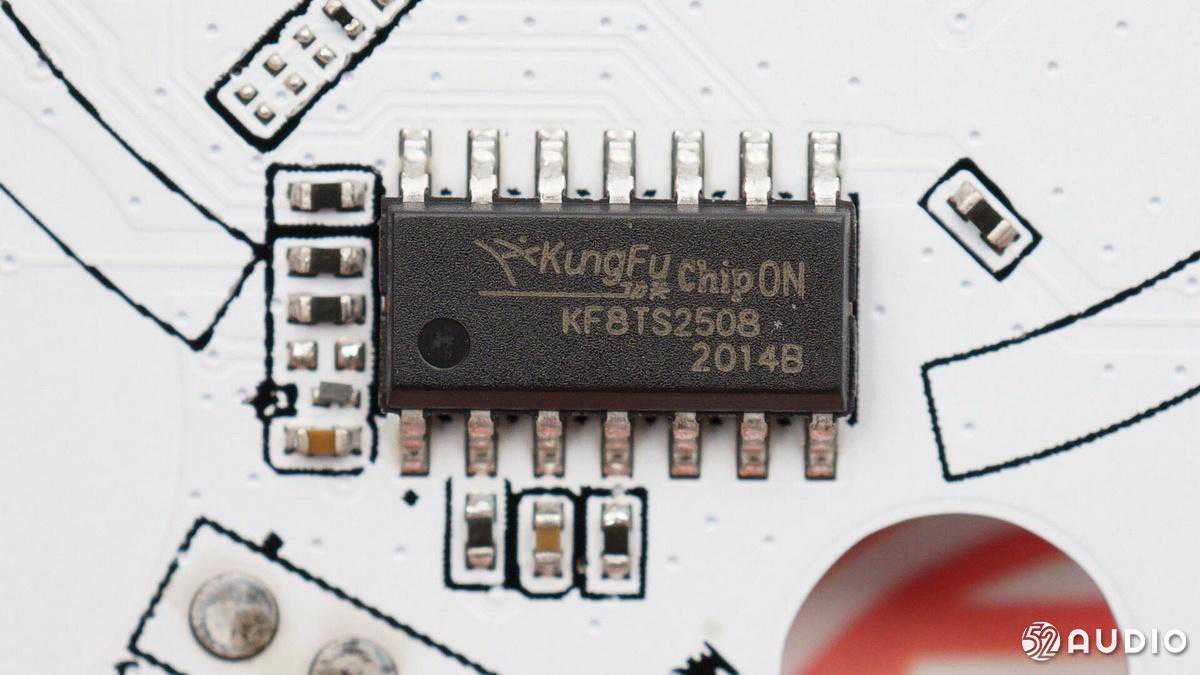

ChipON芯旺微KF8TS2508触摸单片机，支持8路触摸操作，用于检测按键触摸。

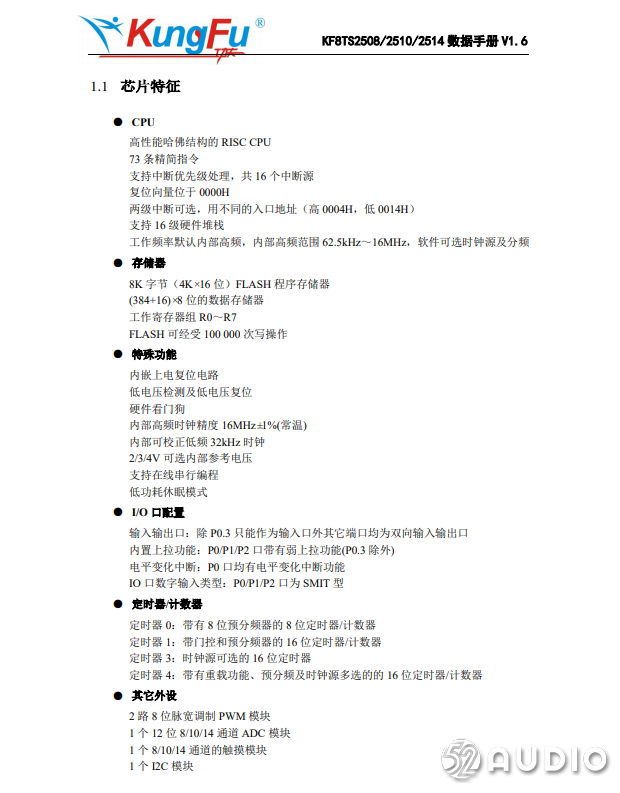

ChipON芯旺微KF8TS2508详细资料图。

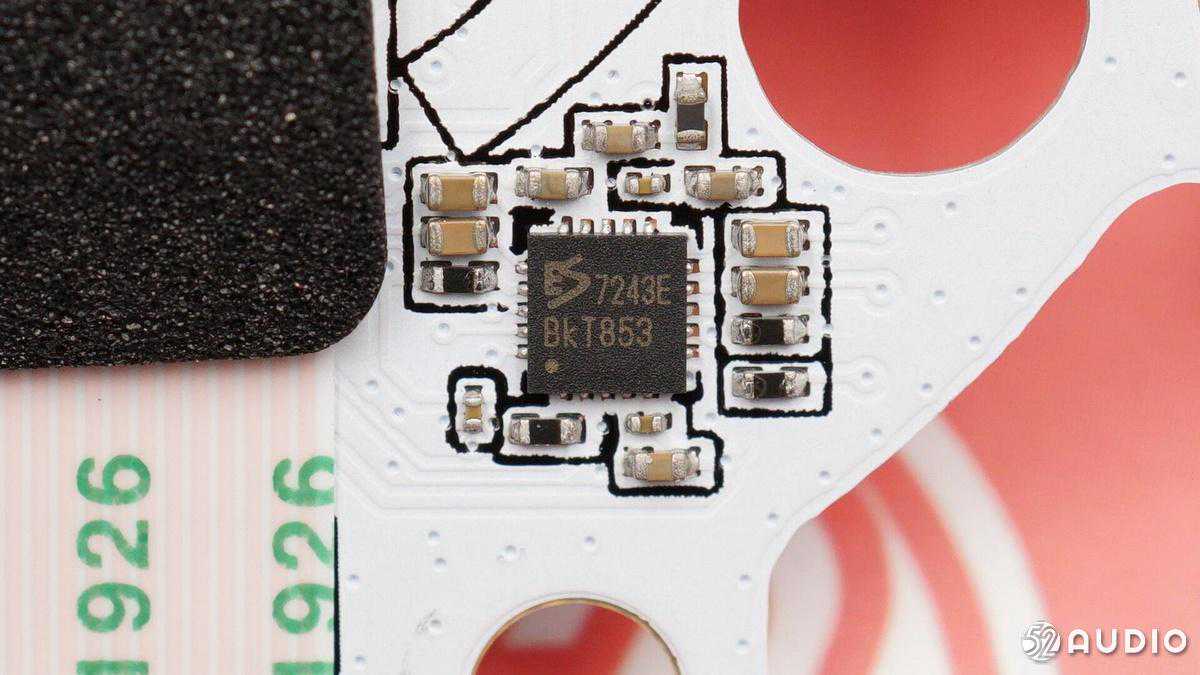

Everest顺芯半导体ES7243IC，是一款高性能立体声音频ADC产品，用于麦克风模拟信号转换成数字信号送到处理器，进行拾音操作。

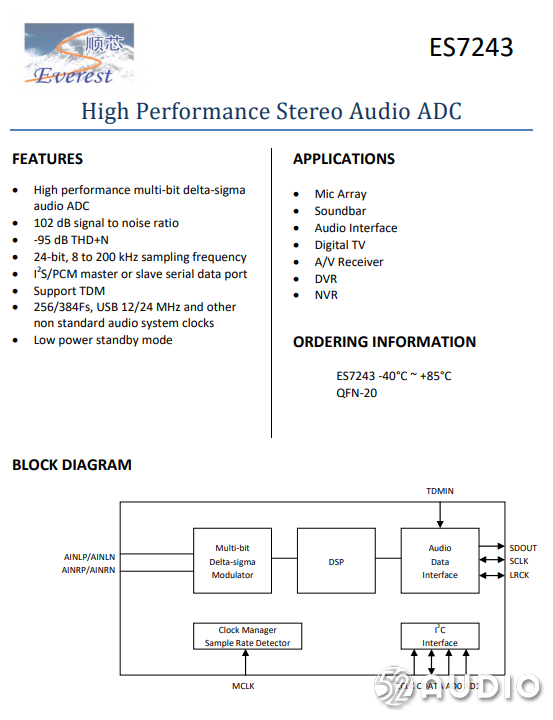

Everest顺芯半导体ES7243详细资料图。

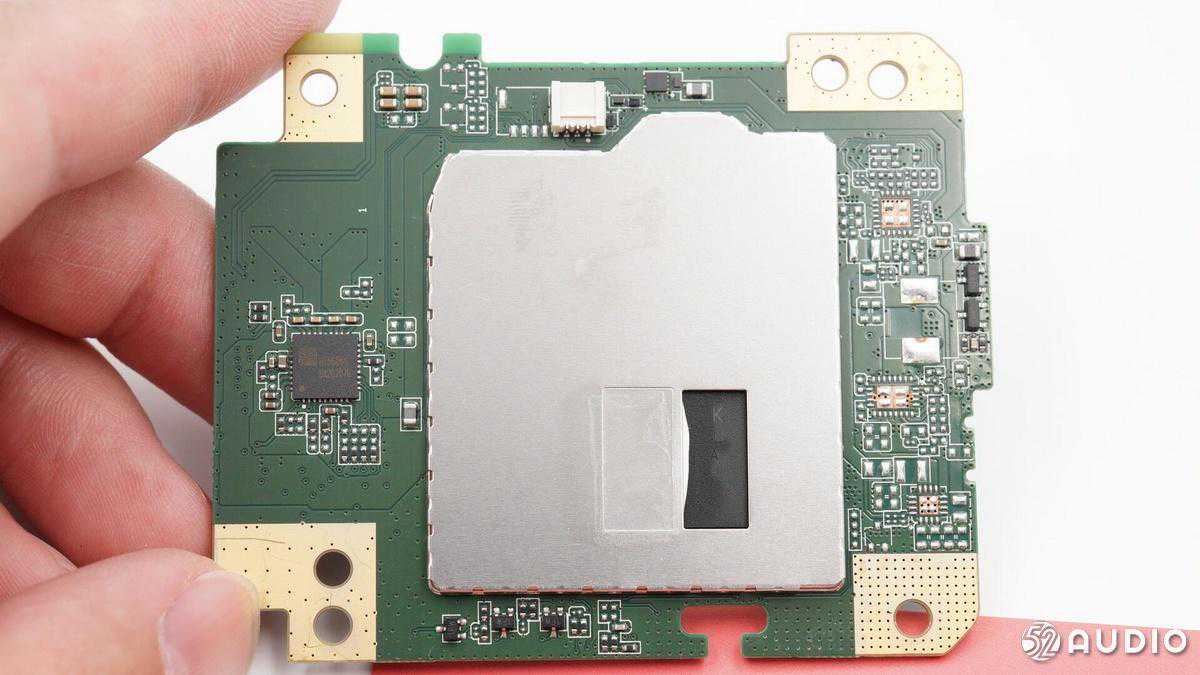

主板正面一览，有一个焊接的屏蔽罩。

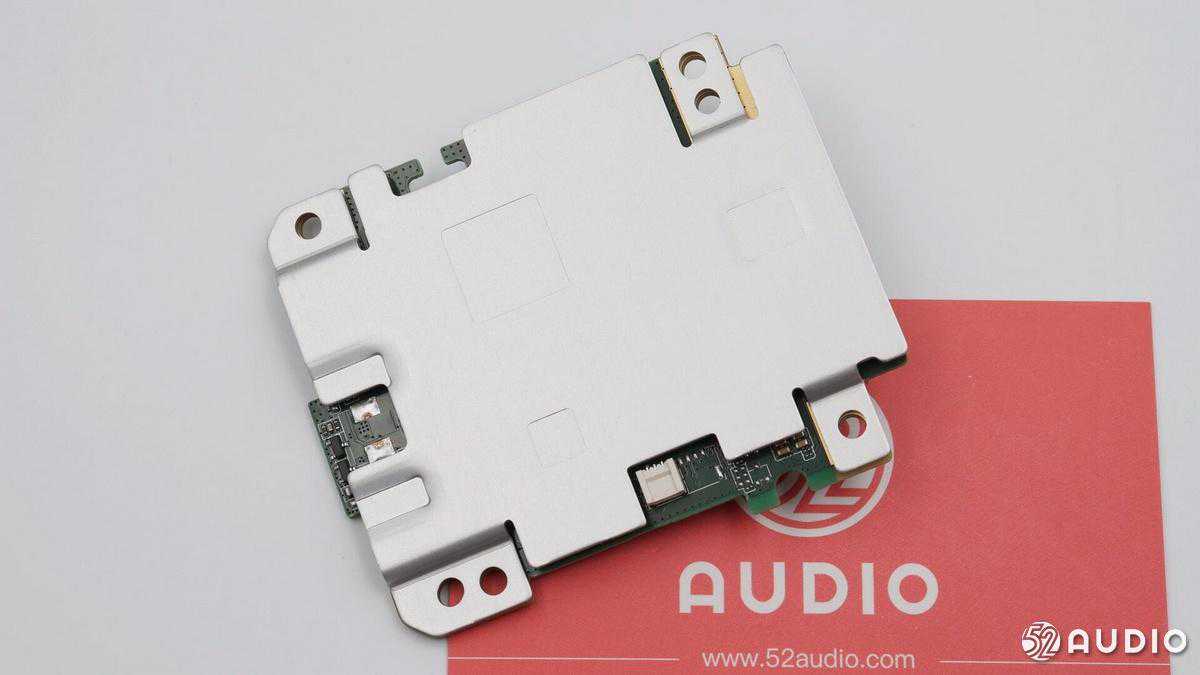

主板背面整体被散热片覆盖。

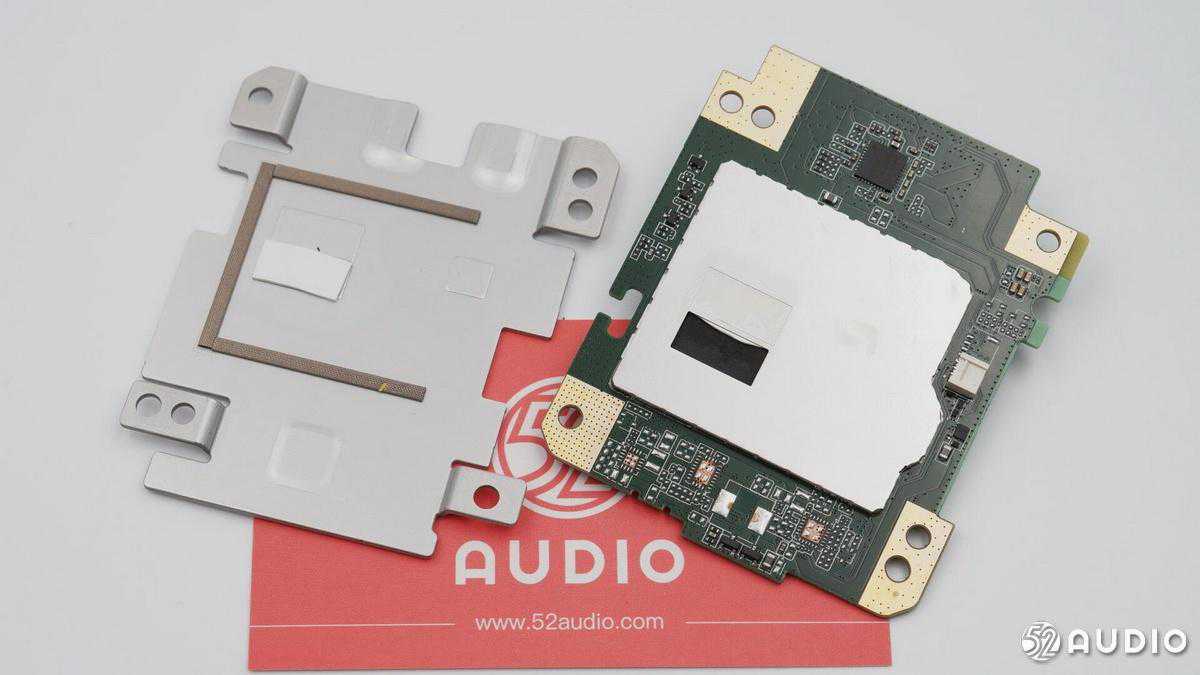

拆下散热片，里面有一个大屏蔽罩。

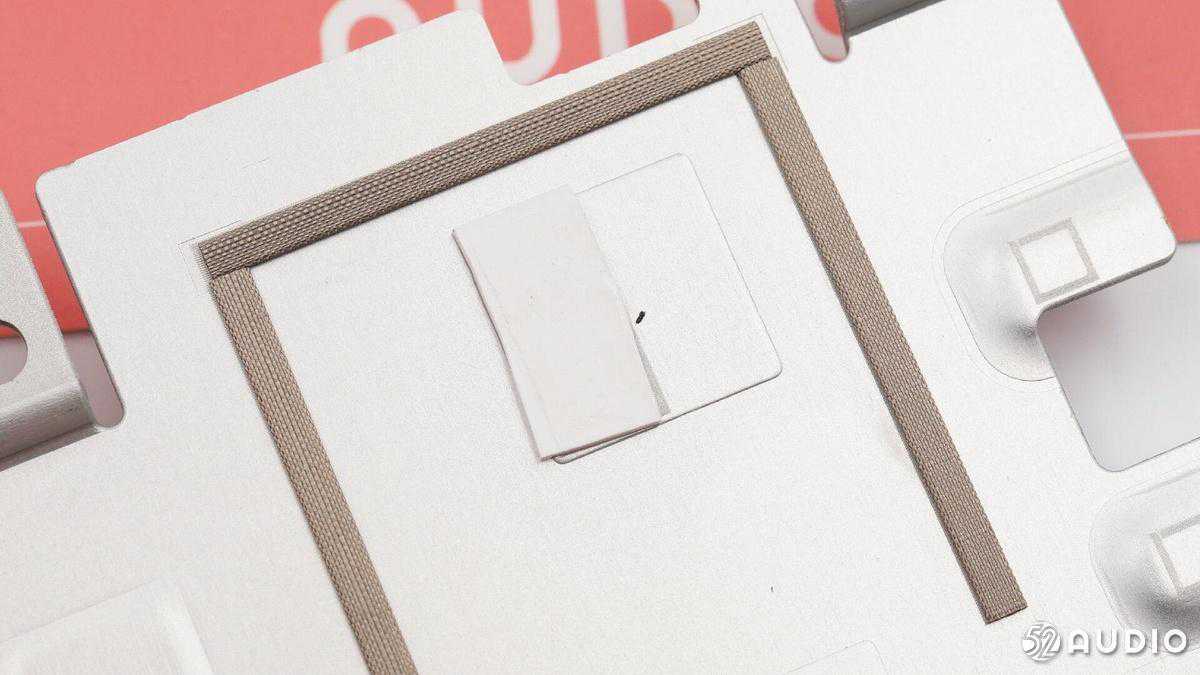

散热片与金属屏蔽罩中间有导热垫，周围是导电布接地。

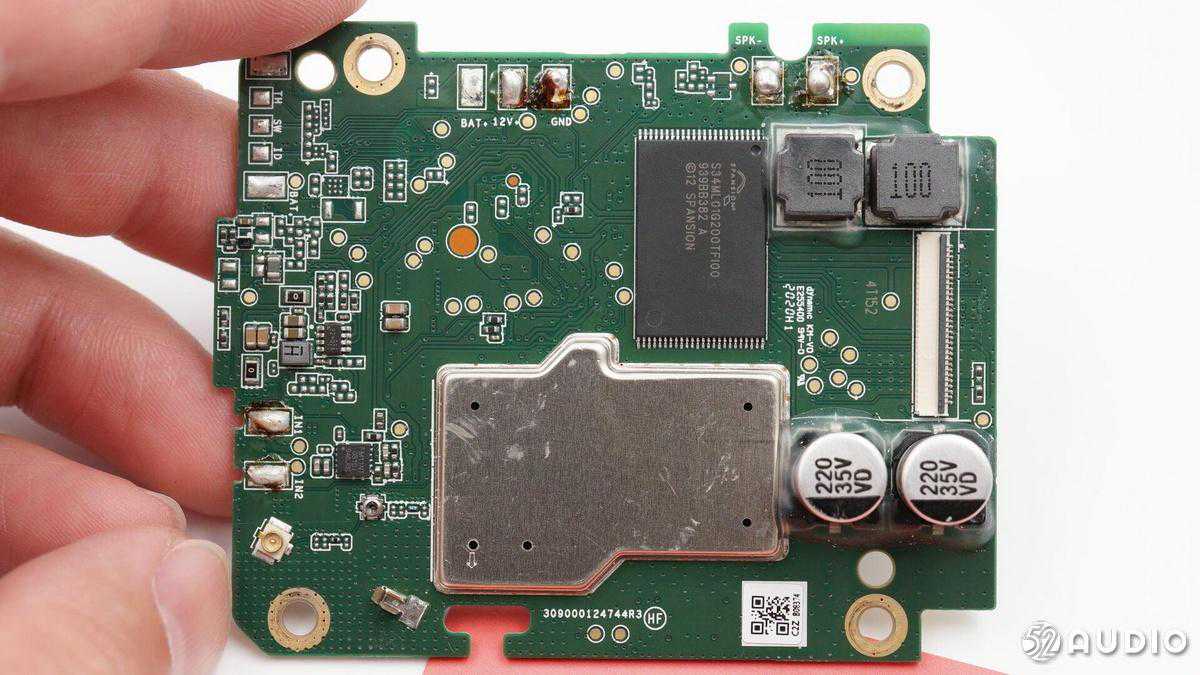

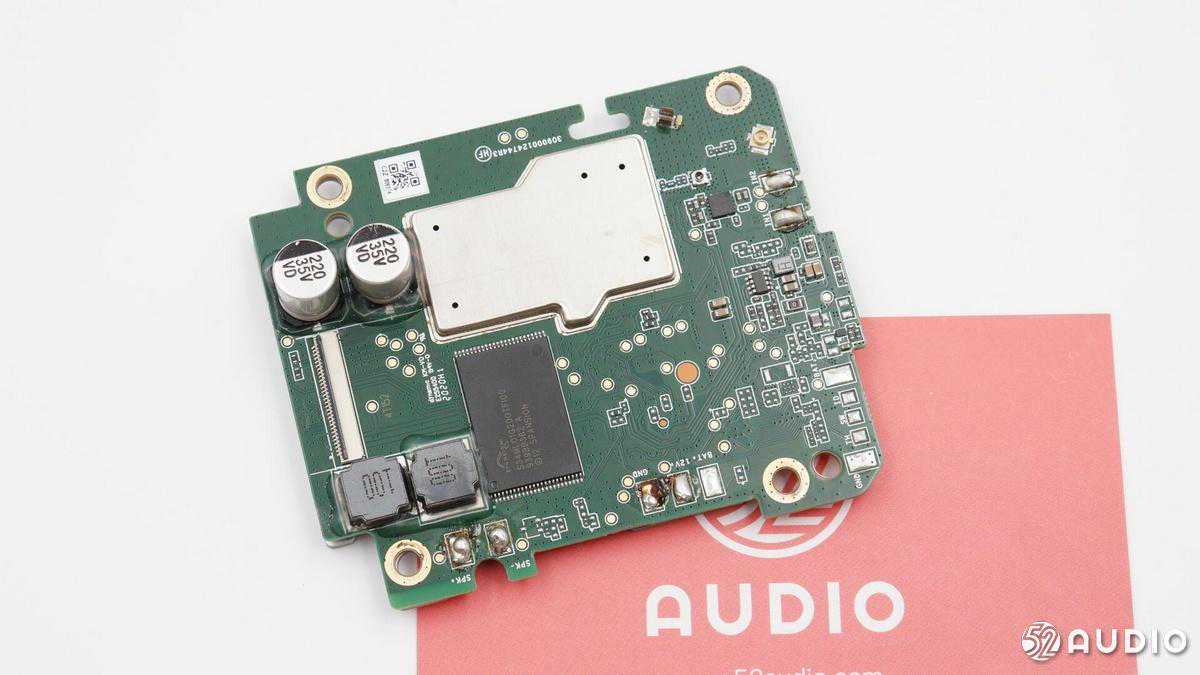

主板正面，右侧电感和电解电容打胶加固。

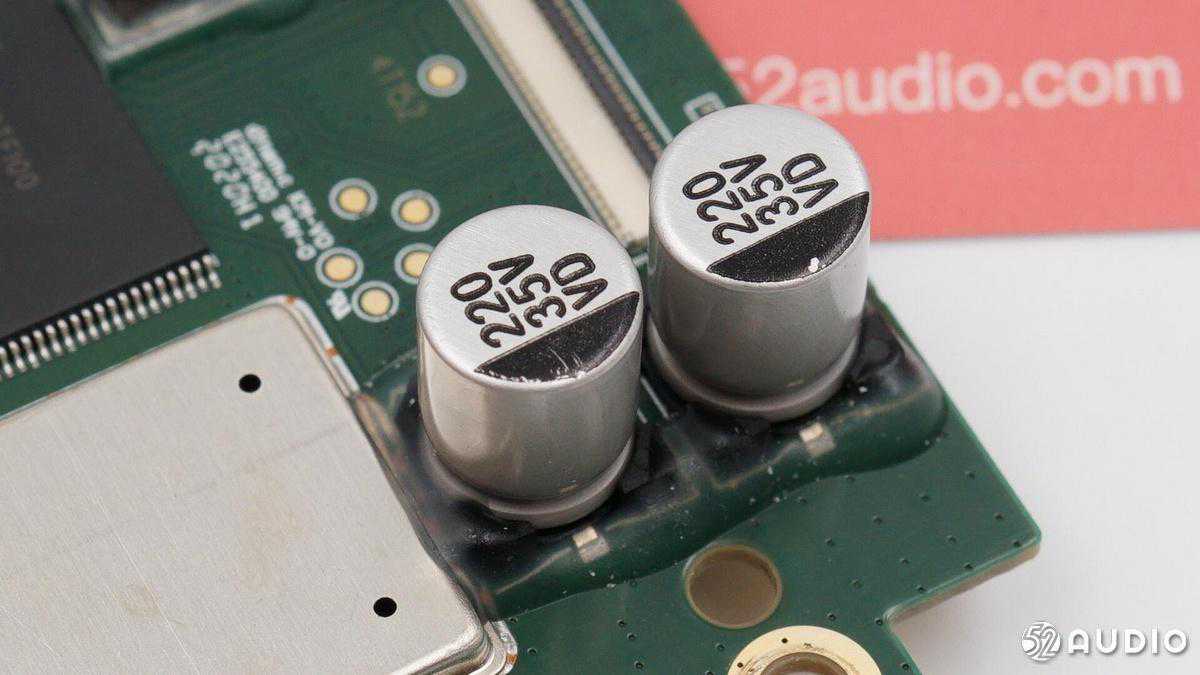

两颗滤波电容，底部胶水加固。

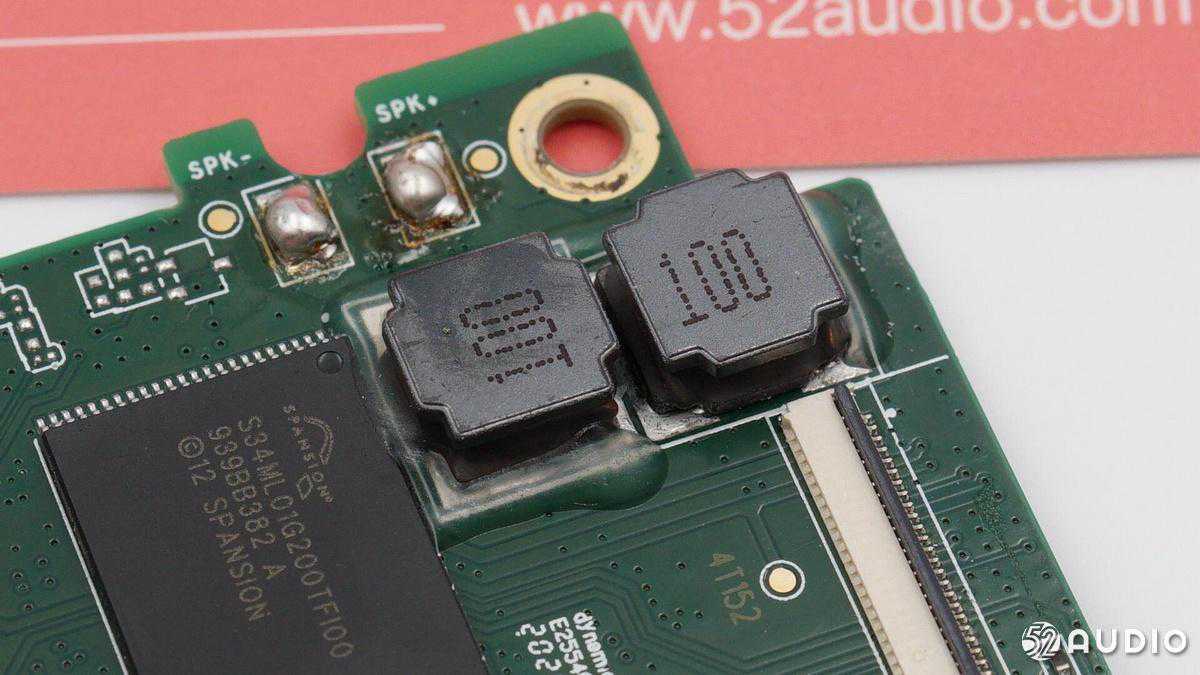

两颗数字功放输出滤波电感，胶水加固，上方是扬声器接线焊盘。

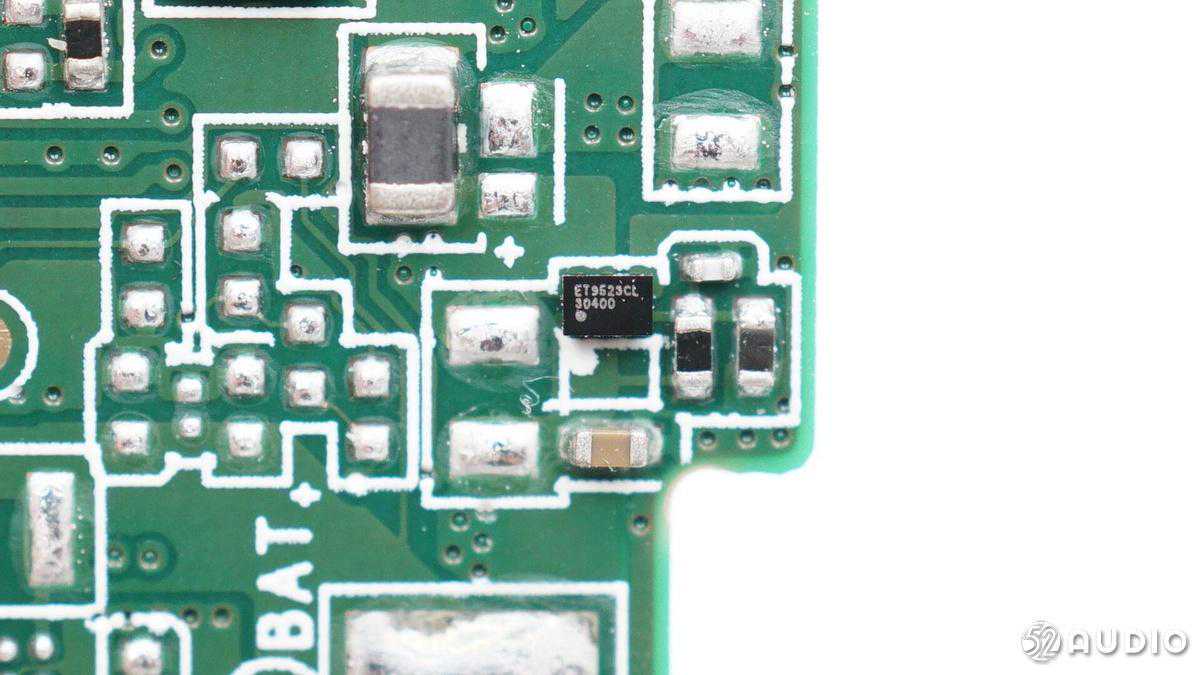

ETEK力芯微ET9523C过压保护IC，用于过压保护。

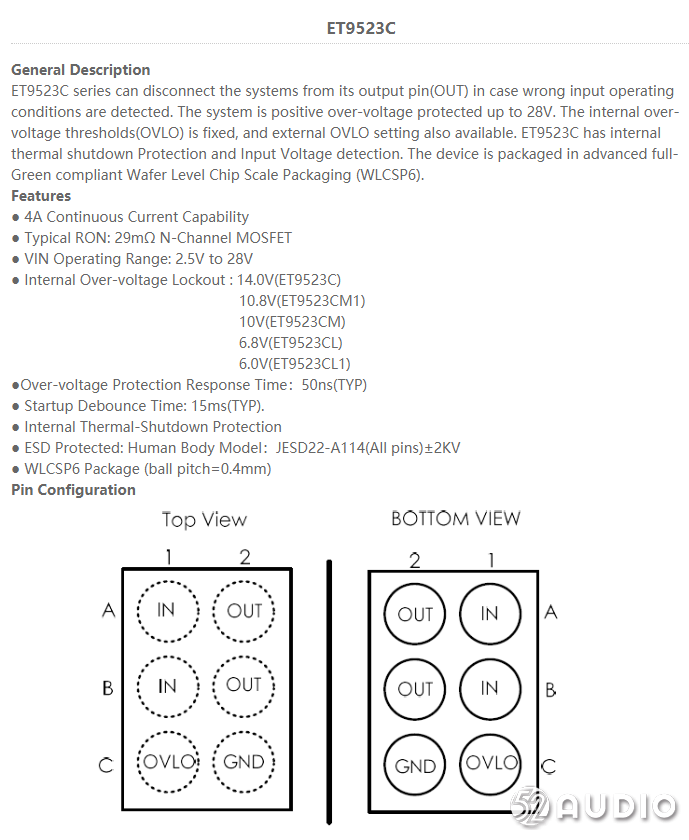

ETEK力芯微ET9523C详细资料图。

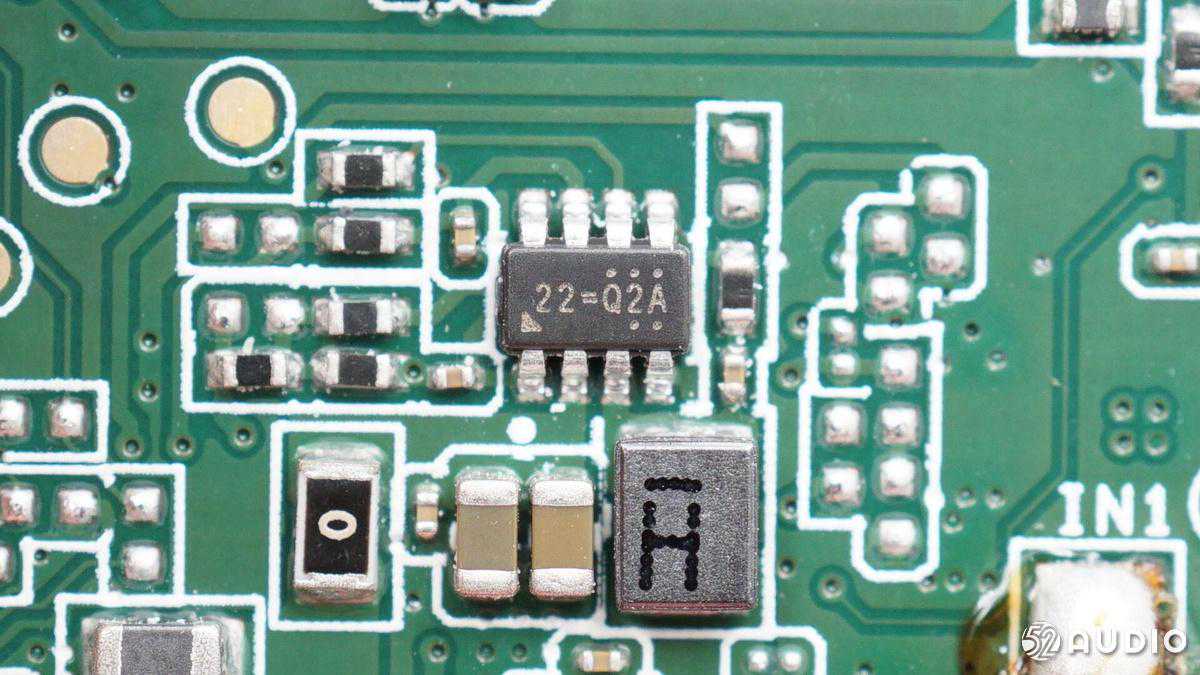

丝印22=Q2A的IC。

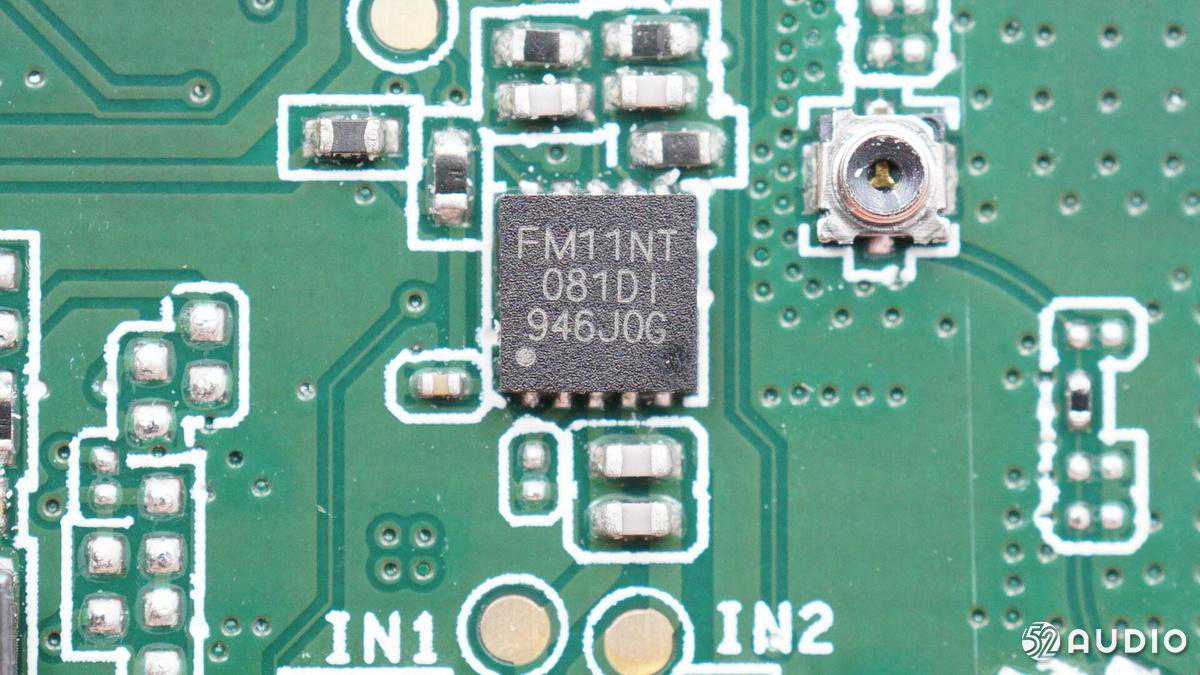

FM11NT081D是复旦微电子公司开发的符合ISO/IEC14443－A协议和NFCForumType2Tag标准，并带有I2C或SPI接口的双界面NFC标签芯片。分为FM11NT081DI和FM11NT081DS两种子类型。

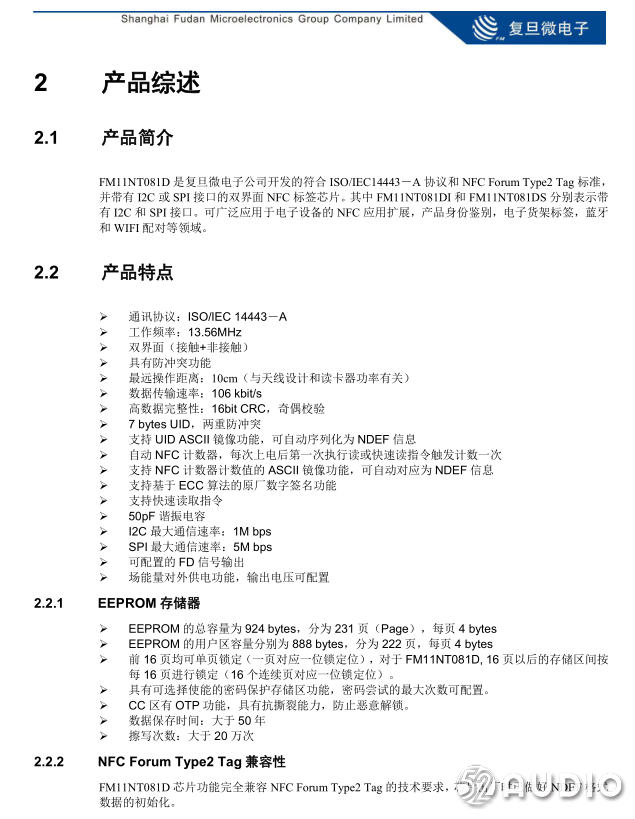

复旦微电子FM11NT081D详细资料图。

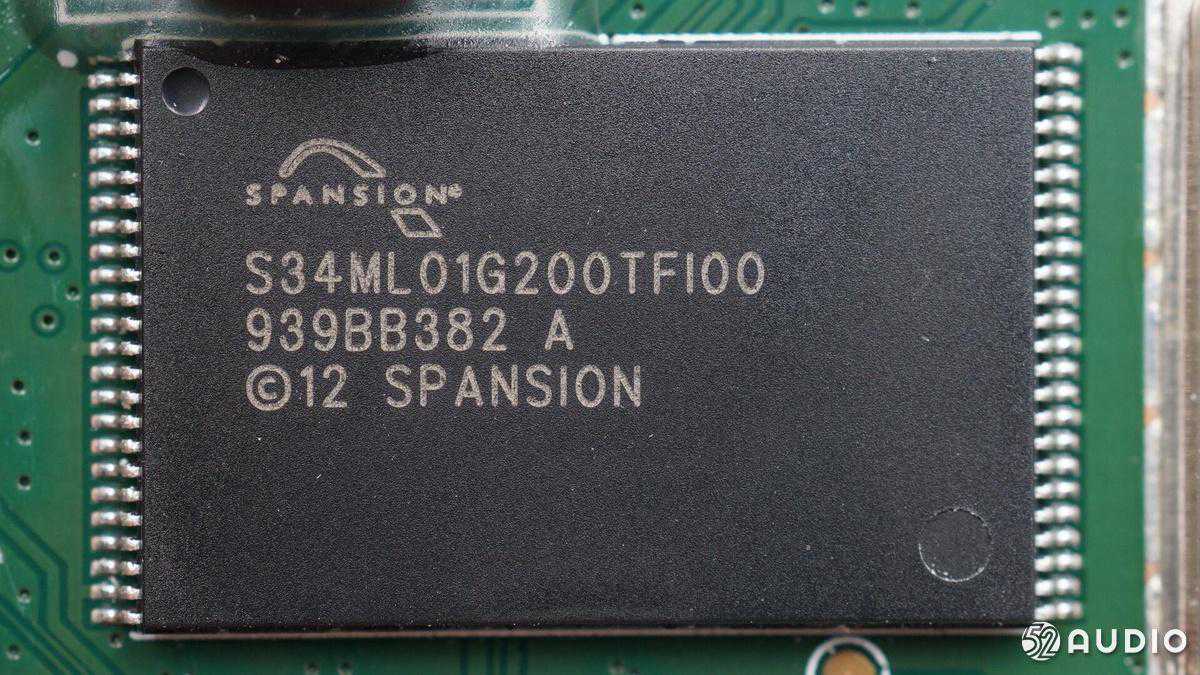

SPANSION飞索半导体S34ML01G200TF100128MBSLC闪存芯片。

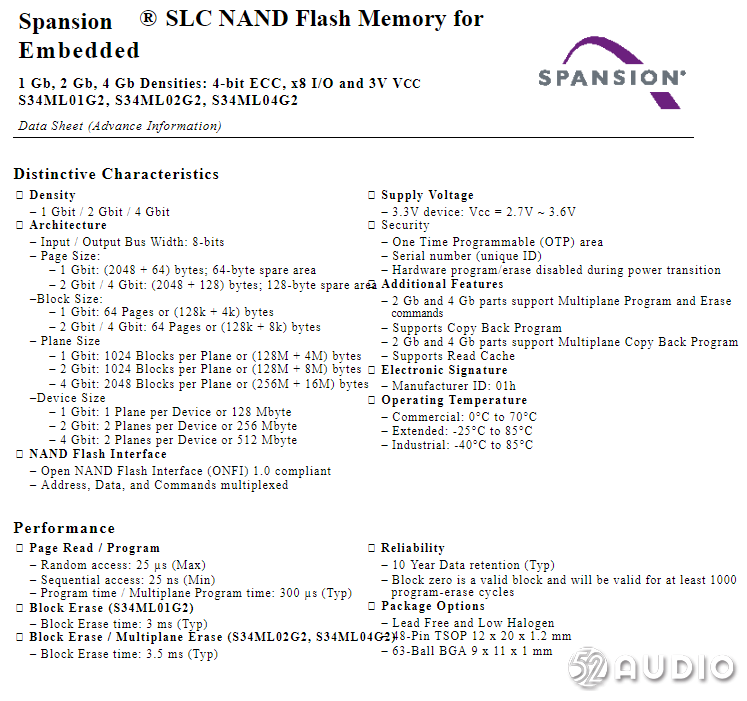

SPANSION飞索半导体S34ML01G200TF100详细资料图。

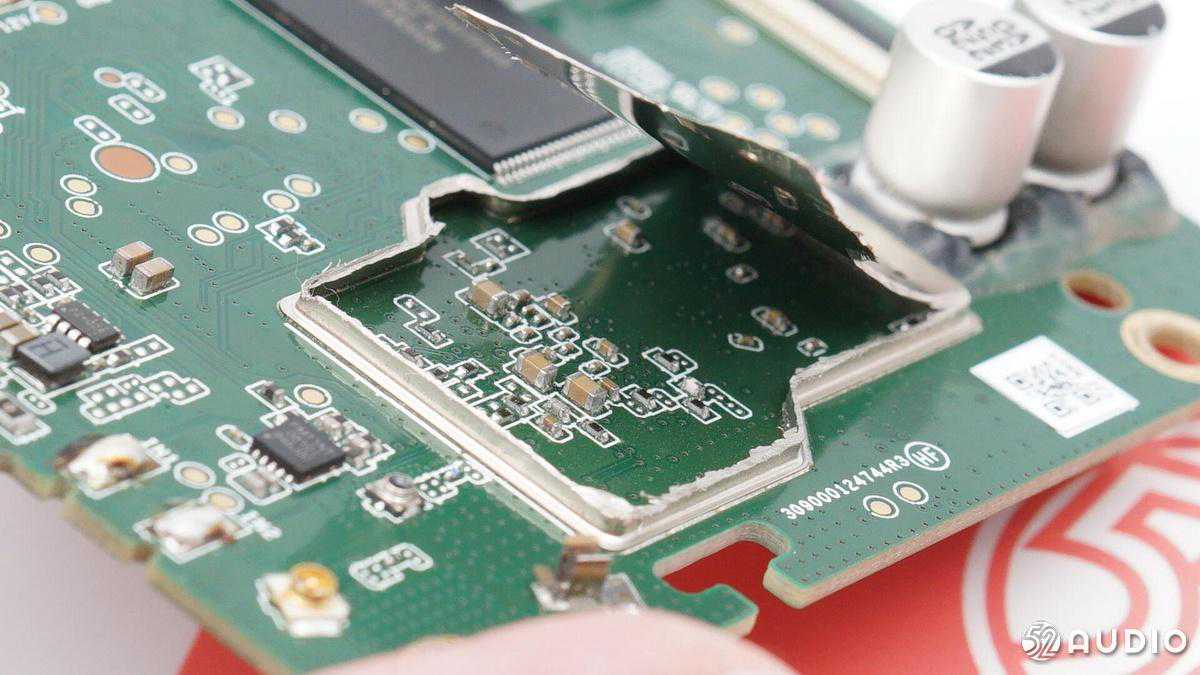

打开正面金属罩，里面没有芯片，只有多颗电容。

背面金属屏蔽罩特写。

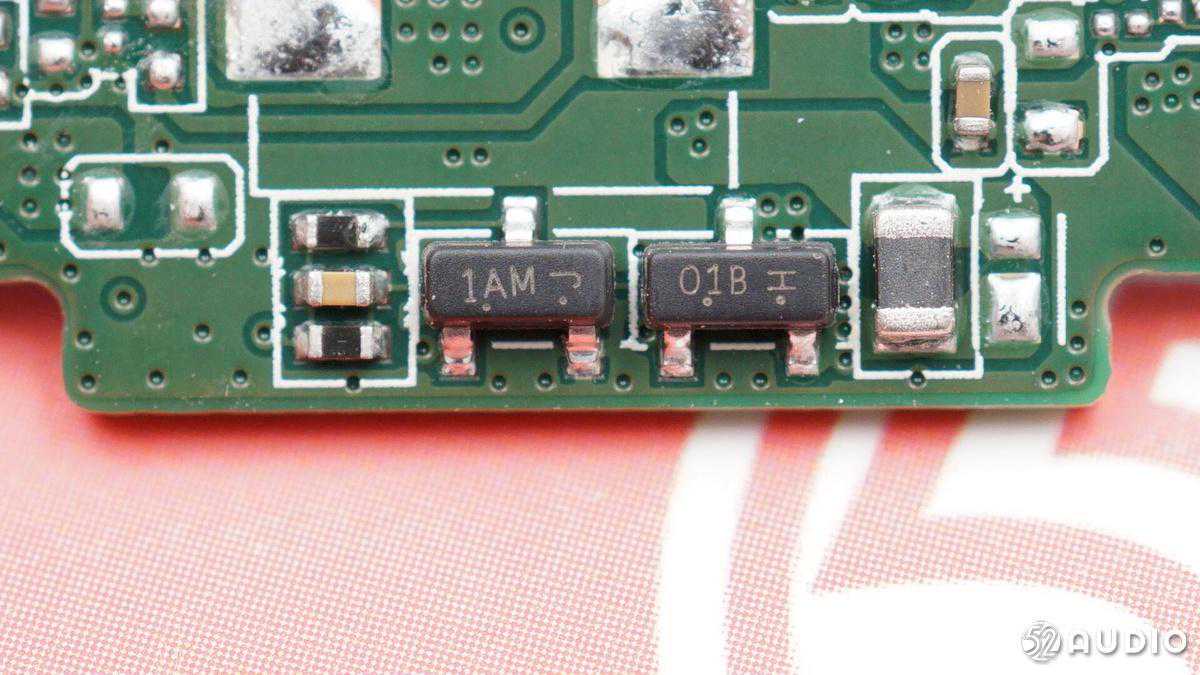

一颗三极管和MOS管。

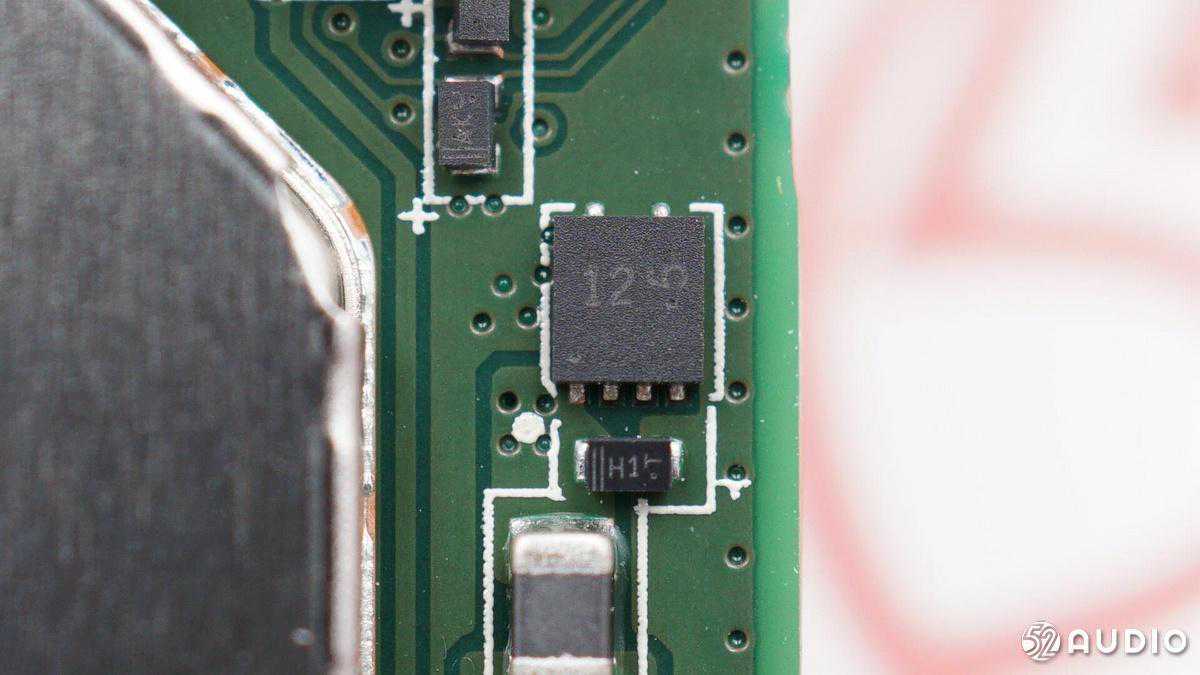

丝印125的IC。

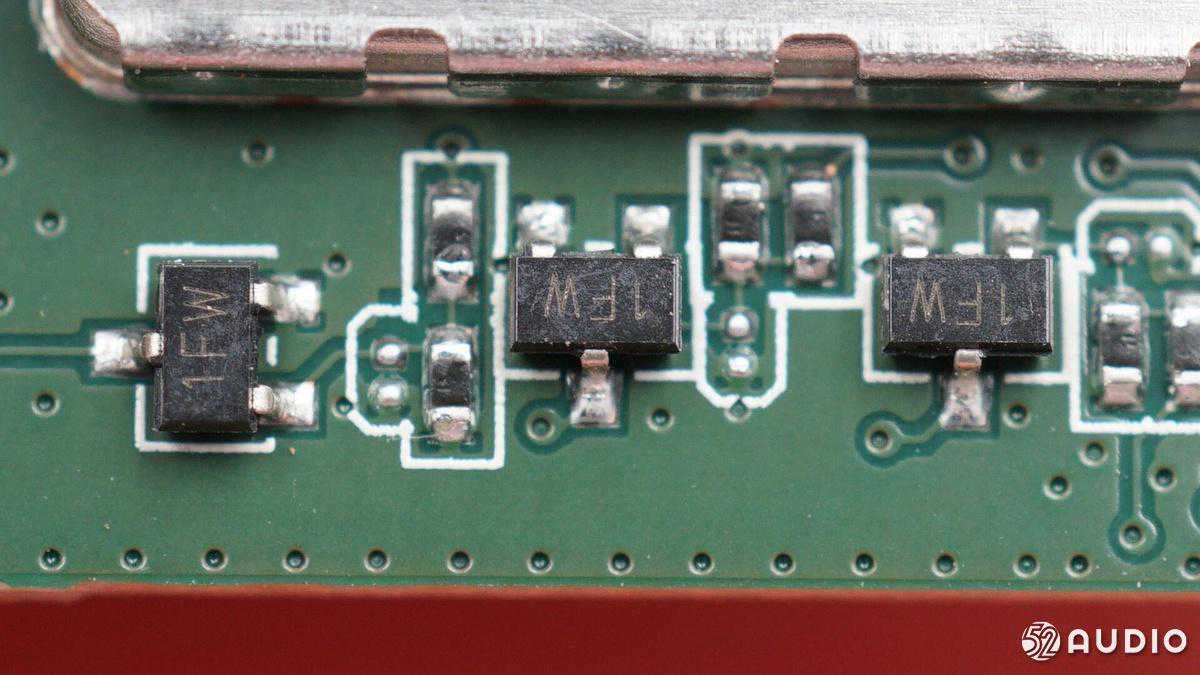

三颗丝印1FW的管子，用于驱动RGBLED指示灯。

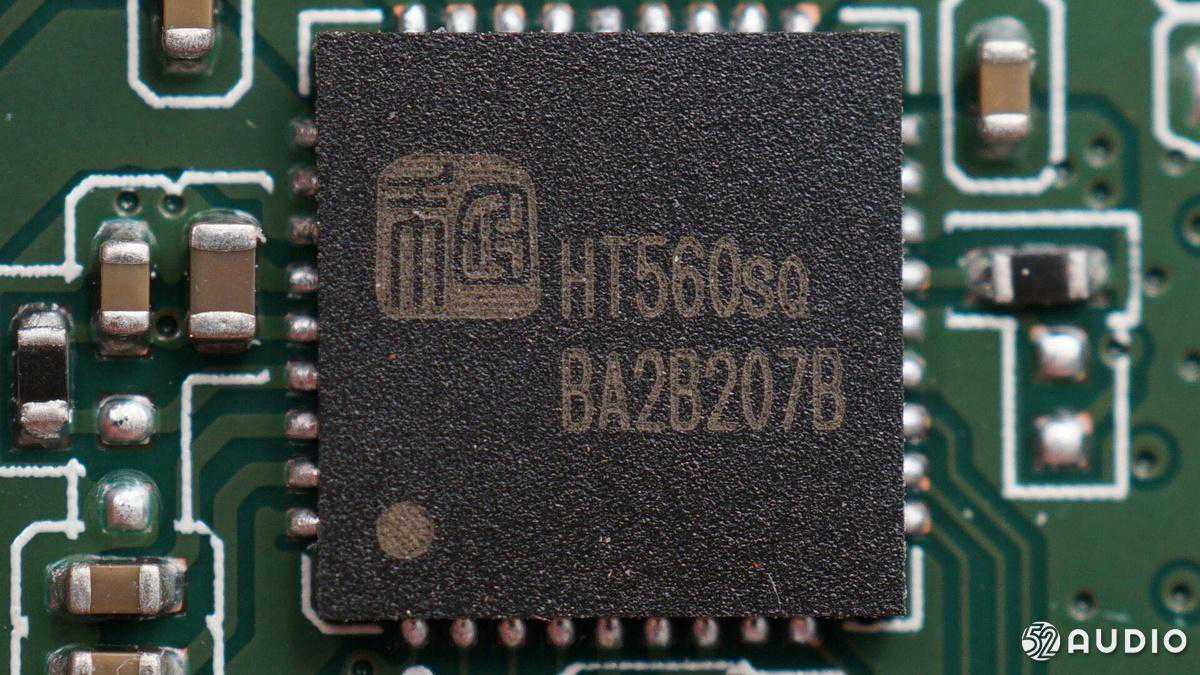

HEROIC禾润电子HT560立体声放大器，I2S输入的立体声D类功放，输入电压范围宽，双路30W输出。

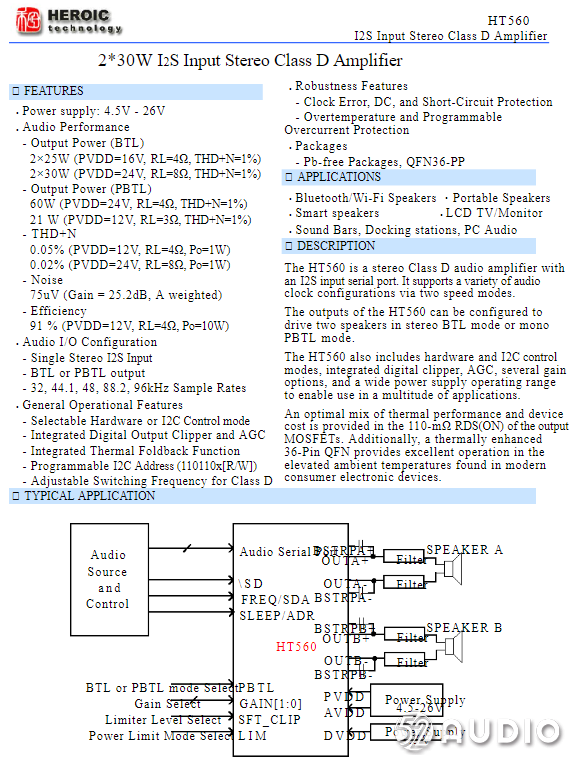

HEROIC禾润电子HT560详细资料图。

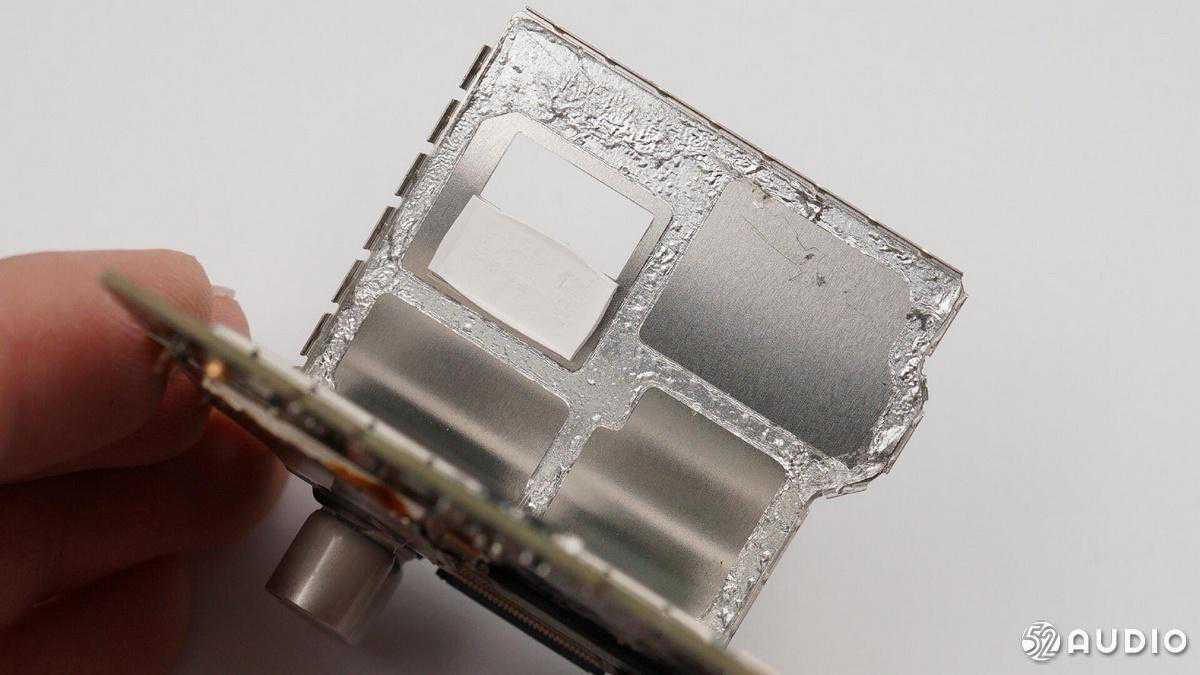

金属屏蔽罩内侧特写，有双面胶加固。

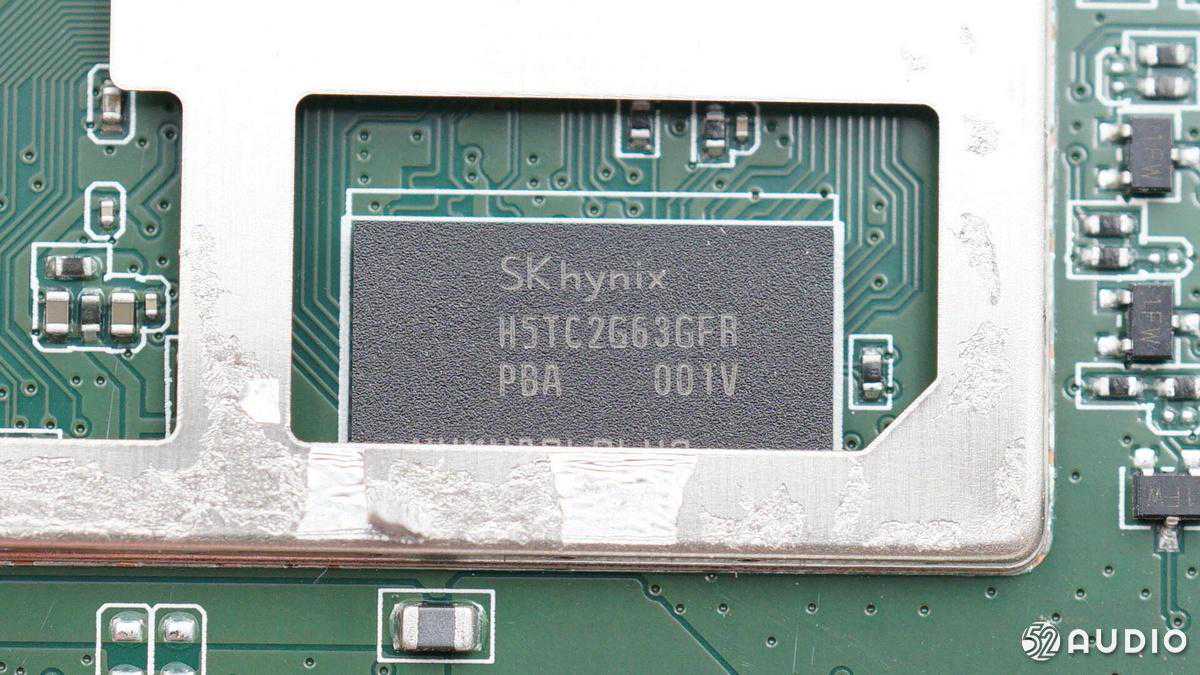

SKhynix现代H5TC2G63GFRDDR3LPSDRAM，容量128MB。

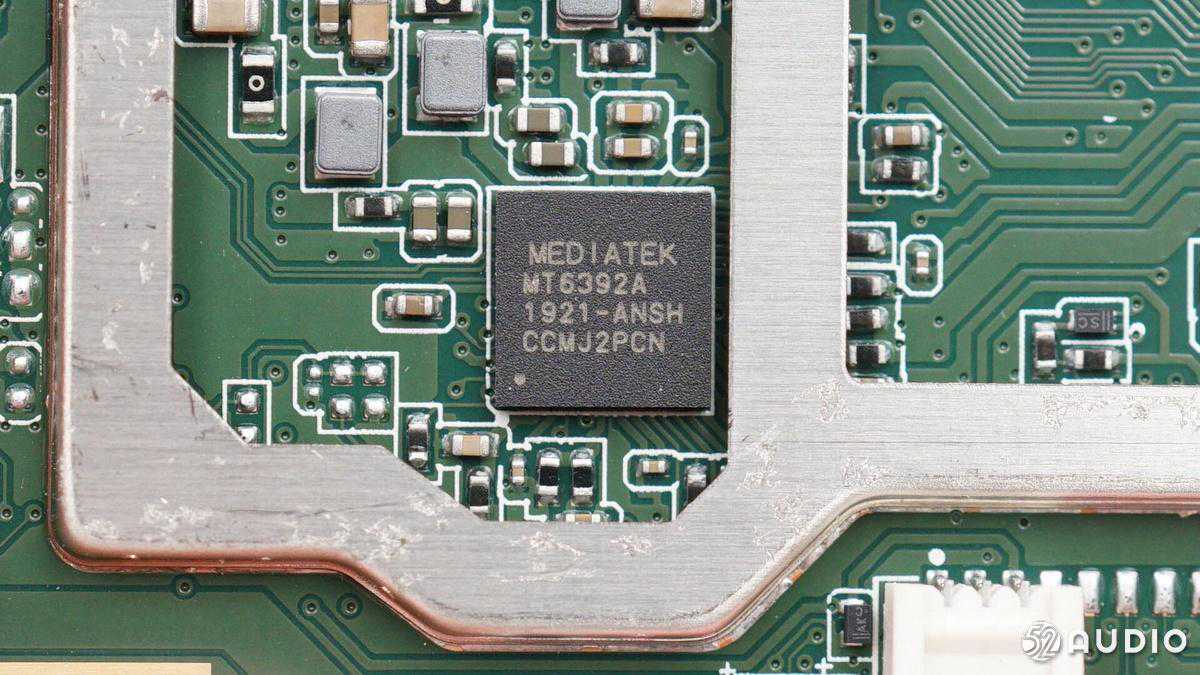

MEDIATEK联发科MT6392A电源管理IC。

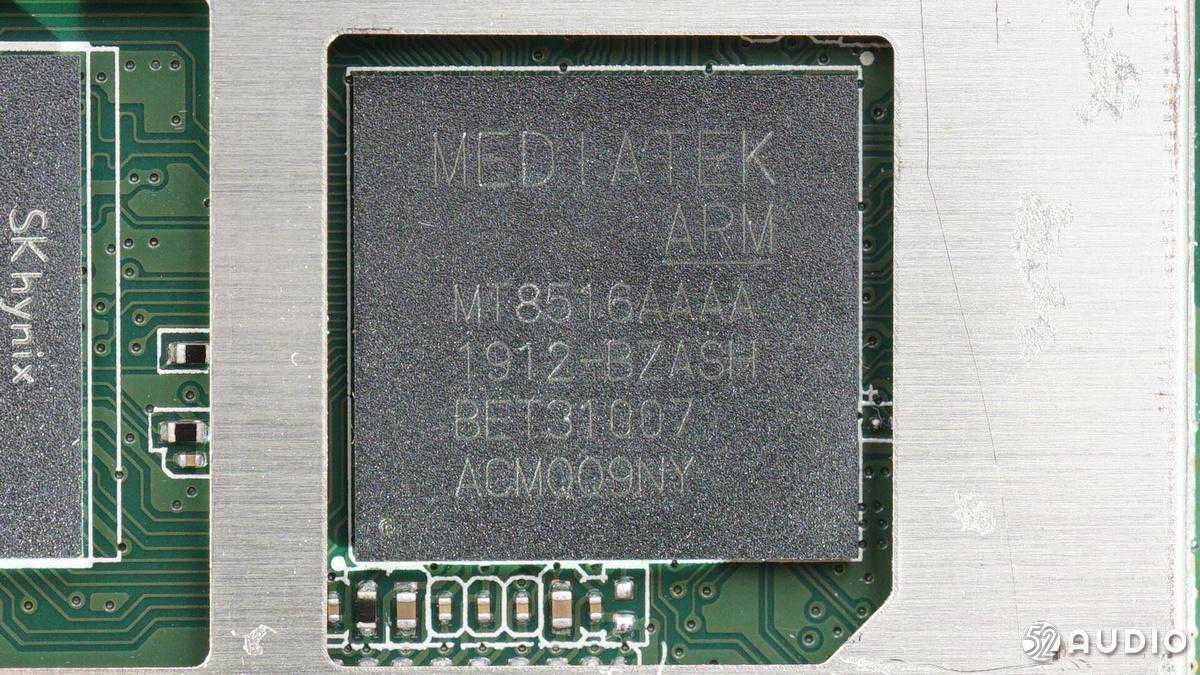

主控芯片为MEDIATEK联发科MT8516AAAA移动处理器芯片。

MT8516是一个高效节能的处理器平台，专为支持云端服务的智能语音助手产品而设计，具有多种接口，可让音效设备及麦克风阵列处理发挥出最强性能。MT8516配备四核心64位ARMCortex-A35，主频达1.3GHz。

MT8516内建/g/n和蓝牙4.0，对PCB面积的需求更小，可让终端设备制造商简化产品设计、加快上市时间，也为开发更具创意性的产品提供了更多的可能性。

MT8516支持高达8通道的TDM麦克风阵列接口及2通道的PDM麦克风接口，非常适用于远距离(Far-field)麦克风语音控制与智能音响设备。此外，该芯片还提供多种内存规格，包括LPDDR2、LPDDR3、DDR3、DDR3L和DDR4，满足各式各样的平台需求。

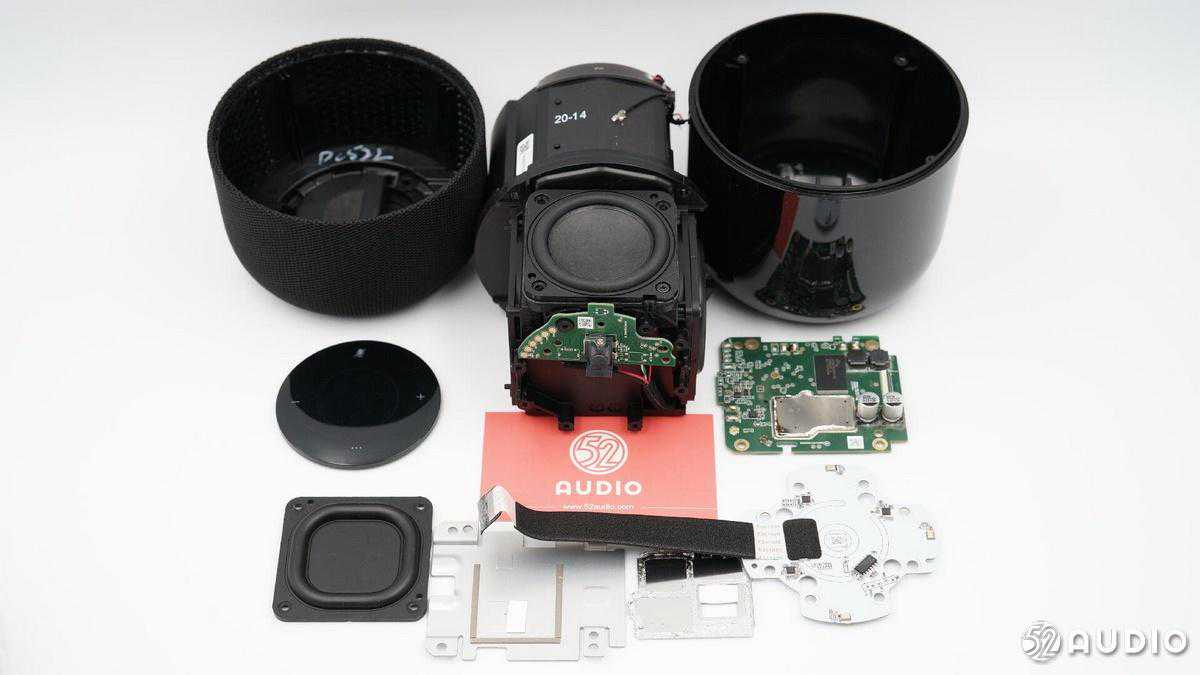

华为AI音箱2拆解全家福。

三、我爱音频网总结

在内部配置上相比上代均做了小方面的升级，并且新增了NFC天线，搭配手机端NFC功能实现一碰传音的功能，更方便用户连接使用。电池版内置的3900mAh锂电池，能够在无线连接情况下实现5h续航，让临时起意的庭院Party无需线材束缚。

内部电路上主控芯片采用了专为支持云端服务的智能语音助手产品而设计的MEDIATEK联发科MT8516AAAA移动处理器芯片，可让音效设备及麦克风阵列处理发挥出最强性能。HEROICHT560功放驱动扬声器，顺芯半导体ES7243IC立体声音频ADC用于麦克风拾音等，共同组成了华为AI音箱2的各项功能正常运行，为用户带来强大流畅的使用体验。
