“今天，我们开始系列讲解智能机的拆机图文教程。今天先来看苹果公司的iPhone4S。”
iphone4s拆机详细图文教程
第一步：开箱

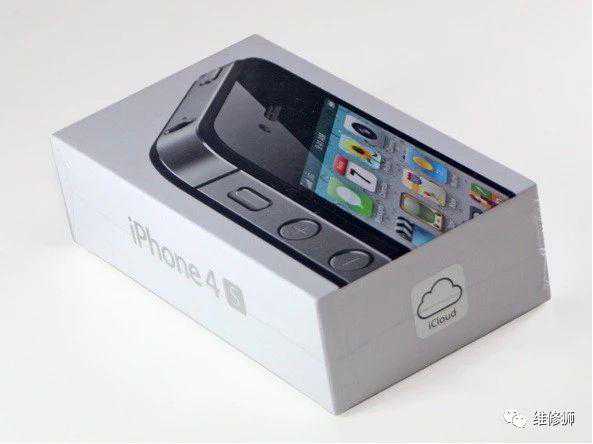

包装还是一贯的简约风格，实际上，除了封面的底色由黑色变成白色，以及两侧多了一个S的字样，这个包装和iPhone4的没什么不同，所以还是快点拆出来看看吧。
第二步：整体外观

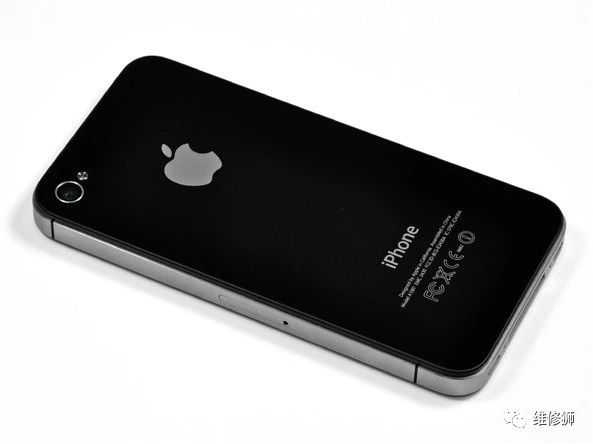

外形还是和iPhone4一样，小编拿手上的iPhone4与上图比较后发现唯一的不同点是4S在音量键上方多了一个凹槽。这样似乎已经解决了“死亡之握”的问题，那就拿不到免费的保护壳了？真是一个坏消息。
SIM卡插槽又回到默认设计里，鉴于iPhone4S是一部世界通用的手机，所以无论是CDMA还是GSM的用户都可以用这个SIM卡插槽插入自己GSM卡或者CDMA卡。
第三步正式拆解

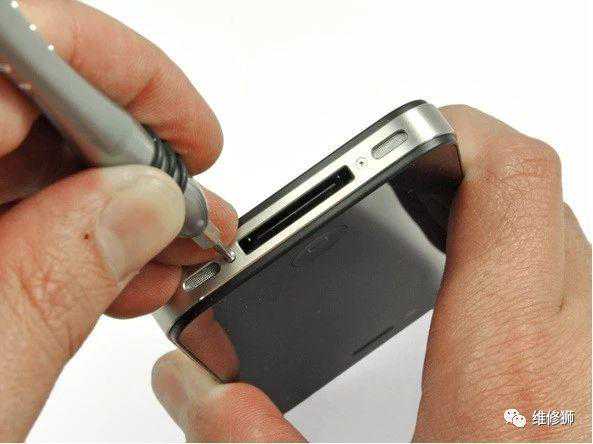

用的还是和iPhone4一样的Pentalobe螺丝。看来这个老朋友还是要呆在苹果身上一段时间了。不过也好，这样就不用换工具了。

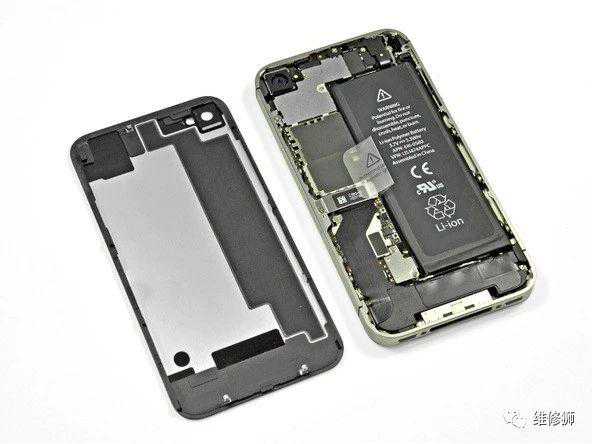

用和拆iPhone4一样的方式打开了保护壳，就看到和iPhone4一样的标签：“仅授权于服务供应商。”直接无视，继续拆解。
第四步：电池

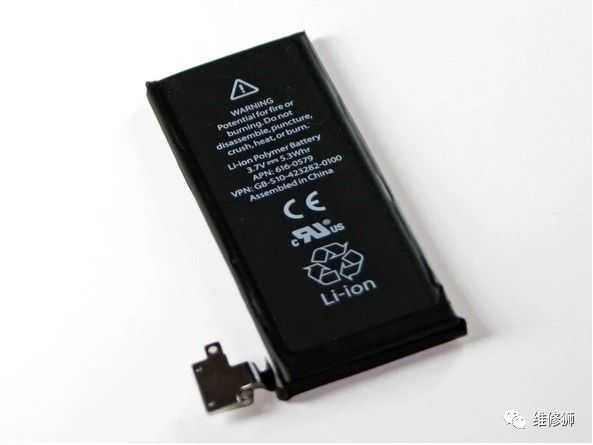

终于看到备受吹捧的新电池了，Whr提升了0.05，也就是说电池容量提高了大概1%左右，很可惜的是，这款新电池换了一个新形状的接口，恐怕无法换在iPhone4上了。iPhone4S支持8小时的3G持续通话时间，14小时的2G网络通话时间以及200小时的待机时间，虽然和iPhone4相比，待机时间要少100个小时，不过鉴于硬件的大幅度升级，已经说明iPhone4S用电效率提高了不少了。

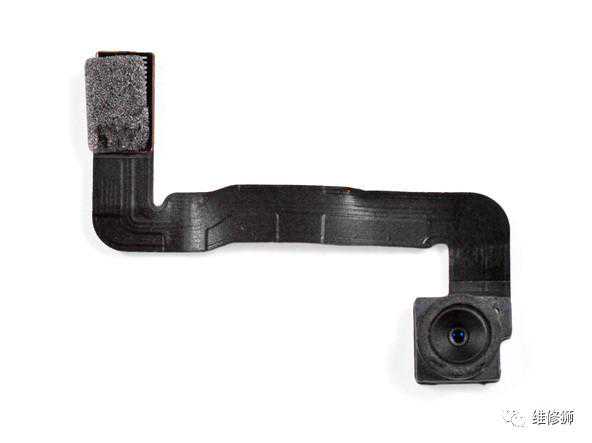

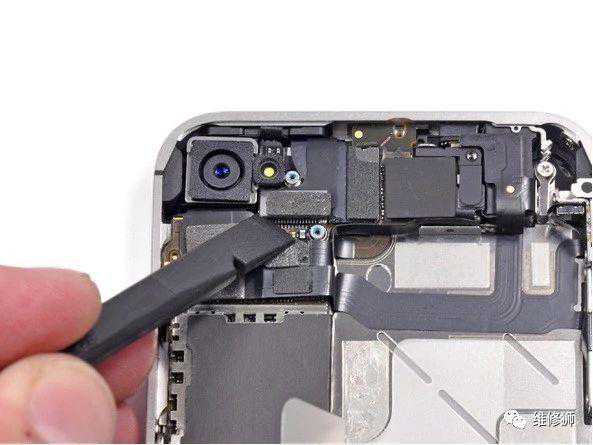

第五步：摄像头
第六步：主板

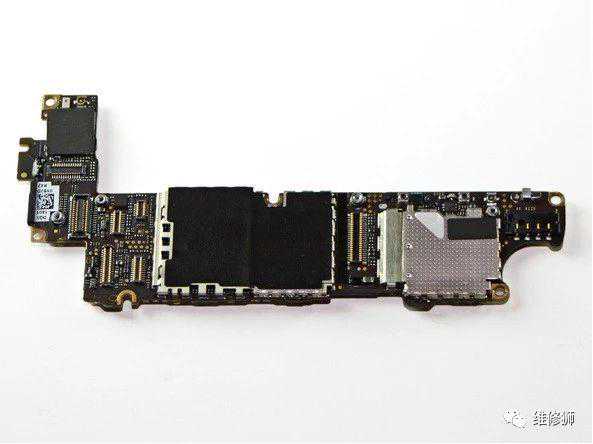

在iPhone专用拆机工具的帮助下，主板还是被轻松拆下来了，接下来拆了右边的EMI保护壳，就能看到万众期待的A5处理器了。

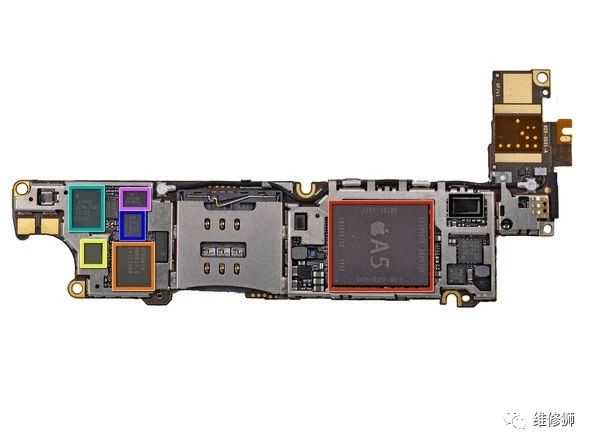

这就是主板真实的样子。红色：苹果A5双核1.0GHz处理器
橙色：高通公司RTR8605多频带/多模式射频收发器
黄色：Skyworks77464-20功率放大器
绿色：AvagoACPM-7181功率放大器
蓝色：TriQuintTQM9M9030多模式功率放大器
紫色：TriQuintTQM66052（可能是另一种型号的功率放大器）
黑色：编号为338S0987B0FL1129SGP的迷之芯片
第七步，芯片详解

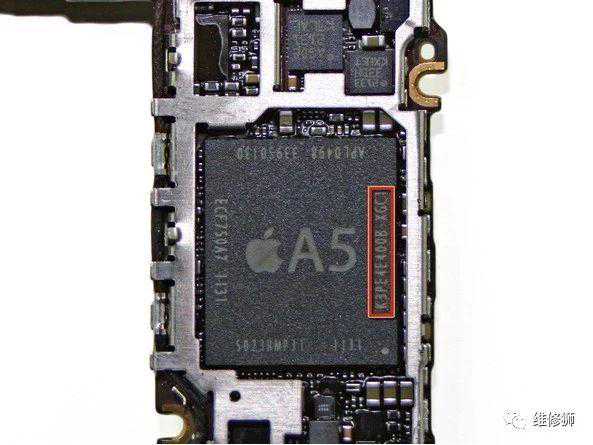

先看看A5处理器吧，在框住的位置可以看到一个E4E4的标识，这个标识表示装载了两个2GbLPDDR2模组，也就是说搭配的不是4GB内存就是512MB内存，而4GB是一个太扯的答案了，所以估计是512MB。
如果Siri有家的话，她一定就住在这个芯片里，虽然iOS5的iCloud是所有机型通用的，不过只有双核的4S才支持Siri的功能。

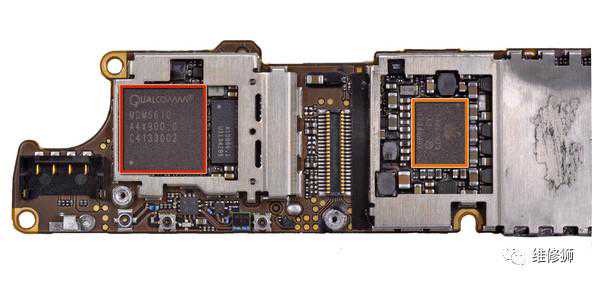

接下来是主板的另一边，高通的MDM6610芯片组是在iPhone4上的MDM6600芯片组的升级版，右边的苹果338S0973芯片根据Chipworks的资料是管理电量用的。

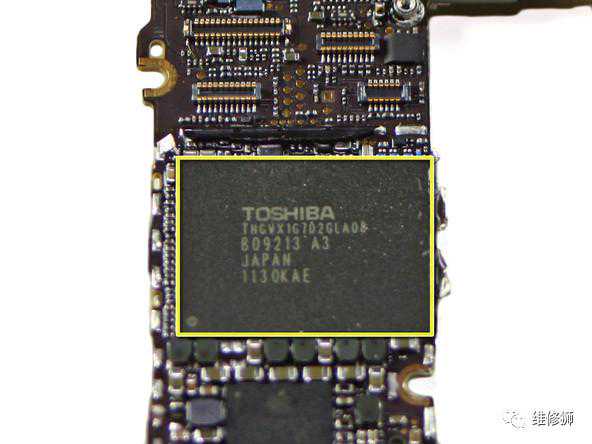

再拆掉一块EMI保护壳，发现另一个好东西：东芝THGVX1G7D2GLA0816GB的24纳米的MLCNAND闪存。
第八步，显示屏

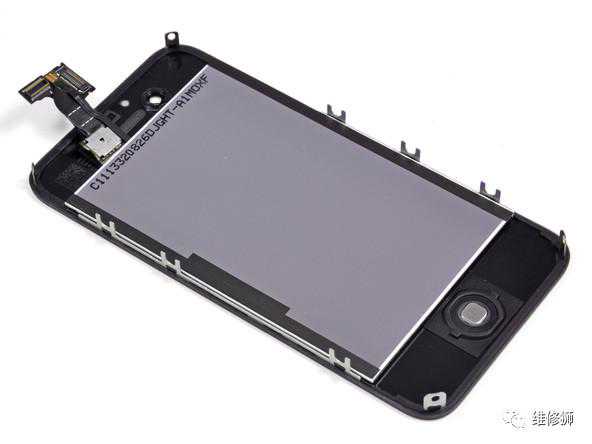

看完内部，又转到外了，虽然是和去年Iphone4一样的960*640分辨率的Retina屏幕，不过相信在A5处理器的帮助下，显示效果还是会提升很多的。

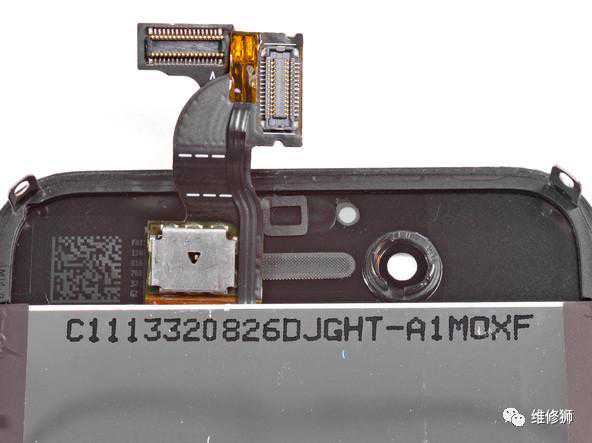

触控控制器上的EMI保护壳的焊好的，就不拆了，这后面的编号以及软垫上的编号，都是令人费解的数字啊。
第九步：其他小部件
1S的震动器电机用的还是Verizon版本iPhone4的线性震动振荡器而不是ATT版本的旋转振荡器。这款振荡器运作时更安静，震动的效果也更柔和。

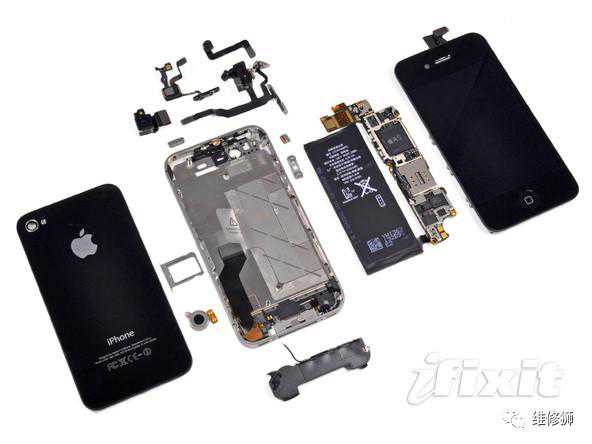

第十步：总拆解图
iPhone4S的易修等级为6/10，在维修难度上面和iPhone4差不多。
优点：1.iPhone4S依然使用螺丝和有限的粘合剂接合的。
2.只要你有合适的试剂盒或者是螺丝刀，你可以很容易的拆下后面板以及电池，并进行更换。
缺点：1.苹果还是需要用Pentalobe螺丝刀才可以进行拆解。
2.液晶和玻璃在上一代只是结合在一起，而在这一代就已经是融合在一起了，这代表如果这两个任何一个出了问题，都要花更多的钱进行维修。
3.很多小元件都焊到一个带状电缆上，增加了修复单个元件的成本。
